大电流发生器工作原理使用方法

大电流发生器工作原理使用方法

    大电流发生器是什么?有哪些功能?工作原理是什么,使用方法现场操作步骤,是对电气设备试验如：各种开关，电流互感器和其它电器设备作电流负载试验及温升试验,是工矿企业进行升流或温升试验较理想的设备
一、大电流发生器工作原理

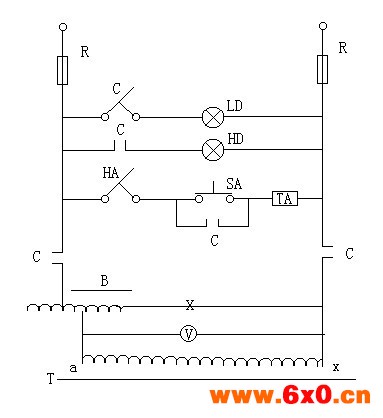

本系列产品接入工作电源后，通过调整调压器输出电压以获得试验所需的大电流。其工作原理图如下：


C－为常闭常开触点　　　　　　　　　ＱＡ－为熔断器
ＬＤ－为电源指示灯　　　　　　　　　ＨＤ－为升压指示灯
ＨＡ－为停止按钮　　　　　　　　　　ＳＡ－为升压按钮
ＴＡ－为交流接触线圈　　　　　　　　Ｂ－为调压器
Ｔ－为升流变压器　　　　　　　　　　Ｖ－为电压表
ＡＬ－为电流互感
二、 大电流发生器使用方法
１、 按电气原理图接好工作线路，变压器外壳，操作台等必须良好接地。
２、 通电源，操作台上的绿色指示灯亮，按下起动按钮，红色指示灯亮，此时升流器等待升流。
３、 顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串联一标准电流表。
４、 试验过程中，一旦发现不正常的现象，应立即切断电源，查明原因后，再进行试验。
５、 试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源，方可拆除试验接线，以保证安全。
