汽水分离器AS挡板式汽水分离器汽液分离器的工作原理

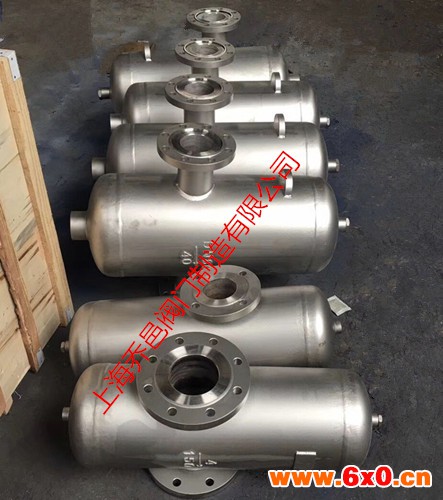

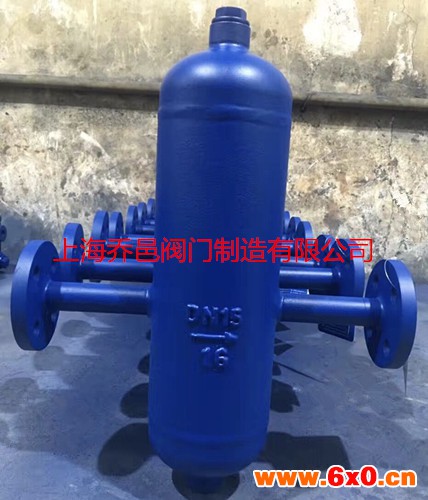

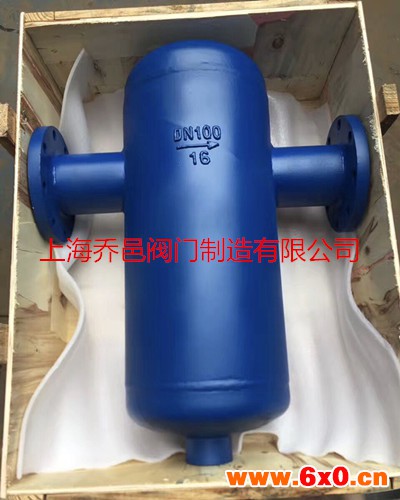

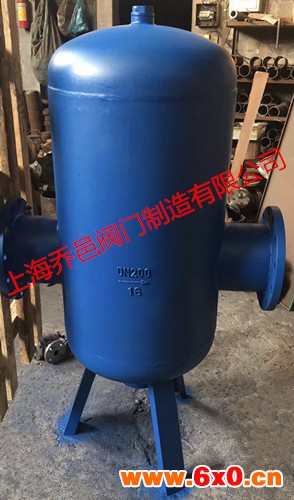

AS汽水分离器是挡板式分离器用于分离蒸汽、压缩空气及其它气体系统中内含的液滴,配上绝热套可提高分离器的工作性能。

汽水分离器AS挡板式汽水分离器汽液分离器的工作原理:

大量含水的蒸汽进入汽水分离器,并在其中以离心向下倾斜式运动。夹带的水份由于速度的降低而被分离出来。被分离出来的液体流入下部经疏水阀排出体外,干燥清洁的蒸汽从分离器出口排出。

产品特点:

zui高分离效率(干燥度可达到 98 % )zui低压降(约为千分之五); 结构按压力容器规范设计。汽水分离器为压力容器结构碳钢或不锈钢设备。对蒸汽中含有空气的情况,汽水分离器上部设计了排空气口。

AS型汽水分离器限定条件(AS7型):

AS型汽水分离器比CF、UFS流量大,适用于大流量蒸汽工况,利用空气或蒸汽的离心作用,将凝结水引流至特定通道中,从而有效分离凝结水。由于排液分离器结构简单,因此压力损失得以zui小化,供应给设备的是清洁、干燥的蒸汽或空气,安装AS必须安装于水平管线上,排水口垂直向下,所有口径的 AS 均带安装支架,可减小管道承载。为确保被分离的液体迅速排放,应在 AS 底部的排水口连接合适的套疏水阀组合(浮球疏水阀)。AS三级迷宫式旋风应用在存空气的蒸汽系统中时,空气可能会聚积在的上部。此时,应该在排空气阀,则应在空气口上安装塞子。

AS型安装说明:

各种AS都应垂直安装。

AS出口处应无阻力,避免产生受压现象。

AS在安装前应专门测试,并检查其官密封性。

对使用中的AS应作定期检查。

 <strong><strong>AS汽水分离器</strong></strong><strong><strong>AS汽水分离器</strong></strong><strong><strong>AS汽水分离器</strong></strong><strong><strong>AS汽水分离器</strong></strong>
