沥青标准粘度计简介

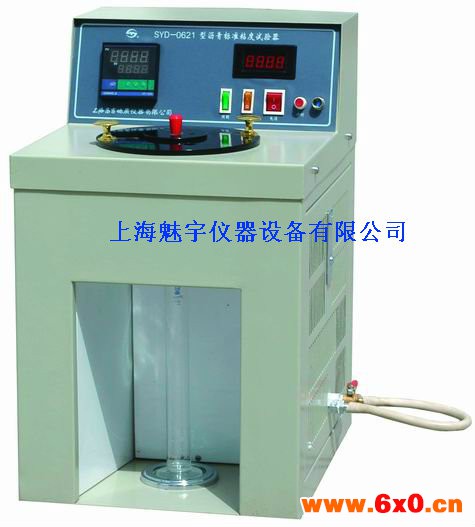

沥青标准粘度计简介：
该仪器是根据交通部行业标准T0621沥青标准粘度试验的规定制造，用于测定液体石油沥青、煤沥青、乳化沥青在流动状态时的粘度。仪器采用微电脑控制。

相关设备塞氏透明度盘

沥青标准粘度计使用方法：
使用前应检查各部分是否正常，并注意水槽内是否清洁，油槽孔内有无障碍物，按下列顺序进行试验。
★好注水漏斗，注入的水不能超过规定的刻线。
★取下油槽盖。
★根据试验沥青的标号和技术规范选择好油槽泄油孔的直径。
★用金属提杆堵塞泄油孔。
★取沥青样放入烧杯中加热熔化，倒入油槽。
★盖好油杯盖。
★根据各种沥青的要求对温度设定进行设定：按住↑或↓按键使温度窗口显示的温度达到设定值时松开按键：打开电源开关，开始加热；开动搅拌开关，当温度达到时，恒温1—3min。提起球塞，利用标记悬挂在试样管边上，等试样流入接受瓶或量筒达25ml（量筒刻度50mL）时，计取时间，待试样流出75mL（量筒刻度100mL）时，停止计时。计取试样流出50mL所经过的时间，即为试样的粘度。详见交通部行业标准JTJ052-2000中的（T0621—93）进行试验。

沥青标准粘度计结构特点：
★高精度智能表控温，温度更准确。
★循环水泵控制水循环。
★控温范围：室温－90℃。
★设有电子记时器。
★设有冷光照明。

沥青标准粘度计技术参数：
★工作电源：AC220V±10% ；50Hz。
★环形水槽：内径160mm，深116mm。
★盛样管：一套4个，流孔大小分别为φ10mm±0.025mm；φ5mm±0.025mm；φ4mm±0.025mm；φ3mm±0.025mm。
★球塞规格：球部直径12.7mm±0.05mm；标记高92mm±0.25mm。
★球部直径6.35mm±0.05mm；标记高90.3mm±0.25mm。
★控温范围：室温~90℃。
★控温精度：±0.1℃。
★计时分辨值：0.1s，大计时值999.9s。
★加热形式：电加热管加热，循环泵循环浴液控制环形水槽温度,加热功率600W。
★环境温度：-10~35℃。相对湿度：≤85%。
★外形尺寸：长420mm 宽340mm 高570mm。
★整机功耗：不大于700W。

沥青标准粘度计操作规程：
★打开电源。
★根据试验标号和技术要求，选择好油槽油孔的直径。
★用金属提杆堵住油孔。
★注入水不能太满。
★取样品放入杯中熔化。
★根据沥青的要求将导热电极调到需用温度，打开加热开关，满足条件后，提出油槽中的金属棒，沥青流出倒置于量筒中，加入适量水待试样自流孔流入量筒25ml，按动秒表，流止100ml时，按停秒表，记取经过时间。
★试验完毕，关闭电源。

注意事项：
★使用要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。
★初次使用人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。
★实验时使用要布局合理，摆放整齐，便于操作，观察及记录等。

分类：
粘度计的类别很多，常用的有毛细管式、旋转式和振动式3种。

毛细管式粘度计
毛细管式粘度计通常为赛氏粘度计，是一种常见的粘度计。其工作原理是：样品容器（包括流出毛细管）内充满待测样品，处于恒温浴内，液柱高度为 h。打开旋塞，样品开始流向受液器，同时开始计算时间，到样品液面达到刻度线为止。样品粘度越大，这段时间越长。因此，这段时间直接反映出样品的粘度。

旋转式粘度计
常见的旋转式粘度计是锥板式粘度计。它主要包括一块平板和一块锥板。电动机经变速齿轮带动平板恒速旋转，依靠毛细管作用使被测样品保持在两板之间，并借样品分子间的摩擦力而带动锥板旋转。在扭矩检测器内的扭簧的作用下，锥板旋转一定角度后不再转动。此时，扭簧所施加的扭矩与被测样品的分子内部摩擦力（即粘度）有关：样品粘度越大，扭矩越大。扭矩检测器内设有一个可变电容器，其动片随着锥板转动，从而改变本身的电容数值。这一电容变化反映出的扭簧扭矩即为被测样品的粘度，由仪表显示出来。

振动式粘度计
这种粘度计的工作原理是：处于流体内的物体振动时会受到流体的阻碍作用，此作用的大小与流体的粘度有关。常用的振动式粘度计有超声波粘度计,其探测器内有一个弹片。在受脉冲电流激励时,弹片产生超声波范围的机械振动。当弹片浸在被测样品中时，弹片的振幅与样品的粘度和密度有关。在已知密度的情况下，可从测出的振幅数据求得粘度数值。

工作条件：
▲仪器应放置在干燥，清洁，无腐蚀性气体的环境中，并应安放在平整且稳固的实验台上。
▲恒温浴中应置放甲基硅油或甘油等溶液。
▲测试试样时应根据实验的要求选用适当的毛细管粘度计。

安装：
▲打开包装箱，清点备品备件，注意玻璃器皿，尤其是毛细管粘度计要轻取轻放，不要硬扳或硬塞以免损坏。
▲在胶木上盖的挂钩上扣好垂球，调节机箱底角螺丝使缸壁与垂线平行为止。
▲将温度计，传感器插入缸盖相应的孔中。
▲再将机箱后面与缸盖的八芯插头座对接，传感器的三芯插头与机箱的三芯插座对接，四芯电源线与四芯航空插座对接。

使用方法：
测试前的准备 ：
▲使用本仪器前应仔细阅读使用说明书。
▲仔细阅读中华人民共和国行业标准T0619《沥青运动粘度实验（毛细管法）》，了解并熟悉标准所阐述的试验方法，试验步骤和试验要求。
▲检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
▲检查本仪器的外壳，外接 电源必须有良好的接状态。

使用方法 ：
▲将操作面板上所有开关打开（开关指示灯亮）。此时加热系统（1000W，600W），搅拌系统开始工作。XMT温控仪二个显示窗（PV，SV）均有数字显示，PV显示此时的浴温（温度传感器反映的值），SV显示设定的温度。
▲根据试验要求设定SV值（浴温），手按一下温控仪面板左下角“SET”功能键，SV值开始闪烁，通过右下角移动 减键 或加键 将设定温度锁定，再按“SET”键，设定完毕，SV显示设定值。
【按“SET”键后出现下列菜单中的字符,根据说明设定参数】
升至设定值附近时，辅助加热系统会被自动切断。
▲浴缸温度稳定后，若发现温度计指示值与温控仪显示值有偏差，则需要修正若仪表显示值。

注意事项：
▲仪器无单独设置搅拌开关，打开控温开关，搅拌器同时开始工作。
▲毛细管粘度计的垂直状态可通过夹持器上的三个小螺丝钉进行调整。
▲温度计安装时务必使水银球的位置接近毛细管粘度计的中央点的水平面。
▲实验环境改变或浴液更换时，需要重新自整定一次PID参数。

特点：
▲采用智能温控仪，控温迅速，响应快，超调小，控温精度达±0.1℃。
▲采用硬质玻璃缸及保温外套缸（称双缸），保温性能好，试样观察清晰。
▲采用台式、一体机设计方式，仪器整体性好，使用方便。
▲采用电动搅拌装置，浴缸内的温度均匀。

试验方法：
▲估计试样的粘度，根据试样流经规定体积的时间在60s以上，来选择真空毛细管粘度计的型号。
▲将真空毛细管粘度计用三氯乙烯等溶剂洗涤干净。如粘度计有油污，可用洗液、蒸馏水等仔细洗涤。洗涤后置烘箱中烘干或用通过棉花的热空气吹干。
▲按本规程T0602准备沥青试样，将脱水过筛的试样仔细加热至充分流动状态。在加热时，予以适当搅拌，以保证加热均匀。然后将试样倾入另一个便于灌入毛细管的小盛样器中，数量均为50ml，并用盖盖好。
▲将水槽加热，并调节恒温在60℃±0.1℃范围之内，温度计应预先校验。
▲将选用的真空毛细管粘度计和试样置烘箱（135℃±5℃）中加热30min。

操作步骤：
▲将加热的粘度计置一个容器中，然后将热沥青试样自装料管A注入毛细管粘度计，
▲试样应不致粘在管壁上，并使试样液面在E标线处±2mm之内。将装好试样的毛细管粘度计放回电烘箱（135℃±5.5℃）中,保温10min±2min,以使管中试样所产生气泡逸出。
▲从烘箱中取出3只毛细管粘度计,在室温条件下冷你却2min后,安装在保持试验温度的恒温水槽中,其位置应使I标线在水槽液面以下至少为20mm.。自烘箱中取出粘度计，至装好放入恒温水槽。

简介：

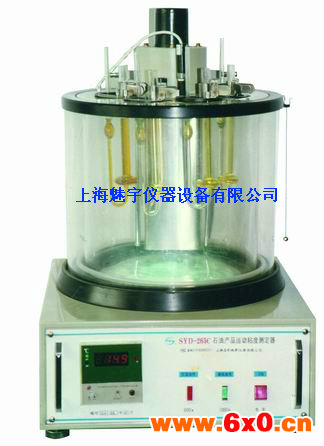

本仪器是根据中华人民共和国行业标准T0619《沥青运动粘度试验（毛细管法）》所规定的要求设计制造的，使用于按T0619标准所规定的要求测定沥青试样在规定温度下的运动粘度。本仪器的实验结果符合中华人民共和国交通部JTJ052《公路工程沥青混合料试验规程》的要求。

参数：
▲工作电源： AC220V±10％，50Hz。
▲浴液加热功率： 两档，1000w（辅助加热）600w（控温加热）
▲浴液使用温度： 室温~150.0℃。
▲水浴控温精度： ±0.1℃。
▲水银温度计： 分度0.1℃,测温范围为100~150℃。
▲水浴容量： 20L。
▲试样数量： 同时插入毛细管数量:4根。
▲搅拌电机： 功率6w;转速1200r/min。
▲环境温度： －10℃~+35℃。
▲相对湿度： ＜85％。
▲温度传感器： 工业铂电阻,其分度号为Pt100。
▲整机功耗： 不大于1800W
▲毛细管粘度计： 坎芬式逆流毛细管粘度计一组共七支,型号分别为200、300、350、400、450、500、600（即R管内径分别为1.02、1.26、1.48 、188 、2.20、3.10、4.00毫米）。

结构及电路原理：
仪器由毛细管粘度计、水银温度计、电动搅拌装置，电加热装置、温控仪、双层恒温浴和照明灯等组成。其结构图见图1所示，电原理图见图2所示，主要特点为：
▲双层恒温浴：内层采用φ300×300mm的硬质玻璃缸，外层保温套为φ360×285mm的有机玻璃筒，内外层之间为空气保温层，试验时，为不使水蒸气进入保温层而影响观测，可在保温层充入干燥空气（充气设备自备）。浴缸盖上有四个孔，分别安放毛细管粘度计夹子和胶木盖。在夹子上装有三个调节螺钉，以调节毛细管粘度计的垂直度。
▲照明灯采用220V16W2D荧光灯，为清晰地观测毛细管粘度计的读数提供了保证。
▲温控仪：
⑴温度传感器：工业铂电阻,其分度号为Pt100。
⑵温控仪：智能温度控制仪，具有PID自整定和四位双LED 窗指示功能，控温迅速,响应快,超调小,控温精度±0.1℃。
⑶加热系统：1000W和600W双电加热管加热。仪器刚开始工作时，1000W辅助加热和600W控温加热一起加热，升温快；在设定的观测温度点附近，能自动调整加热功率，1000W辅助加热关闭，仅600W控温加热工作，保证浴温的稳定。
▲搅拌系统：电动搅拌机为单相异步电动机。电动轴与搅拌轴由环氧棒隔离，不致影响电机正常工作。
