测试仪器：米德QL-720B（称重精度0.001g,水分解析0.001%）

测试目的：电绝缘纸板是供给电机、 电器、仪表、开关变压器等及其构件用的电工纸板。绝缘纸板的用途是：制作槽缝、卷线、垫片、保护层等用空气介质的绝缘材料。绝缘纸板中如果存在过多的水分会造成纸板寿命缩短，降低绝缘性能等问题。在绝缘纸板的生产工艺中，有通过专用热压机处理成形后的湿纸板，湿纸板的脱水与干燥均在热压机中同时进行，最终使纸板水分达到工艺规定的方法，称为热压法，那今天我们就测试一下通过热压法生产的绝缘纸板，它的水分含量是否达到了国家标准。

纸板水分测定仪测试原理和参数

1、环形卤素灯可直接加热物质内部，从而使物料中的水分被快速蒸发出来。相比传统的烤箱法效率着实提高不少。

2、采用电磁力称重传感器，称量数值稳定准确，使用寿命长久。

3、仪器外观精致大方，档次远远高于国内同行业的水准，可连接电脑和RSS打印机对数据打印保留记录，方便用户存档数据，作为检测数据参考资料。

4、独特温控加热系统加热烘干均匀，使检测结果更。

5、自动化操作，方便快捷，测定完毕后报警提醒，测试过程实现一键操作。

6、纯不锈钢防风腔罩，耐高温、便于清洁，可重复利用，避免不必要的耗材，节约成本。

纸板水分测定仪（QL-720B）技术参数

1. 量程（g）：120-0.001

2. 可读性：0.001%

3. 测量结果显示模式：水分值、固含量、水分含量曲线图

4. 外形尺寸（W*D*H）（mm）：310*205*200

5. 测量范围：0.001-100水分

6. 操作温度要求：常温下

7. 秤盘尺寸（mm）：Φ90

8. 加热温度范围（℃）：40~200

9. 干燥程序：标准加热方式

10. 湿度显示模式：相对湿度

11. 停机方式：手动停机、自动停机、定时停机

12. 设定时间：0~99分钟，间隔1分钟

13. 打印：热敏打印（外置），输出打印结果、

纸板水分测定仪使用步骤

1、开箱取出水分仪主机，配件包括砝码、支架、样品盘、防风盘、电源线等；

2、将防风盘、支架、样品盘一一装好，接通电源，按下开机键，显示屏进入开机界面，首先按去皮键减去样品盘重量，后将100g砝码放入托盘进行校准；

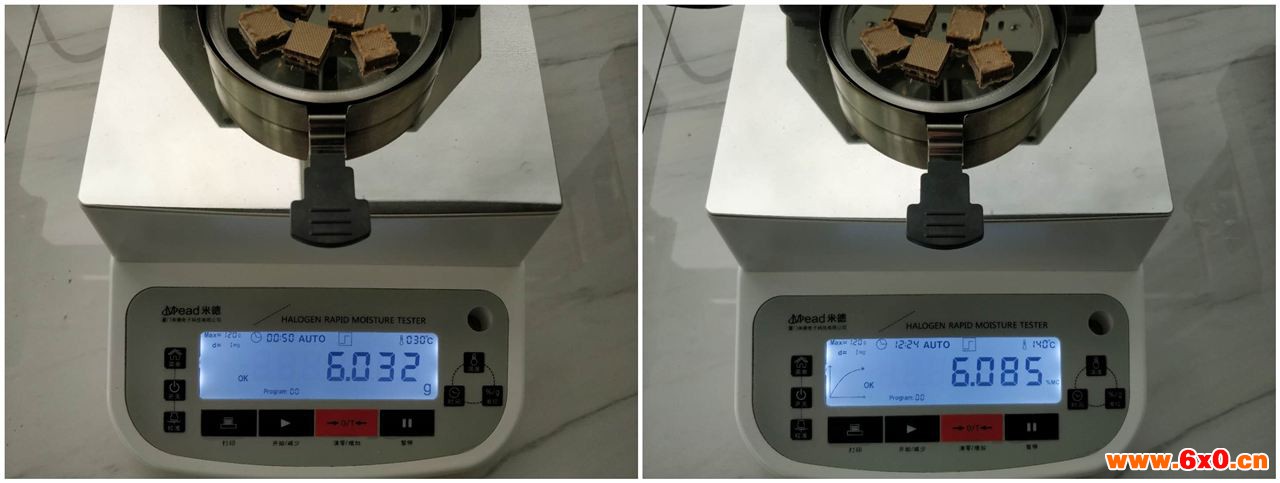

3、用镊子取6.032g切割好的绝缘纸板均匀铺在样品盘上，设置好合适的温度后盖下上盖，按下“START”键开始测试；蜂鸣两声后，仪器自动停机，测试结束，可在液晶显示屏查看被测绝缘纸板的水分含量为6.085%；

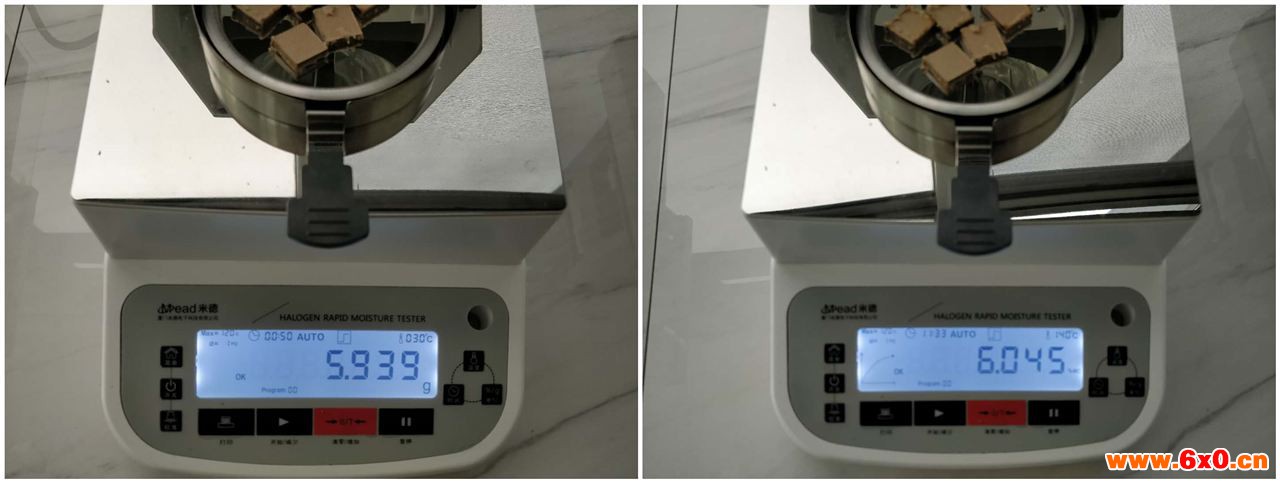

4、复位仪器，待仪器冷却至40℃以下后，再取5.939g绝缘纸板均匀铺在样品盘上，重复上述测试步骤；测试结束后得出第二组数据，显示样品的水分含量为6.045%；数据基本相同误差仅为0.040%，表示测试结果可靠，可重复性好。

注意事项：

l 仪器使用过程中会产生高温，所以测试过程中不要在仪器周围放置易燃易爆物；

l 水分测定仪为精密仪器，测试过程中应避免倚靠按压摆放仪器的台面，避免影响测试结果；

l 在测试之前为了使水分更容易蒸发，应将纸板切割成小块避免因未彻底烘干影响实验结果或试验时间过长；

l 测试后仪器还处于高温中，清理部件时要小心谨慎，防止烫伤。
