DSC测试Inconel738铬镍铁合金的相变和熔融

DSC测试Inconel738铬镍铁合金的相变和熔融

铬镍铁合金（Inconel）属于非磁性的镍基超合金，其中牌号738合金含有60%镍、16%铬和8.5%钴，以及其他低含量元素如铝、钛、钨。高铬含量的合金738比纯金属镍的抗氧化性能更高，而高镍含量的738合金在还原条件下具有更强的耐腐蚀性。它常用作飞机引擎部件、燃气发电机的涡轮叶片、涡轮增压器的涡轮、耐化学和耐压力容器等。

测试条件

温度范围：RT…1375°C

样品质量：69.32mg

坩埚：Pt+Al2O3内衬，加盖

升温速率：20K/min

气氛：Ar，60ml/min

传感器：DSC，S型

测试结果

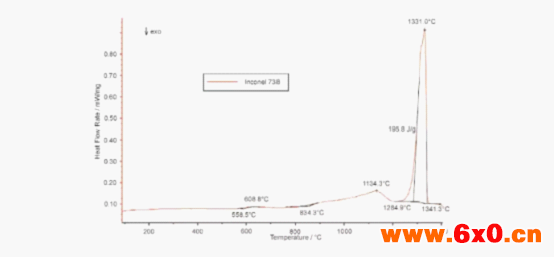

上图是高温DSC测试Inconel 738合金的热流曲线。在559°C到609°C范围出现吸热台阶，这是由于合金内部形成Ni3Cr晶簇引起比热容的增加（有文献报道过）。在外推起始温度834°C出现进一步的吸热相转变，熔融峰出现在1285°C（外推起始温度），对应的熔融热焓为196J/g。
