沥青运动粘度计适用范围

沥青运动粘度计适用范围：
本仪器是根据中华人民共和国行业标准T0619《沥青运动粘度试验（毛细管法）》所规定的要求设计制造的，使用于按T0619标准所规定的要求测定沥青试样在规定温度下的运动粘度。本仪器的实验结果符合中华人民共和国交通部JTJ052《公路工程沥青混合料试验规程》的要求。

相关设备手持式应变仪

沥青运动粘度计技术参数：
◆工作电源：        AC 220V±10%，50Hz±5%。
◆加热功率：        两档，1000W 650W。
◆搅拌电机：        功率6W；转速 1200r/min。
◆测温范围：        室温～100℃。
◆控温精度：        ±0.1℃。
◆恒温浴：          容量，20L；形式，内外两层缸（双缸）。
◆使用环境：        环境温度-10℃～ 35℃，相对湿度＜85％。
◆温度传感器：      工业铂电阻，其分度号为Pt100。
◆整机功耗：        不大于1800W。
◆毛细管粘度计：   一组共7支，内径分别为0.6、0.8、1.0、1.2、1.5、2.0、2.5毫米。
◆重量：30KG
◆外形尺寸：500x500x800mm

沥青运动粘度计试验方法：
◆估计试样的粘度，根据试样流经规定体积的时间在60s以上，来选择真空毛细管粘度计的型号。
◆将真空毛细管粘度计用三氯乙烯等溶剂洗涤干净。如粘度计有油污，可用洗液、蒸馏水等仔细洗涤。洗涤后置烘箱中烘干或用通过棉花的热空气吹干。
◆按本规程T0602准备沥青试样，将脱水过筛的试样仔细加热至充分流动状态。在加热时，予以适当搅拌，以保证加热均匀。然后将试样倾入另一个便于灌入毛细管的小盛样器中，数量均为50ml，并用盖盖好。
◆将水槽加热，并调节恒温在60℃±0.1℃范围之内，温度计应预先校验。
◆将选用的真空毛细管粘度计和试样置烘箱（135℃±5℃）中加热30min。

沥青运动粘度计注意事项：
◆仪器无单独设置搅拌开关，打开控温开关，搅拌器同时开始工作。
◆毛细管粘度计的垂直状态可通过夹持器上的三个小螺丝钉进行调整。
◆温度计安装时务必使水银球的位置接近毛细管粘度计的中央点的水平面。
◆实验环境改变或浴液更换时，需要重新自整定一次PID参数.

沥青运动粘度计用途：
本方法适用于真空减压毛细管粘度计测定粘稠石油沥青的动力粘度。非经注明，试验温度为60℃，真空度为40kPa。

结构及电路原理：

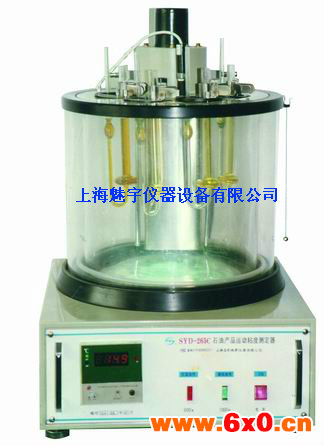

仪器由毛细管粘度计、水银温度计、电动搅拌装置，电加热装置、温控仪、双层恒温浴和照明灯等组成。

安装：
◆打开包装箱，清点备品备件，注意玻璃器皿，尤其是毛细管粘度计要轻取轻放，不要硬扳或硬塞以免损坏。
◆在胶木上盖的挂钩上扣好垂球，调节机箱底角螺丝使缸壁与垂线平行为止。
◆将温度计，传感器插入缸盖相应的孔中。
◆再将机箱后面与缸盖的八芯插头座对接，传感器的三芯插头与机箱的三芯插座对接，四芯电源线与四芯航空插座对接。

主要特点：
◆采用智能温控仪，控温迅速，响应快，超调小，控温精度达±0.1℃。
◆采用硬质玻璃缸及保温外套缸（称双缸），保温性能好，试样观察清晰。
◆采用台式、一体机设计方式，仪器整体性好，使用方便。
◆采用电动搅拌装置，浴缸内的温度均匀。

操作步骤：
◆将加热的粘度计置一个容器中，然后将热沥青试样自装料管A注入毛细管粘度计，
◆试样应不致粘在管壁上，并使试样液面在E标线处±2mm之内。将装好试样的毛细管粘度计放回电烘箱（135℃±5.5℃）中,保温10min±2min,以使管中试样所产生气泡逸出。
◆从烘箱中取出3只毛细管粘度计,在室温条件下冷你却2min后,安装在保持试验温度的恒温水槽中,其位置应使I标线在水槽液面以下至少为20mm.。自烘箱中取出粘度计，至装好放入恒温水槽。

使用说明：
◆使用本仪器前应仔细阅读使用说明书。
◆仔细阅读中华人民共和国行业标准T0619《沥青运动粘度实验（毛细管法）》，了解并熟悉标准所阐述的试验方法，试验步骤和试验要求。
◆按标准所规定的要求，准备好试验用的各种试验器具，材料等。
◆检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
◆检查本仪器的外壳，外接 电源必须有良好的接状态。

仪具与材料：
◆真空减压毛细管粘度计：一组3支毛细管，式毛细管的形状见图1，型号和尺寸见表1。
◆温度计：50℃～100℃，分度为0.1℃.
◆恒温水槽：硬玻璃制，其高度需使粘度计置入时，高一条时间标线在液面下至少为20mm，内设有加热和温度自动控制器，能使水温保持在试验温度0.1℃，并有搅拌器及夹持设备。水槽中不同位置的温度差不得大于0.1℃。保温装置的控温精密度宜达到0.1℃。
◆真空减压系统：真空度达到40kPammHg±66.5Pa（300mmHg±0.5mmHg）的压力，全部装置简要示意图如图2，各连接处不得漏气，以保证密闭，在开启毛细管减压阀进行测定时，不产生负压降低。在开口端连接真空泵抽真空。
◆秒表：2个，分度0.1s，总量程15min的误差不大于±0.05%。

准备工作：
估计试样的粘度，根据试样流经规定体积的时间在60s以上，来选择真空毛细管粘度计的型号。
将真空毛细管粘度计用三氯乙烯等溶剂洗涤干净。如粘度计有油污，可用洗液、蒸馏水等仔细洗涤。洗涤后置烘箱中烘干或用通过棉花的热空气吹干。
按本规程T0602准备沥青试样，将脱水过筛的试样仔细加热至充分流动状态。在加热时，予以适当搅拌，以保证加热均匀。然后将试样倾入另一个便于灌入毛细管的小盛样器中，数量均为50ml，并用盖盖好。
将水槽加热，并调节恒温在60℃±0.1℃范围之内，温度计应预先校验。
将选用的真空毛细管粘度计和试样置烘箱（135℃±5℃）中加热30min。

实验步骤：
将加热的粘度计置一个容器中，然后将热沥青试样自装料管A注入毛细管粘度计，
试样应不致粘在管壁上，并使试样液面在E标线处±2mm之内。将装好试样的毛细管粘度计放回电烘箱（135℃±5.5℃）中,保温10min±2min,以使管中试样所产生气泡逸出。
从烘箱中取出3只毛细管粘度计,在室温条件下冷你却2min后,安装在保持试验温度的恒温水槽中,其位置应使I标线在水槽液面以下至少为20mm.。自烘箱中取出粘度计，至装好放入恒温水槽的操作时间应控制在5mm之内。
将真空系统与粘度计连接， 开动真空泵或抽气泵，使真空度达到40kPa（300mmHg±0.5Hg）。
粘度计在恒温水槽中保持30min后，打开连接减压系统阀门，当试样吸到*标线时同时开动两个秒表，测定通过连续的一对标线间隔时间，准确至0.1s，记录*个超过60s的标线符号及间隔时间。
按此方法对另两支粘度计作平行试验。
试验结束后，从恒温水槽中取出毛细管，按下列顺序进行清洗：
将毛细管倒置于适当大小的烧杯中，放置预热至135℃的烘箱中约0.5h~1h，使毛细管中的沥青充分流出，但时间不能太长，以免沥青烘焦附在管中。
从烘箱中取出烧杯及毛细管，迅速用洁净棉纱轻轻地把毛细管口周围的沥青擦净。
从试样管口注入三氯乙烯溶剂，然后用吸耳球对准毛细管上口抽气，沥青渐渐被溶解，从毛细管口吸出，进入吸耳球，反复几次。直至注入的三氯乙烯抽出是为清澈透明为止，zui后用蒸馏水洗净，烘干，收藏备用。

注意事项：
★把两台仪器都插上电源（220V，50Hz），先启动恒温水浴部分的电源开关，按照温度控制器的使用说明书调节温度到所需要的值，启动加热和搅拌开关，经过一段时间后，就能达到所需的温度值。
★设置好恒温水浴部分后，然后开启真空度控制部分的电源开关。当电源开关打开后，真空泵直接开始工作，使用者可根据真空表说明书设定真空度（一般情况下，出厂时已经为用户进行了设置，不需重新设置）。根据表上的数值，慢慢地用调压阀调节真空度，这个过程须经过几次反复。（此时必须关闭连接毛细管的阀门）。
★试验过程中，打开照明开关，以便清晰观察整个试验过程。
★本试验仪应水平放置于工作台面上，室温0~30℃，相对湿度不超过80%，无震动，无腐蚀性气体，且有良好的接地保护。
★使用前，先在恒温水浴内注入纯净的自来水，水位高度约为离上平面 15mm，用随机软管把两台仪器连接成一体。

简介：
本仪器是根据公路工程沥青及沥青混合料试验规程中《T0620-2000沥青动力粘度试验（真空毛细管法）》的规定来设计制造的，适用于真空减压毛细管粘度计测定粘稠石油沥青的动力粘度。能自动进行温度和真空度的控制，有计时功能，液晶界面，自动进行评估和显示测试结果。

参数：
★电源： 220V±10%。
★控温范围： 室温～100℃。
★控温精度： ±0.01℃。
★计时范围： 0~999.9S。
★计时精度： ≤0.05%。
