粗粒土常水头渗透仪使用方法

来源:网络  作者:网络转载   2019-10-09 阅读:996

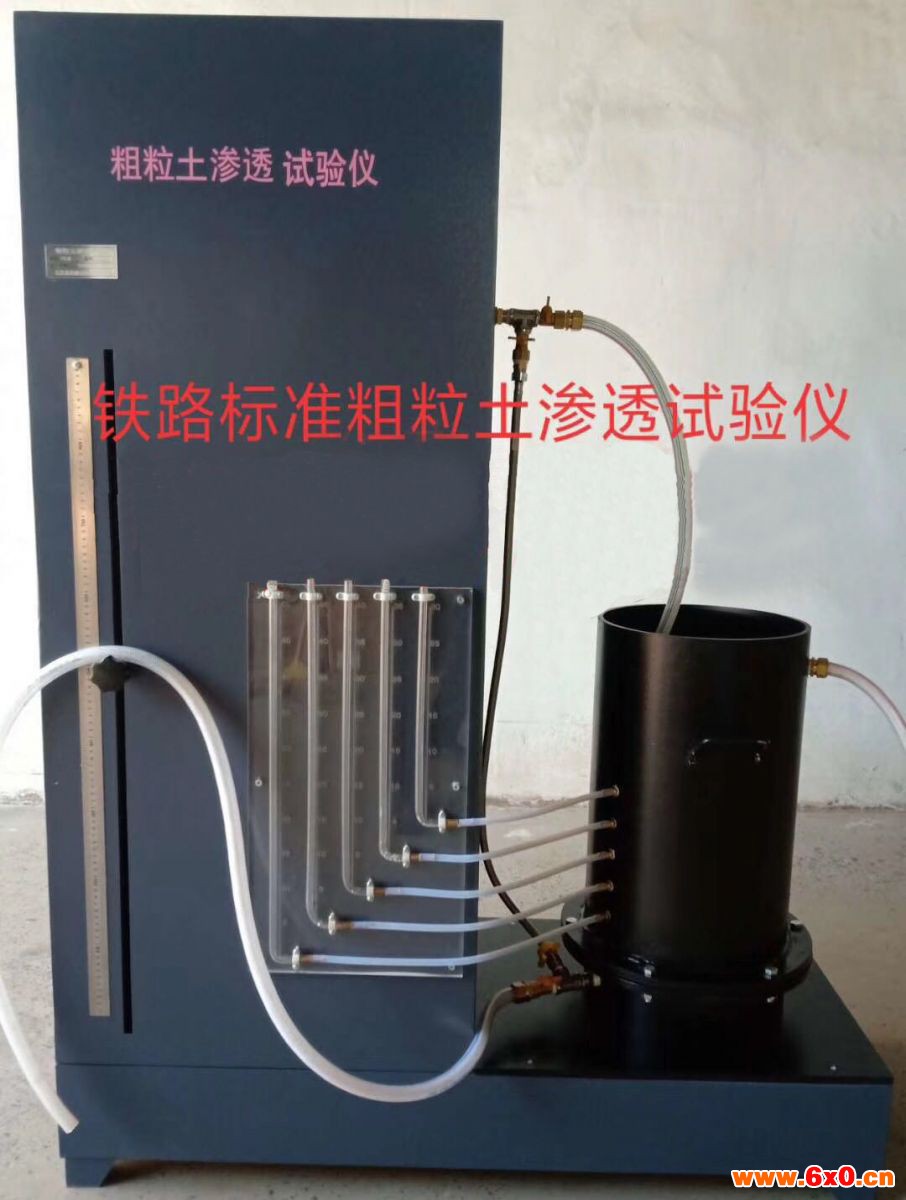

粗粒土常水头渗透仪使用方法适用范围粗粒土渗透试验仪是根据《TB10751-2018高速铁路路基工程施工质量验收标准》的要求设计制造的常水头试验仪。本仪器使用于测定粒径不大于75mm的粗粒土和级配碎石的渗透系数



粗粒土常水头渗透仪使用方法

1.装好仪器并检查各管路接头处是否漏水,将调节管与供水管连通,由仪器底部充水至水位略高于金属孔板,关止水夹。

2.取具有代表性的风干试样2500g,称量准确至1.0g。

3.将试样分层装入圆筒,每层厚2-3cm,用木锤轻轻击实到一定厚度,以控制其孔隙比。

4.每层试样装好后连接供水管和调节管,并由调节管中进水,微开止水夹使试样逐渐饱和。当水面与试样顶面齐平,关止水夹。饱和时水流不应过急,以免冲动试样。

5.依上述步骤逐层装试样,至试样高出上测压孔3-4cm止。在试样上端放置金属孔板作缓冲层,待最后一层试样饱和后,继续使水位缓缓上升至溢水孔,当有水溢出时,关止水夹。

6.试样装好后,量测试样顶部至仪器上口的剩余高度,计算试样净高。称剩余试样质量准确至1g,计算装入试样总质量。

7.静置数分钟后,检查各测压管水位是否与溢水孔齐平。如不齐平,说明试样中或测压管接头处有集气阻隔,用吸水球进行吸水排气处理。

8.提高调节管,使其高于溢水孔。然后将调节管与供水管分开,并将供水管置于金属圆筒内。开止水夹,使水由上部注入金属圆筒内。

9.降低调节管口,使位于试样上部1/3处,造成水位差。水即渗过试样,经调节管流出。在渗透过程中应调节供水管夹,使供水管流量略多于溢出水量。溢水孔应始终有余水溢出以保持常水位。

10.测压管水位稳定后,记录测压管水位。计算各测压管间的水位差。

11.开动秒表,同时用量筒接取经一定时间的渗透水量,并重复1次。接取渗透水量时,调节管口不可没入水中。

12.降低调节管管口至试样中部及下部处,以改变水力坡降。按10和11规定重复进行测定。

结构;
金属封底圆筒、金属孔板、滤网、测压管和供水瓶金属圆筒内径为10cm,高40cm。当使用其他尺寸的圆筒时,圆筒内径应大于试样 最大粒径的10 倍。

1、常水头渗透仪测定粘质土在常水头下渗透试验的渗透系数。主要由上盖,底座,套座,环,透水石,螺杆等组成,该仪器与在压紧方式上改成中间螺旋杆旋压,并对同类型仪器不足之处做了适当改进,操作使用更为简便。
2、渗透容器:由环刀、透水石、套环、上盖和下盖组成。环刀内径61.8mm,高40mm;透水石的渗透系数应大于10-3cm/s)。
3、常水头装置;由渗透容器、变水头管、供水瓶、进水管等组成。变水头管的内径应均匀,管径不大于lcm,管外壁应有最小分度为1.0mm 的刻度,长度宜为2m 左右。
