mc3526交流电机控制器接线图

MC3526/3528系列低压交流控制器是英搏尔公司开发的专用于小型低压交流电动车辆的驱动器。它采用了国内外一流的交流电机控制算法，实现了对交流电机宽调速范围内转矩的精准控制。

相比于直流电机驱动系统，交流驱动系统可以实现更宽的电机调速范围，从而提高车辆的行驶速度；交流电机无碳刷、全密闭，免维护，系统可靠性大大提高；交流系统能达到更高的效率，实现灵活的能量回馈控制，从而有效的提升续驶里程。

MC3526/3528系列低压交流控制器广泛应用于中短途纯电动乘用车、老年代步车、电动警车、电动面包车、电动特种车等。

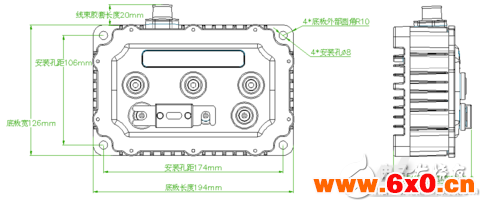

mc3526交流电机控制器接线图----外形尺寸图

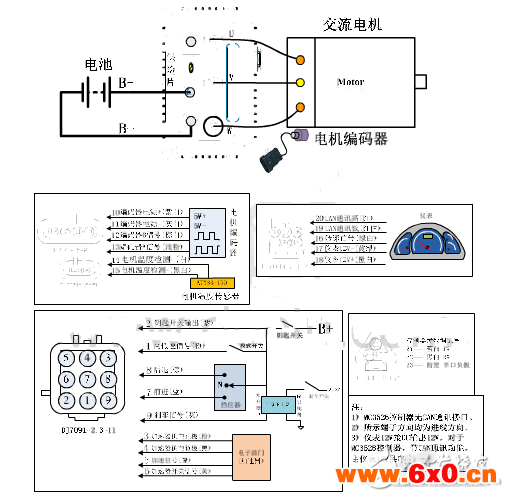

mc3526交流电机控制器接线图----控制器接线口定义图

请注意：电机热敏电阻必须是KTY84-150，否则电机温度计算不准。
