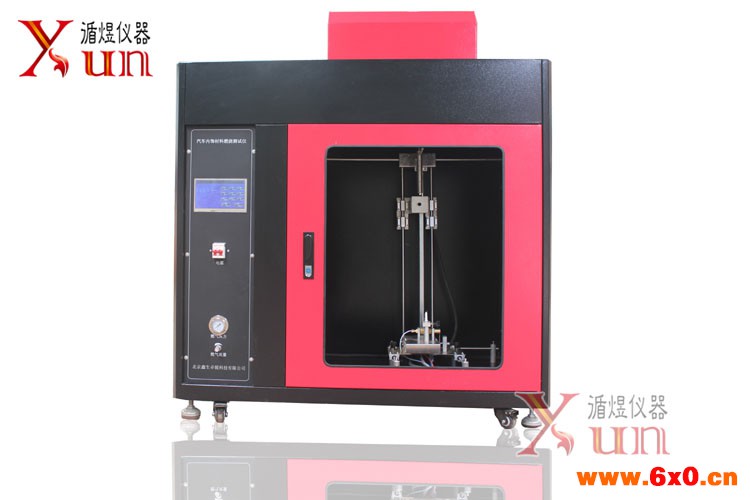

QCC-1型汽车内饰材料垂直燃烧试验仪国标32086

来源:网络  作者:网络转载   2019-10-09 阅读:295

QCC-1型汽车内饰材料垂直燃烧试验仪国标32086
    天津循煜QCC-1型汽车内饰材料垂直燃烧试验仪北京鑫生卓锐科技有限公司技术部人员2015年根据标准GB32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》而研制的,完全满足国家标准GB32086规定的技术要求,适用于运载超过22名乘客的M3类汽车内饰用窗帘/遮阳帘和/或其它内部悬挂材料,不适用用于有站立乘客的城市客车。
一、技术参数:1)PLC+触摸屏控制;
2)本生灯自动点火,施焰时间可任意设定;
3) T1/T2/T3记录时间9999S内;4)时间计时器最小解析度:0.1S;
5)火焰施加时间可预设(自动计时);控制范围:0.1s-999.9s;计时精度0.1s,到达设定燃烧时间后,本生灯(燃烧器)自动退回;


6)试样固定架正面正对设备观察窗,便于观察试验进行和试样的燃烧情况;
7)通风橱:(冷轧板静电喷涂外箱);
8)本生灯(燃烧器)自动倾斜30°,(可在30°、45°两角度间选择,可预设);
9)火焰高度:10-100mm连续可调;
10)电源: 220VAC-15%~220VAC+10%  500W (单相三线制)

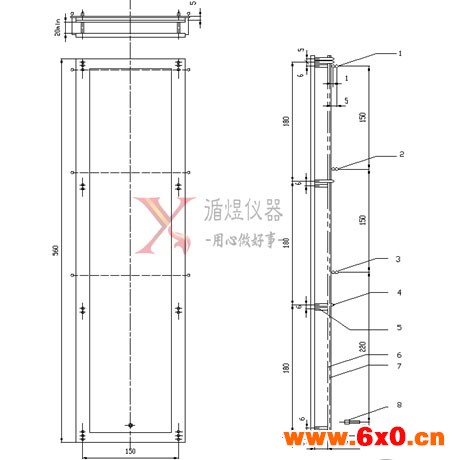

11)试样夹具尺寸:框架高560 mm,由两根间距为150 mm的平行杆连接组成,杆上有固定试样的固定针。固定针直径不大于2 mm,长度至少27 mm。为将试样固定在固定针上,并离框架有一段距离,需在固定针附近安装直径为2 mm,高度至少为20 mm的定位柱。
12)压板:U形压板保证试样在试样固定架上的垂直平整性。U形压板应平整且具有刚性,用适当材料制成、尺寸相当于试样固定架尺寸,厚度为1.0 mm±0.1 mm。在压板的左右两侧钻出直径大约为4 mm的12个圆孔,圆孔位置应保证其圆心间距等于试样固定架上固定针之间的距离(见附图1)
13)燃气灯:燃气灯在试样前下方,位于通过试样的垂直中心线与试样表面呈垂直状态的平面内,燃气灯中心轴向上倾斜,与试样所在平面成30°角,燃气灯顶部和试样下边缘的距离为20 mm,示意图如图2所示。燃气灯垂直放置时点燃燃气灯,调节火焰高度至40 mm±2 mm,该距离是燃气灯喷嘴口与火焰顶端距离。气体喷嘴内径为0.18+0.03  0 mm。(见附图2)
14)燃气灯使用的燃气:工业用丙烷气体、丁烷气体或液化石油气(客户自配)
15)照明:LED射灯20W×2
16)触摸显示屏相关参数:
a.尺寸:7寸 有效显示尺寸 长15.4cm 宽8.59cm;
b.分辨率:800*480
c.通讯接口 RS232、3.3V CMOS或TTL、串口方式
d.储存容量:1G


e.采用纯硬件FPGA驱动显示,“零”启动时间,上电即可运行
f.采用M3+FPGA架构,M3负责指令解析,FPGA专注TFT显示,速度和可靠性好
g.主控制器均采用低能耗处理器,自动进入节能模式
设计标准:天津循煜科技有限公司研发这款QCC-1型汽车内饰材料垂直燃烧试验仪符合
GB 32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》
符合:欧洲联盟汽车技术指令95/28//EC《特定种类汽车内饰材料的燃烧特性》垂直部分JT/T1095-2016《营运客车内饰材料阻燃特性》中GB32086要求的试验部分
