QSP喷泉专用泵结构原理

QSP喷泉专用泵结构原理
喷泉专用泵可分为水泵和电机两大部分：
1、电机由定子转子，机壳和上下轴承座五大部分组成。定子绕组采用了耐水电磁线，上下轴承座各具有一个轴承室，轴承用骨架油封封闭在轴承室内并填充了适当的耐水润滑脂。
2、定转子表面和其它非配合表面部分涂覆了特殊的优质耐水材料。
3、该泵采用自动进水结构，在机壳两侧，分别制作进水孔结构，装有铜质过滤网，防止杂物进入机内。
4、水泵由叶轮，导叶体和进水节组成，装在电机的上部，水泵叶轮由锥套或健销紧在电机外伸轴的上端，水泵出水口径配套专用法兰盘。
5、当电机接通380V电源后，定子便产生旋转磁场，使转子转动，从而带动叶轮旋转，叶轮对水产生压力后，通过导叶体从水管流出。

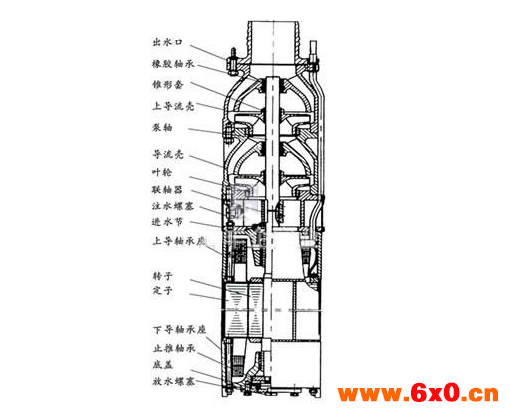

其结构及主要零件见下图：

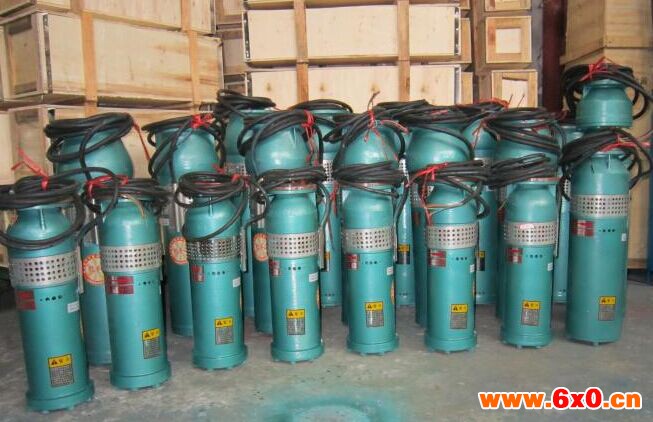

铸铁喷泉泵实物照片：

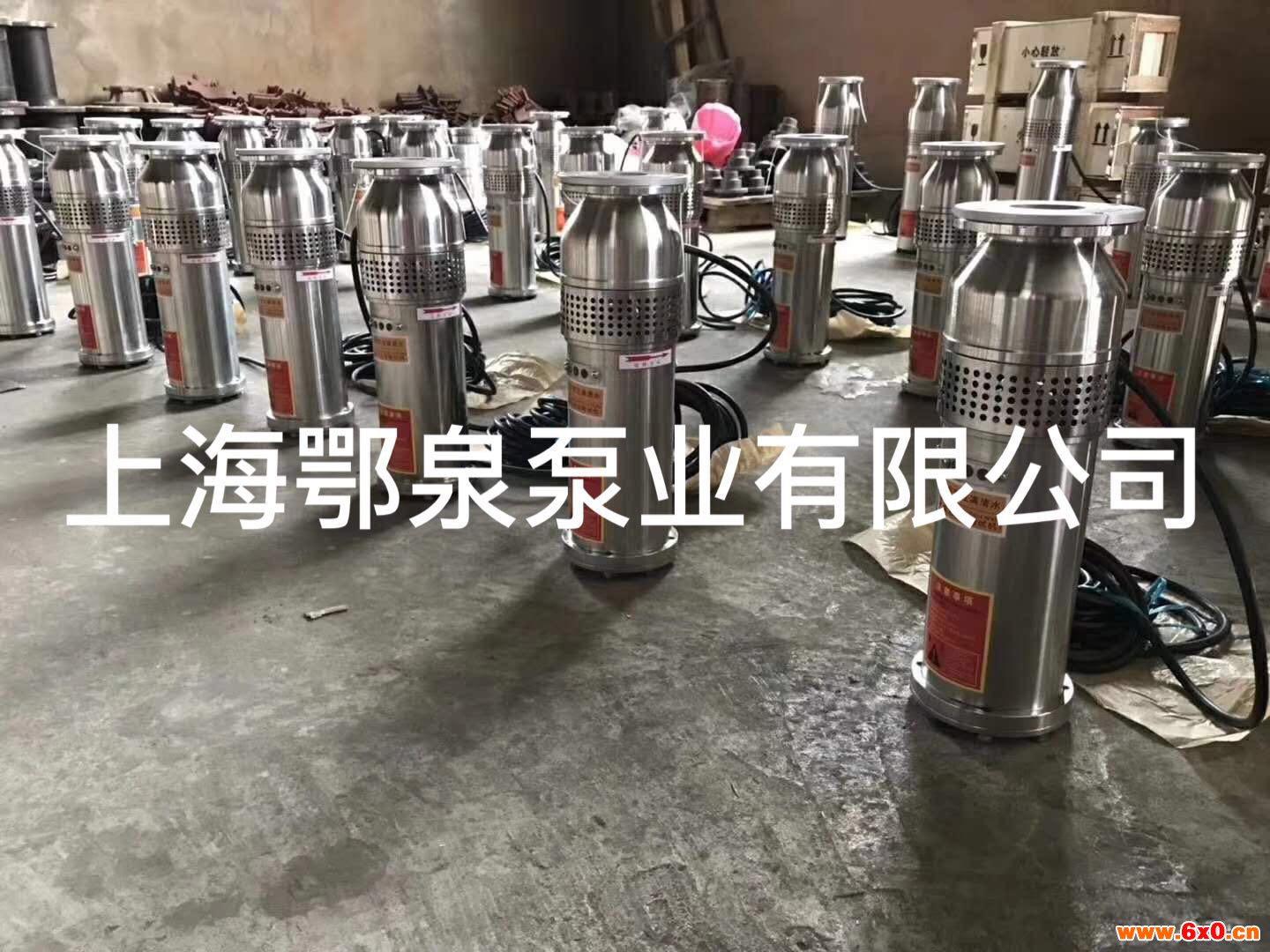

不锈钢喷泉专用泵实物照片;
