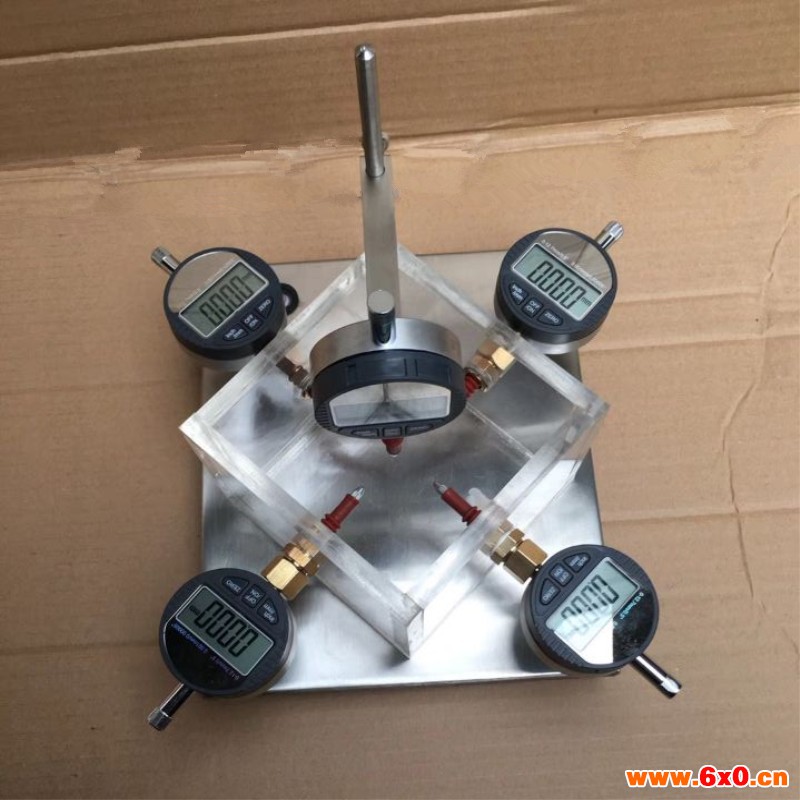

岩石自由膨胀率试验仪ZPL-1型相关标准

岩石自由膨胀率试验仪ZPL-1型相关标准

膨胀率计算公式标准；
按下列公式分别计算岩石自由膨胀率、侧向约束膨胀率、膨胀压力
VH=△H/H *100
VD=△D/D *100
VHP=△H1/H *100
PS=F/A
式中：
VH——岩石轴向自由膨胀率(%)
VD——岩石径向自由膨胀率(%)
VHP——岩石侧向约束膨胀率(%)
Ps——岩石膨胀压力(MPa)
△H——试件轴向变形值(mm)
H——试件高度mm
△D ——试件径向平均变形值(mm)
D——试件直径或边长(mm)
△H1——有侧向约束试件的轴向变形值(mm)
F——轴向荷载(N)
A——试件截面积(mm2)
岩石轴向自由膨胀率、径向自由膨胀率、侧向约束膨胀率试验结果精确至0.1%,
岩石膨胀压力试验结果精确至0.001MPa.

技术参数标准；
1、千分表量程：1mm
2、精度：0.001mm
3、玻璃槽长*宽：95*95mm
4、玻璃槽高度：85mm
5、透水板：φ50mm、50*50mm
6、设计试块尺寸：φ50*20mm、50*50mm
7、主机外形尺寸：200mm*100mm*195mm
8、包装尺寸：300*256*280mm
9、重量（带木箱）：8.8 Kg

试验步骤标准；
1、将试件放人自由膨胀率试验仪内，在试件上下分别放置透水板，顶部放置一块金属板。
2、在试件上部和四侧对称的中心部位分别安装千分表。四侧千分表与试件接触处，宜放置一块薄铜片。
3、读记千分表读数，每10min读记1次，直至3次读数不变。
4、缓慢地向盛水容器内注人洁净水，直至淹没上部透水板。
5、在第1小时内，每隔l0min测读变形1次，以后每隔1h测读变形1次，直至3次读数差不大于0.001mm为止。浸水后试验时间不得小于48h。
6、试验过程中，应保持水位不变，水温变化不得大于2℃
7、试验过程中及试验结束后，应详细描述试件的崩解、掉块、表面泥化或软化等现象。

岩石自由膨胀率试验仪ZPL-1型相关标准 不要随意自行改变，确保使用寿命！
