北京投影测量仪

来源:网络  作者:网络转载   2019-10-09 阅读:239

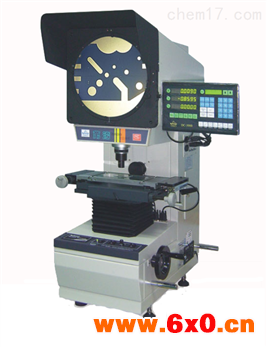

投影测量仪又称为光学投影检量仪或光学投影比较仪,为利用光学投射的原理,将被测工件之轮廓或表机投影至观察幕上,作测量或比对的一种测量仪器,可以高效地检测各种形状复杂工件的轮廓和表面形状,主要由投影箱、主壳体和工作台三大部分构成。

投影测量仪用途:本仪器能高效地检测各种形状复杂工件的轮廓和表面形状。例如:样板、冲压件、凸轮、螺纹、齿 轮、成形、丝攻等各种刀具、工具和零件等,该仪器广泛地应用于机械制造业,仪器仪表和钟表行业有关厂矿的计量室和车间。该仪器适用于以二坐标测量为目的一切应用领域;影像测量仪在机械、电子、仪表、塑胶等行业广泛使用。

投影测量仪特点

1、花岗石平板底座,工作台不变形。

2、仰角可调式触摸屏,适合各种身高及解决背光问题。

3、手动可调式LED冷光源,工件不会二次变形。

4、高清晰度CCD取像。

5、镜头可20-120倍连续变倍,不用多次更换镜头。

6、可自动寻边量测,提高测量精度。

7、触摸屏与量测技术的结合,操作简单,功能实用。

8、人性化的界面设计,预知操作顺序,机台培训时间短。

9、精度提高,从传统投影仪的0.02mm提高至5μm。

10、在仪器瞄准功能上,配有功能强大的十字线发生器,对图象通过插值放大细化寻边,可自动寻边测量,提高了测量精度。

11、功能增加,如能快速测量齿轮的相关参数,锥度测量等等。

12、能实现快速输出、打印、存储等功能。

技术参数:

投影屏

投影屏尺寸(mm):φ250

投影屏旋转范围:0°~ 360°

旋转角度显示当量:1′

旋转角度准确度:8′

放大倍率10× 20× 50× 100x

物方线视场φ25mm φ12.5mm φ5mm

物方工作距离75mm 69mm 27mm

放大倍率误差:≤0.08%

工作台

台面尺寸:(220×150)mm

X坐标行程(0~100)mm , 显示当量0.001 mm

Y坐标行程(0~50)mm , 显示当量0.001 mm

Z坐标行程(0~50)mm (调焦行程)

X、Y坐标示值准确度(4+ L/40)μm, 其中L为测量长度,单位:mm

照明光源

透射照明 12V/100W卤钨灯。

工作台承重:1kg

仪器外形尺寸:长/650 宽/400 高/760。

电源和使用环境

供电电源交流电压:220V±22V,频率/50HZ±1HZ。

精度:5μm

应用领域:模具、塑胶、电子、金属加工、生物、其它。
