三坐标测量仪

来源:网络  作者:网络转载   2019-10-09 阅读:177

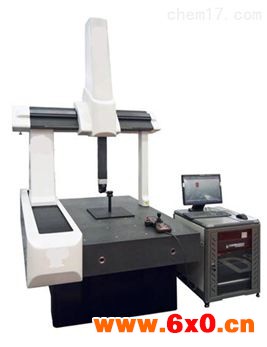

三坐标影像测量仪是指在一个六面体的空间范围内,能够表现几何形状、长度及圆周、分度等测量能力的高精密测量仪器,又称为三坐标测量机或三坐标量床。三坐标测量仪的测量功能应包括尺寸精度、定位精度、几何精度及轮廓精度等,已广泛应用于汽车、电子、五金、塑胶、模具等行业中。

三坐标影像测量仪是指在一个六面体的空间范围内,能够表现几何形状、长度及圆周、分度等测量能力的仪器,又称为三坐标测量机或三坐标量床。三坐标测量仪又可定义“一种具有可作三个方向移动的探测器,可在三个相互垂直的导轨上移动,此探测器以接触或非接触等方式传递讯号,三个轴的位移测量系统(如光栅尺)经数据处理器或计算机等计算出工件的各点(x,y,z)及各项功能测量的仪器”。三坐标测量仪的测量功能应包括尺寸精度、定位精度、几何精度及轮廓精度等。 三坐标测量仪三轴均有气源制动开关及微动装置,可实现单轴的精密传动,数据采集系统采用高性能手动三坐标专用系统,可靠性好。应用于产品设计、模具装备、齿轮测量、叶片测量机械制造、工装夹具、汽摩配件、电子电器。

三坐标影像测量仪性能特点

1、 X向横梁:采用精密斜梁技术

2、Y向导轨:采用独特的直接加工在工作台上的整体下燕尾槽定位结构

3、导轨方式:采用自洁式预载荷高精度空气轴承组成的四面环抱式静压气浮导轨

4、驱动系统:采用本产高性能DC直流伺服电机、柔性同步齿形带传动装置,各轴均有限位和电子控制,传动更快捷、运动性能更佳

5、Z向主轴:可调节的气动平衡装置,提高了Z轴的定位精度

6、控制系统:采用进口的双计算机三座标专用控制系统

7、机器系统:采用计算机辅助3D误差修正技术(CAA),保证系统的长期的稳定性和高精度。

8、测量软件:采用功能强大的3D-DMIS测量软件包,具有完善的测量功能和联机功能。
