日本SMC比例阀安装以及参数设置方法！在气动系统中，SMC比例阀主要是通过电信号控制气压力，可以实现气压力的连续、无级调节，能实现远程控制和程序控制，对于需要对气压力进行连续或者无级调节的场合，特别适用于电气比例阀。那么一般使用者购买之后应该如何使用以及如何设置SMC比例阀呢，今天我就来为大家讲解下：

首先来讲解下SMC比例阀它有哪些系列？ITV0000系列为薄型（仅15mm），轻（100g）。zui多可集装至10位。响应快（无负载时为0.1s）。快换接头链接。带错误显示灯（LED）。ITV2000/现货SMC比例阀 ITV3000系列为正压型，设定压力范围有三档。在平衡状态时耗气量为0.在不加压状态下，可进行零位调整和满位调整。在加压状态下若断电，能暂时保持输出压力不变。有两种监控方式（模拟输出、开关输出）可供选择。

SMC比例阀ITV1050-312L使用说明指导

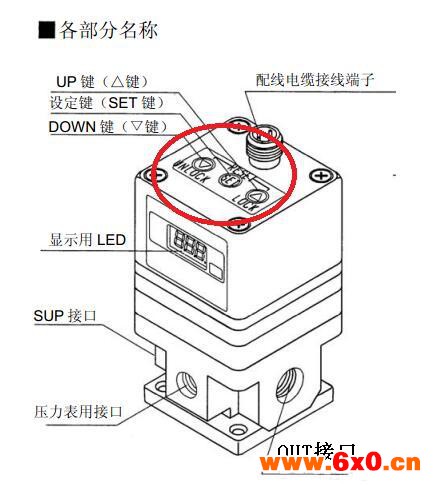

再接着讲如何设置它？1.SMC比例阀安装好电气比例阀后，给比例阀上电，待显示器的数字闪烁停止后如果按任意键显示屏出现LOC字样的时候说明我们需要解锁。

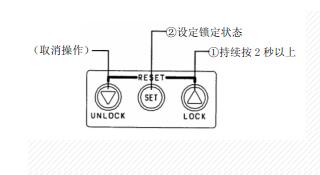

2.按住下三角箭头的按键2秒以上时LED中的“Loc'的字会闪烁着。此时按下SET键，就可以解除锁定状态。

3.按下SET键，会出现小压力设定（LED显示为F-1)通过用下三角和上三角来设定zui小值之后请按SET键。会出现（LED显示为F-2)。通过用下三角和上三角设定zui大值，完成设定后请按SET键。

4.完成zui大值和zui小值设定后我们要对按键进行上锁，以免造成不相关人员对其进行错误的设定，首先按住 上三角  键2秒以上时LED中的"unL”的字会闪烁着。此时按 下SET键，就可以将按键进行锁定了。

4.完成zui大值和zui小值设定后我们要对按键进行上锁，以免造成不相关人员对其进行错误的设定，首先按住 上三角  键2秒以上时LED中的"unL”的字会闪烁着。此时按 下SET键，就可以将按键进行锁定了。

设定完成后一定要将按键进行上锁。
