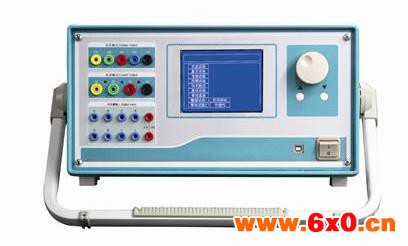

微机继电保护测试仪的算法如何运行

微机继电保护测试仪的算法如何运行

熟知微机继电维护算法的原理，足矣有效的保障咱们在运用微机继电维护测试仪检测继保装置时愈加称心如意。传统的继电维护是直接或通过电压构成回路把被测信号引进维护继电器，继电器依照电磁感应、比幅、比持平原理作出动作与否的判别。而微机继电维护测试仪是把通过数据收集体系量化的数字信号通过数字滤波处理后，通过数学运算、逻辑运算，并进行剖析、判别，以决议是否宣布跳闸指令或信号，以完成各种继电维护功用。这种对数据进行处理、剖析、判别以完成维护功用的办法称为微机维护算法。

剖析和点评各种不同的算法好坏的标准是精度和速度。速度有包含两方面：一是算法所要求的采样点数(或称数据窗长度);二是算法的运算工作量。所谓算法的核算精度是指用离散的采样点核算出的成果与信号的实践值的传神程度。假如精度低，则阐明核算成果的准确度差，这将直接影响维护的正确判别。算法所用的数据窗直接影响维护的动作速度。因为电力体系继电维护应在毛病后敏捷做出动作与否的判别，而要做出正确的判别必须用毛病后的数据核算。一个算法选用毛病后的多少采样点才干核算出正确的成果，这就是算法的数据窗。可是，半周傅氏算法不能滤除偶次谐波和恒温直流重量，在信号中存在非周期重量和偶次谐波的情况下，其精度低于全周傅氏算法。而全周傅氏算法的数据窗要长，维护的动作速度慢。明显精度和数据窗之间存在对立。一般地，算法用的数据窗越长，核算精度越高，而维护动相对较慢，反之，核算精度越低，但维护的动作速度相对较快。

现在，在微机继电维护测试仪中选用的算法基本上可以分为两类。一类是直接由采样值通过某种运算，求出被测信号的实践值再与定值比较。例如，在间隔维护装置中，利用毛病后电压和电流的采样值直接求出丈量阻抗或求出毛病后维护安装处到毛病点的R、X，然后与定值进行比较。在电流、电压维护中，则直接求出电压、电流的有效值，与维护的整定值比较。另一类算法是根据继电器的动作方程，将采样值带入动作方程，转换为运算式的判别。同样关于间隔维护，这种算法不需求求出丈量阻抗，而仅仅用毛病后的采样值带入动作方程进行判别。

微机继电维护测试仪对核算机速度的要求特别高。因为反映工频电气量的维护设有滤波环节，前置模仿滤波体系中也有延时，各种维护的算法都需求时刻，因此在其他条件相同的情况下，尽量进步算法的核算速度，缩短呼应时刻，可以进步维护的动作速度。在满意精度的条件下，在算法中一般选用的核算速度，缩短呼应时刻，可以进步以减小核算工作量，或选用兼有多种功用(例如滤波功用)的算法以节省时刻等措施来缩短呼应时刻，进步速度。

在一套详细的微机继电维护测试仪中，选用何种算法，应视维护的原理以及对核算精度和动作快速性的要求合理挑选。继电维护的种类许多，按维护目标分有元件维护、线路维护等;按维护原理分有差动维护、间隔维护和电压、电流维护等。然而不论哪一类维护的算法，其核心问题归根到底不外乎是算出可表征被维护目标运转特色的物理量，如电压、电流等的有效值和相位以及阻抗等，或许算出它们的序量值、基波重量、某次基波重量的巨细和相位等。有了这些基本电气量的核算值，就可以很容易地构成各种不同原理的维护。可以说，只需找出任何可以区分正常与短路的特征量，微机维护就可以予以完成。

核算精度是维护丈量元件的一个总要目标，高精度与快速动作之间存在着对立，一般要求根据实践需求进行和谐以得到最合理的成果。在选用准确度的数学模型及合理的数据窗长度的前提下，核算精度与有限字长有关，其差错表现为量化差错和舍入差错两个方面。为了减小微机继电维护测试仪量化差错，在维护中一般选用的A/D芯片至少是12位的，而减小舍入差错则要添加字长。
