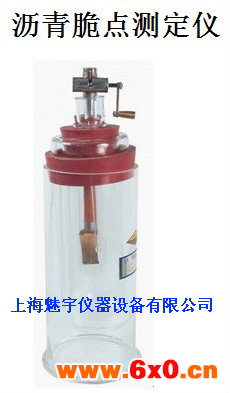

沥青脆点测定仪功能特点

来源:网络  作者:网络转载   2019-10-09 阅读:189

沥青脆点测定仪功能特点:
本试验仪器是在一特制的金属片上涂一层沥青薄膜,在装有冷却装置的保温筒内,通过手柄使金属片弯曲,随着温度的降低沥青薄膜温度亦逐渐降低,当降至某一温度时,沥青薄膜在规定弯曲条件下产生断裂时的温度(用酒精温度计显示)即为沥青的脆点。

相关设备铅笔硬度计



沥青脆点测定仪结构特点:
该仪器由底座、保温筒、温度计、下夹板、上夹头、固定杆、基台、导规滑块、手柄等零件组成。底座是仪器的支撑。保温筒为双层玻璃筒,用以盛放固态二氧化碳(干冰)和乙醇混合物是仪器的冷却装置。下夹板、上夹头用来固定金属片。固定杆,可动杆用夹布胶木制作,克服了金属筒的一些痹病,如润滑、锈蚀、温度等因素所引起的仪器性能改变。基台、导轨、滑块、手柄等零件用来改变固定杆和可动杆的轴向位置,使金属片弯曲。曲玻璃管(有长、短两支)用作抽真空,补充干燥空气用。



沥青脆点测定仪用途:
该仪器适用于测量各种规格型号的沥青,沥青材料随着温度的降低,由粘—塑性状态转变为弹—脆性状态,因而表面为塑性减小,脆性增大,本仪器即为低温测定沥青的脆点。广泛应用于生产、道路施工和科研部门,更适用于改良性沥青的试验.该仪器执行zui新标准选用高精度智能仪表,全程采用电脑信息采集处理器完成整个生产实验过程,具有操作简单,实验数据的优点,享有自主知识产权。适用于按公路工程沥青及沥青混合料试验规程《0613-1993 沥青脆点试验(弗拉斯法)》在低温下测定各种沥青材料的弗拉斯脆点。



沥青脆点测定仪参数:
◆测温范围: -30-100℃。
◆测温精度: 1℃。
◆钢片尺寸: 41×20×0.15mm。
◆夹钳zui大距离: 44mm。
◆台阶高差: 3.5mm。
◆外形尺寸:400x200x200mm。
◆重量:10KG。
◆环境温度:5~40℃。
◆环境湿度:≦85﹪。



沥青脆点测定仪试验方法:
◆将仪器擦净,使之透明无暇,以便观察试验中的试样变化。
◆将沥青试样加热熔化,脱水,待冷却后称取重量相当于0.4Cm3沥青试样,将其置于烘箱内加热,使沥青熔融涂裹于干金属片上(注意要均匀),其厚度为0.5毫米。之后让涂有沥青的钢片在室温下冷却1小时。
◆取下大橡皮塞,在保温筒内放入适量固态二氧化碳和乙醇混合物(或丙酮),按原样安装好。
◆取下小橡皮塞(固定在塞的整体装置)将涂有沥青的钢片小心的夹在仪器的上、下夹头之间。
◆装上小橡皮塞及其它附件,按原样装配好,小心放入制冷槽内,然后慢慢注入干冰,使仪器冷却速度为每分钟降低1℃±0.5℃。
◆当温度降到预计的脆点温度前10℃左右时,即按下弯曲,使仪器开始摆动。试验完后,如需升温则设定温度表所需温度,待升至设定温度即开始第二组试验。
◆当试件出现裂纹时的温度即为该沥青试样的脆点。
◆试验时请勿碰撞,小心操作,试验完后将仪器各部分擦净放好,以防玻璃制品碰碎。





操作规程:

一、测试前的准备
●按标准所规定的要求,准备好试验用的各种试验器具、材料等。当试验改性沥青时,改性剂的加入应根据要求的方法操作并搅拌均匀。
●将仪器放置在坚固的试验台上,且放置平稳,不应有晃动。
●将试样容器放入60℃~80℃烘箱中,预热1小时。
●用三氯乙烯溶剂擦净拉伸半球圆头,装入定位支架中干燥待用,将热沥青试样逐渐注入预热的试样容器中,质量为50g±1g,注意试样中不得混入气泡。
●迅速将拉伸半球圆头浸入沥青试样中,定位支架架在试样容器上方,用定位螺母压紧固定,使半球圆头上面恰好与沥青试样齐平,在室温下静置1~1.5小时,此时试样稍有收缩,适当调整定位螺母,使半球圆头高度保持与沥青上表面齐平。
●将安装好的粘韧性试验器连同试样一起置入温度为25℃±0.1℃的恒温水槽架子上保温1~1.5小时。
●接好拉伸试验机、计算机的电源,接好仪器与计算机之间的串口通讯线,拧紧串口线固定螺丝,启动计算机。

二、正式拉伸试验
●按下拉伸试验机的电源按键,拉伸试验机接通工作电源,等待拉伸测试。
●运行计算机检测软件(粘韧性测试仪.exe文件,详细说明见软件操作说明),按下述程序操作:
⑴ 输入本次试验测量资料:样品编号、测量人、送样单位。
⑵  点击软件“测量”窗体上的测量按钮,等待开始试验。
⑶  将装有试样的粘韧性试验器从恒温水槽中取出,倒掉沥青表面上的水,   迅速将试验器上的连接杆及试样器杯安装到拉伸试样机的上下夹具间。注意安装时不得使半球圆头与沥青的相对位置产生扰动。粘韧性试验器从恒温水槽中取出到试验结束的时间应符合标准的规定。
⑷ 按动拉伸试验机上的上行启动按键,拉伸试验机立即以500mm/min的速度开始上行拉伸,此时计算机实时记录下荷重~变形曲线,并自动计算出沥青试 样的粘韧性、韧性,当运行到610mm时,拉伸试验机自动停止,本次拉伸试验结束。
注意:
a.特殊研究需要时也可手动选取转折点C计算沥青试样的粘韧性、韧性。
b.试验过程中如需中途停止试验,按动上行位上的暂停按键,拉伸试验机即停止工作。
⑸  取出粘韧性试验器,按动拉伸试验机下行位上的启动按键,拉伸试验机开始下行回到原位,等待下次试验。在下行过程也可按下行位上的暂停按键停止运行。
⑹  再次作试验时,重复⑴~⑸步骤。同一试样至少进行三次平行试验,当zui大值或zui小值不超过3倍标准差时,取平均值作为试验结果(此步骤由软件自动完成)。
●多次试验完成后,将拉伸试验器回位后(拉伸试验机的上夹具回复到下端),关闭拉伸试验机电源。
●打印出相关的数据及曲线报告(试验报告纸型为A4纸),退出上位机检测软件,关闭计算机,试验结束。



安装调试:
●主机为台式安置,安装台要坚固、平稳水平。
●电源为三相插头输入,参看下图。
●在使用一年后应在减速机和丝杠处略加润滑油。
●拉伸头有下限位开关保护主机超行程使用。
●连接主机与控制箱的电机连线、限位开关连线。



准备:
●按JTJ/T0602的方法准备沥青试样,当试验改性沥青时,改性剂的加入应根据要求的方法操作并搅拌均匀。
●将试样容器放入60℃~80℃烘箱中,预热1h。
●用三氯乙烯溶剂擦净拉伸头半球圆头,装入定位支架中干燥待用,将热沥青试样逐渐注入预热的试验容器中,质量为50g±1g,注意试验中不得混入气泡。
●迅速将拉伸半球圆头浸入沥青试样中,定位支架架在试样容器上方,用定位螺母压紧固定,使半球圆头上面恰好与沥青试样齐平(见试验器装样示意图),在室温下静置1h ~ 1.5h,此时试样稍有收缩,适当调整定位螺母,使半球圆头高度保持与沥青上表面齐平。
●将安装好的粘韧性试验器连同试样与起置入温度为25℃±0.1℃的恒温水槽中的架子上保温1h ~ 1.5h。



用途:

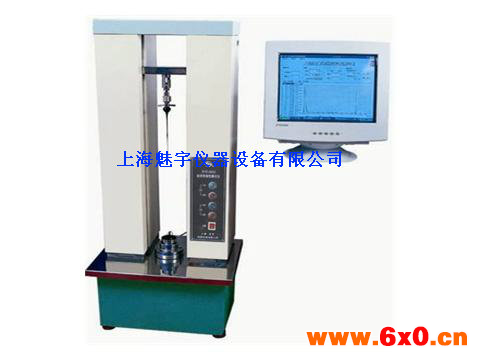

该仪器可用于沥青在特定条件下粘韧性测试,符合JTJ052-2000中的T0624-1993规定要求。它由PC机(可选择配喷墨打印机)、微机数据采集系统、粘韧性试验器、拉伸试验机等必备的配套装备组装而成。主机采用PC机与下位机进行串行通讯实现对荷重、变形的检测,并自动计算出沥青的粘韧性、韧性。仪器具有拉力均匀等速、外形轻巧、操作简便等特点,上位机检测软件界面美观,资料存储和处理方便、快捷,配上喷墨打印机即可直接打印相关的报告资料。



参数:
●拉伸速度: 500mm/min。
●zui大加载能力:1000N。
●拉力非线性误差:<0.5%。
●拉力采样间隔: 0.5mm。
●位移测量范围:610mm(标准要求)。
●变形测量误差:±0.5mm。
●供电电源:220V±10% 50Hz AC 250W。
●外型尺寸:530×400×1220mm。



功能:
●自动完成试验,记录试验曲线数据和zui大拉力。
●自动计算沥青粘韧性值。
●微型打印机输出试验数据和曲线图。
●下限位保护。



结构及原理:
主机由拉伸机构、试验器、软件处理系统等组成。对沥青粘韧性进行全自动试验,启动试验后,仪器自动控制拉伸系统进行延伸试验,并记录位移拉力曲线数据,试验完成后自动计算沥青韧性和粘韧性,并可以打印试验结果和拉力位移曲线图。



操作:
按键操作说明
●<试验> 用来启动试验,按下该键后,试验启动,拉伸头开始上升,此时可以按下<停止>键中断试验。
●<停止> 在试验过程中和归位过程中,按下该键停止电机运转。
●<打印> 试验完成后,按下该键打印试验结果和曲线图。
●<归位> 试验完成后,按下该键,拉伸头自动归位到限位位置。到达限位位置后,再按下该键,可以点动操作电机运转。
