什么是轮毂电机呢？顾名思义就是把电机做到了轮毂里面，直接驱动车轮。轮毂电机技术又称车轮内装电机技术，它的最大特点就是将动力、传动和制动装置都整合到轮毂内，因此将电动车辆的机械部分大大简化。轮毂电机技术并非新生事物，早在1900年，就已经制造出了前轮装备轮毂电机的电动汽车，在20世纪70年代，这一技术在矿山运输车等领域得到应用。而对于乘用车所用的轮毂电机，日系厂商对于此项技术研发开展较早，目前处于领先地位，包括通用、丰田在内的国际汽车巨头也都对该技术有所涉足。
轮毂电机的结构形式
轮毂电机动力系统通常由电动机、减速机构、制动器与散热系统等组成。轮毂电机动力系统根据电机的转子型式主要分成两种结构型式：内转子型和外转子型。如图所示为两种型式轮毂电机的结构简图。通常，外转子型采用低速外传子电机，电机的最高转速在1000－1500r/min左右，无任何减速装置，电机的外传子与车轮的轮辋固定或者集成在一起，车轮的转速与电机相同。内转子型则采用高速内转子电机，同时装备固定传动比的减速器。为了获得较高的功率密度，电机的转速通常高达10000r/min。减速结构通常采用传动比在10：1左右的行星齿轮减速装置，车轮的转速在在1000r/min左右。

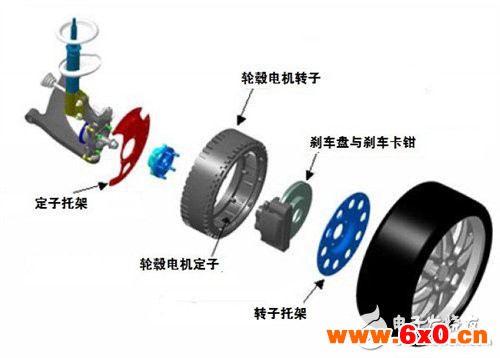

内转子型
高速内转子的轮毂电机具有较高的比功率，质量轻，体积小，效率高，噪声小，成本低；缺点是必须采用减速装置，使效率降低，非簧载质量增大，电机的最高转速受线圈损耗、摩擦损耗以及变速机构的承受能力等因素的限制。低速外转子电机结构简单、轴向尺寸小，比功率高，能在很宽的速度范围内控制转矩，且响应速度快，外转子直接和车轮相连，没有减速机构，因此效率高；缺点是如要获得较大的转矩，必须增大发动机体积和质量，因而成本高，加速时效率低，噪声大。图所示为两种结构形式的轮毂电机。这两种结构在目前的电动车中都有应用，但是随着紧凑的行星齿轮变速机构的出现，高速内转子式驱动系统在功率密度方面比低速外转子式更具竞争力。

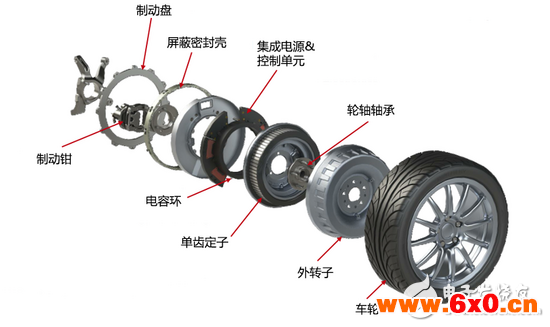

外转子型
轮毂电机动力系统由于电机电制动容量较小，不能满足整车制动效能的要求，通常需要附加机械制动系统。轮毂电机系统中的制动器可以根据结构采用鼓式或者盘式制动器。由于电动机电制动容量的存在，往往可以使制动器的设计容量可以适当减小。大多数的轮毂电机系统采用风冷方式进行冷却，也有采用水冷和油冷的方式对电机、制动器等的发热部件进行散热降温，但结构比较复杂。
电机磁场的类型分类
轮毂电机系统的驱动电机按照电机磁场的类型分为径向磁场和轴向磁场两种类型。对比如下：
（1）轴向磁通电机的结构更利于热量散发，并且它的定子可以不需要铁心；
（2）径向磁通电机定转子之间受力比较均衡，磁路由硅钢片叠压得到，技术更简单成熟。
轮毂电机的电机类型分为永磁、感应、开关磁阻式。其特点如下：
（1）感应（异步）电机结构简单、坚固耐用、成本低廉、运行可靠，转矩脉动小，噪声低，不需要位置传感器，转速极限高；缺点是驱动电路复杂，成本高，相对永磁电机而言，异步电机效率和功率密度偏低；
（2）无刷永磁同步电机可采用圆柱形径向磁场结构或盘式轴向磁场结构，具有较高的功率密度和效率以及宽广的调速范围，发展前景十分广阔，已在国内外多种电动车辆中获得应用；
（3）开关磁阻式电机具有结构简单，制造成本低廉，转速/转矩特性好等特点，适用于电动汽车驱动；缺点是设计和控制非常困难和精细，运行噪声大。
