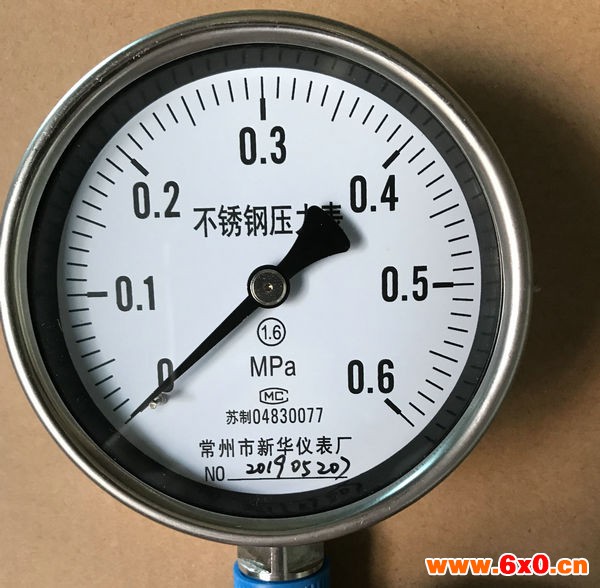

Y-100B-FA不锈钢压力表0-2.5MPA

来源:网络  作者:网络转载   2019-10-09 阅读:426

Y-100B-FA不锈钢压力表0-2.5MPA采用工艺生产的膜盒作为测量微小压力的产品,是一款在工业测量微压和负压常用到的压力表,主要测量对铜合金无腐蚀性、无爆炸危险气体的压力,膜盒压力表是由不锈钢材料生产而成,广泛应用于锅炉通风、由测量系统(包括接头、膜盒等)、传动机构、指示装置和外壳组成。导压系统及外壳均用不锈钢材料制成,采用密封型结构,防止污秽物侵入。当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表度盘上指示出来。

Y-100B-FA不锈钢压力表0-2.5MPA选型方式:

型号结构形式测量上限 KPa精确度 %

YE-100-B
YE-100Z-B

径向无边
轴向无边
4;6;10;16;25;40;60;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30±2.5
(±1.6)
YE-150-B径向无边

技术参数:
1、测量范围(kPa):0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60
2、使用环境条件:-25~55℃、相对湿度不大于80%
3、抗工作环境振动:VH3级
4、重量:0.5kg

Y-100B-FA不锈钢压力表0-2.5MPA广泛应用于石油、化工、化纤、冶金、电站、食品等工业部门对耐腐蚀、耐高温要求较高的工艺流程中测量各种流体介质的压力。

不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。

对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉动影响。

不锈钢压力表常见故障分析

一是指针不动或很少移动,原因可能是以下几种:1.校验器阀门没打开2.指针松动,指针的一端碰到刻度盘。3.校验器接头密封垫圈的中心孔堵死,工作介质无法传入压力表内。4.校验器油杯内介质太脏,堵塞了弹簧管或传输通道。5.校验器丝杆顶端的橡胶皮碗损坏或者是弹簧管破裂导致大量漏油。

二是指针往回倒。校验器漏油或者是油杯针型阀不光滑导致密封性不好,也可能是弹簧管有裂缝。这些故障都是常见并容易解决的。

三是跳针现象。扇形齿轮的齿牙可能有锈蚀,磨损,污物。或者指针轴倾斜,弯曲与刻度盘单侧摩擦。

四是指针不回零、回程误差和轻敲位移超差。游丝没有足够盘紧或张大,或者是指针松动。

安装注意事项:

1、测压点的选择,所选择的测压点能反映被测压力的。

(1)要选在被测介质直线流动的管段部分,不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。

(2)测量流动介质的压力时,应使取压力点与流动方向垂直,清除钻孔毛刺。

(3)测量液体压力时,取压点应在管道下部,使导压管内不积存气体,测量气体时,取压点应在管道上方,使导压管内不积存液体。

气体管道、燃烧装置等其他类似设备上。

Y-100B-FA不锈钢压力表0-2.5MPA
