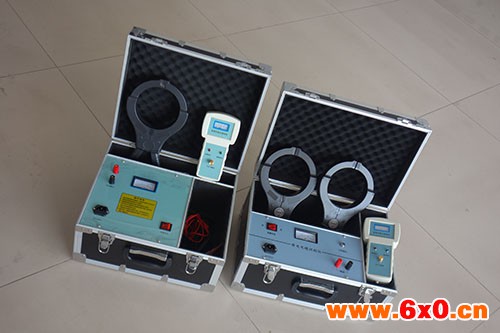

电缆识别仪的使用说明及注意事项

使用说明

接线方法分为2种：直连法和耦合法，直连法只适用于不带电的电缆的识别，耦合法带电不带电都可以进行准确识别。
A）直连法：待识别的电缆地线断开，信号电流输出线（红）接任一好相，被接相另一端接大地。信号电流回流线（黑）接大地。识别方法：首先判断相位，以表头指针的初始摆幅为准，按照图示方向让电流顺着接收钳指示的方向流过。如果是待识别的电缆，那么表头指针的初始摆动方向应该是向右。在相位判断过程中，如果出现多条电缆同相位的情况可以进行幅度对比，调整灵敏度旋钮到合适位置，对幅度进行对比，幅度最大的就是待识别电缆。
B）耦合法：使待识别电缆两端与大地相连（通过芯线、屏蔽或者铠都可），构成闭合回路。输出耦合钳方向和接收耦合钳方向一致时表头指针方向正偏的电缆是待识别电缆。

注意事项

1、应以相位判断为主，幅度为辅助的判断方法。
2、识别仪主机输出红色插座应连接至待识别电缆的好相或绝缘值相对高的一相，而待识别电缆的终端对应该相也必须可靠接大地。
3、接线时注意，必须与大地构成回流。
