脉宽调制的全称为PulseWidthModulator、简称PWM、由于它的特殊性能、常被用于直流负载回路中、灯具调光或直流电动机调速、HW-1020型调速器、就是利用脉宽调制（PWM）原理制作的马达调速器、PWM调速器已经在：工业直流电机调速、工业传送带调速、灯光照明调解、计算机电源散热、直流电扇等、得到广泛应用。
HW-A-1020型（DC12v24v电压通用型）调速器、工作原理：是通过改变输出方波的占空比使负载上的平均电流功率从0-100％变化、从而改变负载、灯光亮度/电机速度。利用脉宽调制（PWM）方式、实现调光/调速、它的优点是电源的能量功率、能得到充分利用、电路的效率高。
例如：当输出为50％的方波时，脉宽调制（PWM）电路输出能量功率也为50％，即几乎所有的能量都转换给负载。而采用常见的电阻降压调速时，要使负载获得电源最大50％的功率，电源必须提供71％以上的输出功率，这其中21％消耗在电阻的压降及热耗上。大布部分能量在电阻上被消耗掉了、剩下才是输出的能量、转换效率非常低。
此外HW-A-1020型调速因其采用开关方式热耗几乎不存在、HW-A-1020型调速在低速时扭矩非常大、因为调速器带有自动跟踪PWM、另外采用脉宽调制（PWM）方式、可以使负载在工作时得到几乎满电源电压、这样有利于克服电机内在的线圈电阻而使电机产生更大的力矩率。

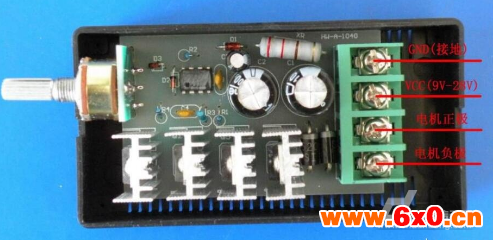

PWM直流电机接线方式
接线方式：HW-A-1020型调速器有三个接线端、具体接线方法请参考文字叙述如下
（1）黑线：接直流电源负极或使用电瓶时接电瓶打铁，
（2）红线：接直流电源正及或使用电瓶时接电瓶正极，
（3）电机正极：接直流电源正极或使用电瓶时接电瓶正极，
（4）蓝线：接直流电机负极
使用说明：接线正确后、通电顺时针调节旋扭、这时可听见或感到调速开关内部有清脆的声音、这时证明内部开关已打开随着旋扭的角度不断的加大控制电机转速不断的加速、当把旋扭旋到底时电机的速度也达到最高速。注意：正负极切勿接反。
