沥青综合性能试验仪简介

沥青综合性能试验仪简介：
该仪器是多功能沥青混合料综合试验机，本试验机采用主机和控制一体式设计，采用了双传感器设计，带伺服系统，可以的控制任何加载速率，除了可以完成常见的沥青混合料的力学实验外，它还可利用多种仪器附件用于测定各种土工试件的无侧限抗压强度，间接抗拉强度（劈裂试验）承载比试验（包括浸膨胀量测定），还可用于测定沥青混合料的热稳定性和抗塑性流动的性能——稳定度和流值（马歇尔试验）以及其它多种需要施加垂直载荷的试验。

相关设备气动冲片机

沥青综合性能试验仪参数：
★仪器zui大额定载荷：100KN（30KN可选）。
★丝杠盘zui大移动距离：200mm。
★电动机规格：220V、1KW、2000r/min进口伺服电机。
★机动速度：0.2mm/min-50mm/min可调；1mm，2mm，5mm，10mm，50mm速度直接可选（仅对配备伺服系统的版本有效）。
★压力通道1量程：100KN（10T）。
★压力通道2量程：30KN（3T）。
★分辨率：0.01KN。
★压力精度：0.5%。
★位移传感器（双通道）量程：15mm。
★位移传感器分辨率：15mm：0.001mm。
★位移传感器精度：优于0.5%。
★电源输入：三相380V±10％。
★整机功耗（控制系统）：30W（Max）。
★辅助加热器功率：2000W。
★压缩机功率：1000W。
★控温精度：0.5℃，分辨率：0.1℃。
★恒温范围：-25℃~70℃。
★外形尺寸:1216mm×640mm×1750mm。
★环境温度： ≤30℃。
★相对湿度： ≤85%。
★整机功耗： 4KW。
★仪器净重： 500kg。
★电源电压：380v 三相四线。

沥青综合性能试验仪主要功能：
★内置USB主机接口，内置USB接口的彩色喷墨打印机驱动，可以完成试验结果和曲线图打印输出（选装）。
★内置微型打印机驱动，可以连接微型打印机输出试验结果以及简单的曲线图（选装）。
★内置数据存储功能，可以保存试验参数，试验类型，试验编号，试验结果，试验曲线数据流等共计10组数据，并且可以在液晶屏上直接查看。
★压力，位移均可以设置15个停机点，可以检测破碎点，峰值，并可以通过设置，可以将部分功能关闭，通过压力量程选择，记录点设置，暂停功能，破碎点检测等功能组合，可以完成绝大部分材料的试验要求。
★仪器自动控温，目标温度可以在-25℃~70℃之间任意设定。
★可以连接PC机，使用《沥青混合料试验系统软件》可以完成实验的操作，计算，报表打印等功能。本仪器可以脱离PC机独立运行，但是对于未安装微型打印机的仪器，则不能打印试验结论，建议连接PC机，使用强大的PC软件来完成实验的操作和数据处理，获得更的试验结论和完整的报表数据。
★240×128大屏幕液晶显示，数字键盘，液晶屏上可以显示完整的试验数据和实时试验曲线。内置嵌入式实时OS，模块化软件设计，菜单式操作，操作简单明了，功能完备。
★2路分时压力传感器输入通道，可以配置不同的量程完成不同功能的试验。
★RS232通讯口，内置通讯协议与本公司同类产品一致，上位机软件无需改动即可与本仪器联机，完成试验启动停止，试验结果数据和试验过程数据的读取。

沥青综合性能试验仪特点：
重新设计的一体式控制系统，采用高速双CPU设计，大屏幕（240×128点阵）LCD中文图形液晶显示，采用模拟数字分离设计，高速采样CPU专门负责数据采样，同时支持2路位移传感器输入，精度高，并采用内置实时RTOS，试验软件功能完善，可以完成多种材料的非常规试验，同时可以连接PC机通讯，具有数据保存，USB主机接口，直接连接USB喷墨打印机等功能。除此之外，本仪器还具有恒温箱，可以进行某些试验要求的低温试验，仪器自动恒温，温度波动小于0.5℃。

注意事项：

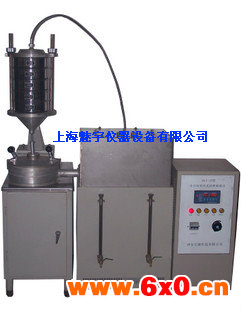

■当全自动沥青含量快速抽提仪在抽提的过程中，因停电而中断抽提时，不能带载2次启动，否则会因离心杯中的矿粉，沥青和三氯乙烯混合液引起重心偏移，损坏离心筒，因此抽提停电，必需清理试样及离心杯，按新的试验重新开始。
■长途运输时，要特别注意防震，仪器设备要分别装入专用包装箱，箱内垫以塑料泡沫或软纸，四周填充密实，勿使之松动摇晃，装卸车时小心轻放，不能碰撞，以确保仪器外表美观，功能完好。
■仪器两天以上不使用，要将蒸发箱的沥青，三氯乙烯混合液和溶剂箱的三氯乙烯放出，分别存放在专用密封塑料筒内，以防对仪器腐蚀。
■离心筒，离心机顶盖两个部位的密封圈，每使用一次涂一次凡士林油。
■由于安装使用不当，或仪器设备发生故障，会使试验无法正常进行。如果仪器严重损坏必须交有关人员检修。

安装与连接：
全自动沥青含量快速抽提仪必需置于有顶面防护的房间或棚子中，距离墙面100cm。仪器底座放置好后，应该校正水平，然后才能放置蒸发冷凝箱，连接控制仪和冷却水管，在确认出380V及零线供电正常的情况下，黑色线为零线将仪器接通电源。

使用前的检查：
仪器在长途运输和长时间不用，再度使用前首先进行必要的检查和运转，确保安全*，以防发生意外。
■从溶剂孔注入三氯乙烯溶剂（约二十公斤）
■检查仪器工作是否正常：接通电源，启动工作开关，再按冲振及抽提键，使控制部分将进入工作状态。
■检查离心杯运转是否正常，按抽提键，此时离心机处于*级转速运转，观察其转向，正常状态下离心机按逆时针方向旋转〔与电机旋转方向（箭头方向）一致〕。
■检查喷淋盖内喷头是否堵塞。

试验准备：
■取下筛网，按孔径依次从小到大自下而上放好，将称量过的沥青混合料试样放入zui上层的筛中。
■将整套筛网放在振动架的漏斗上，盖上喷淋盖，旋紧螺栓。
■将称量好的离心杯压入离心筒内，盖上离心盖，放正振动器支架，旋紧手柄，将导流管插入离心盖的中心孔内。

油石比的计算：
沥青混合料中矿料的总质量由两部分组成。
mα=m1+m2
式中：mα－沥青混合料中矿料的总质量（g）
m1－筛网中倒出的集料烘干后的质量（g）
m2－离心杯滤纸试验前后的增量（g）
沥青混合料中沥青质量为沥青混合料总质量与矿料总质量之差。
mb=m－mα
式中：mb－沥青混合料中沥青质量（g）
m－沥青混料总质量（g）
mα－沥青混合料中矿料总质量（g）
沥青混合料的油石比，可由下式求得：
pα=m－mα/mα×100%
式中： pα－沥青混合料的石油比（%）

参数：
■试样容量 1000g～3000g。
■抽提精度 约0.1%。
■抽提时间 20～40分钟/次。
■离心轴转速 6000rpm。
■整机功率 4KW。
■电源 三相4线380V 50Hz 。
■净重 ≈300kg。
■主机外形尺寸（长×宽×高） 1100×720×1680mm。
■环境温度：≤35℃。
■相对湿度： ≤85%。

简介：
该仪器可对集料进行初步筛分.以评定路面施工时商品沥青的质量，也适用于旧路调查时检测沥青及沥青混合料的沥青用量。是公路交通行业施工单位、试验室、科研单位及教学机构的必备设备，可以实现自动筛分，自动回收三氯乙烯，自动回收矿粉。
