51单片机ULN2003驱动步进电机的典型应用电路图解

来源:网络  作者:网络转载   2019-09-26 阅读:106

ULN2003是高耐压、大电流复合晶体管阵列,由七个硅NPN复合晶体管组成,每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器来处理的数据。

51单片机是对所有兼容Intel8031指令系统的单片机的统称。该系列单片机的始祖是Intel的8004单片机,后来随着Flashrom技术的发展,8004单片机取得了长足的进展,成为应用最广泛的8位单片机之一,其代表型号是ATMEL公司的AT89系列,它广泛应用于工业测控系统之中。很多公司都有51系列的兼容机型推出,今后很长的一段时间内将占有大量市场。51单片机是基础入门的一个单片机,还是应用最广泛的一种。需要注意的是51系列的单片机一般不具备自编程能力。

51单片机ULN2003驱动步进电机的典型应用电路图解

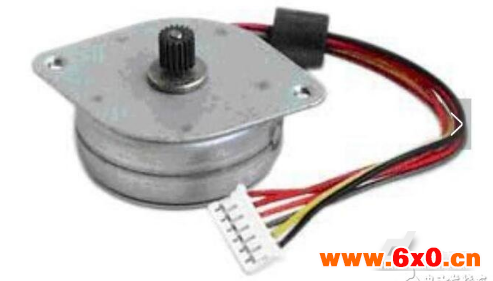

51单片机ULN2003驱动步进电机-_典型应用电路图。该步进电机有6根引线,排列次序如下:1:红色、2:红色、3:橙色、4:棕色、5:黄色、6:黑色。采用51驱动ULN2003的方法进行驱动。

这款步进电机的驱动电压12V,步进角为7.5度。一圈360度,需要48个脉冲完成。

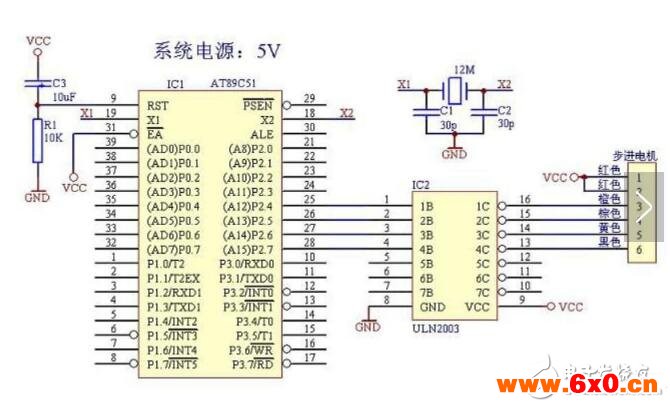

51单片机ULN2003驱动步进电机的典型应用电路图

ULN2003的驱动直接用单片机系统的5V电压,可能力矩不是很大,大家可自行加大驱动电压到12V。
