德国GMC-I集团家用电器，空调变频器、电机和压缩机测试方案

家用电器及关键零部件效率和电气安规测试管理要求

1、能效测试

2、电气安规测试管理要求

3、 电磁兼容测试要求（谐波闪烁）

4、工厂的电能质量问题（供电电能质量问题，谐波问题）

随着工业的快速发展，大量的直流设备、变频调速设备及其他非线性负载的广泛应用，愈来愈多谐波电流注入了电网。高次谐波的产生，增加了电能谐波损耗，降低了系统功率因数；对电力系统有很大的危害，它不仅影响电力系统的质量而且还对电力系统的可靠性有很大的影响，严重时造成继电保护误动，烧毁微机保护线路板、数字电能表及其它微机装置。

工厂实验室和生产线供电电能质量需要能够满足国标要求，才能保证产品研发测试和生产有序进行。另外使用终端现场由于电能质量问题导致电器无法正常运行时，需使用电能质量分析仪测试、记录和分析该供电异常，再进一步改进产品，使其能满足各种苛刻的使用条件。

企业需重视电能质量问题，发现问题时能及时有效治理。

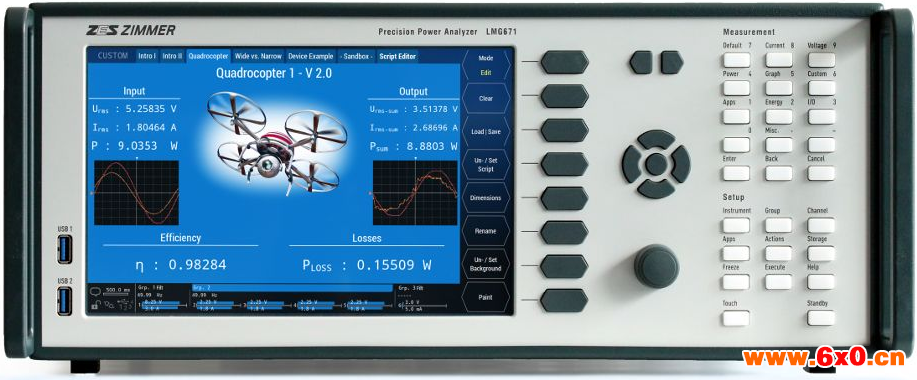

1、高精度双路径功率分析仪：LMG671  ★★★


■ 1~7组通道自由配置：一台主机最大可同时测试7路电压和电流
■ 可选最适合的精度带宽：0.03%测量值+0.03%量程峰值(基本精度)，DC…500kHz
■ 全动态量程连续可用：
5mA到32A(14档量程保证测试精度)，3V到1000V(10档量程，兼备250V和400V量程档位)
■ 独有的双路径技术：两种带宽下的功率同时测量（可同时显示、存储滤波器打开和关闭的测量值）
■ 专业谐波分析能力：谐波、间谐波主机显示1000次，通过指令调用到2000次
■ 远程控制软件：标配USB和千兆以太网接口，可实现PC远程操作及数据存储
■ 高级测试模块选件：事件触发录波、无间隙采样录波模块和CE谐波闪烁分析模块

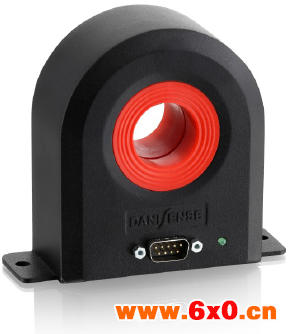

■ 专业全面的传感器：0.01% AC/DC高精度电流传感器，测试电流50A~10kA

应用：
■ 变频器、电机和压缩机设计、研发阶段的能效测试、产品性能测试（滤波器调测、谐波分析等）
■ 家电待机功耗测试

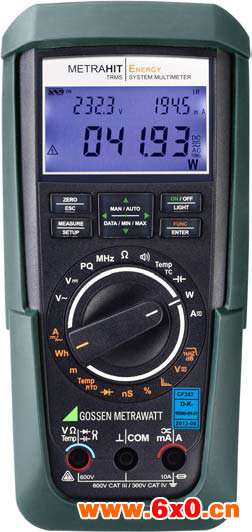

2、电能功率多用表：METRAHIT｜ Energy  ★★★

■ 具有功率和电能测量功能的多用表
■ 显示分辨率60,000位码，电压基本精度0.05%(DC)
■ 电流测量：直接测量从10nA至10(16)A，可连接电流传感器
■ 功率测量：有功功率、无功功率和视在功率
■ 电能测量：有功电能、无功电能、视在电能、周期可设的平均机最大功率
■ 供电质量分析：过电压及欠电压检测，暂升/暂降，电压峰值及瞬态值
■ 谐波分析，峰值因数，电导率，低阻抗，占空比和线缆长度
■ 可在进行变频器输出等测试时，选择激活1kHz/-3dB电压测试低通滤波器
■ 测试功能：VAC,AC+DCTRMS(100kHz), VDC,AAC,AC+DCTRMS, ADC, dB, Hz(V),Hz(A),Ω, uF, diode,℃

应用：
■ 用来获知消费电子产品、通信器材、IT装置、家用电器等设备在工作及待机状态的电能消耗状况
■ 可对单相供电电路进行电能质量分析

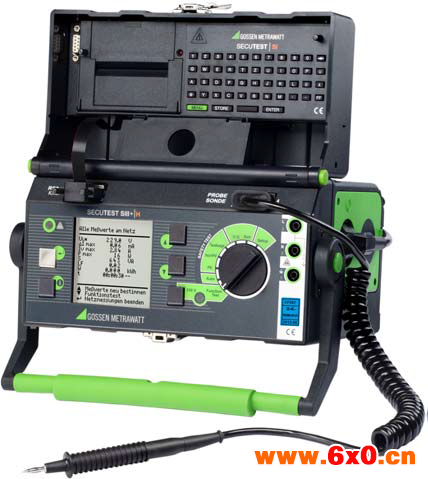

3、综合电器安规测试仪：SECUTEST｜ SIII+  ★★★

■ 保护导体测试：测试电流200mA和10A，最大可选25A；
■ 绝缘电阻测试：电压最大可到500V DC，电阻测试范围310MΩ；
■ 泄露测试：泄露电流、接触电流和等效泄露电流等测试；
■ 功能测试：工作电压、电流、功率、功率因数和能量累积等；
■ 耐压测试模块选件：测试电压最大可调到6kV DC(等效4kV AC)；

适用标准：
GB 4706 (IEC60335) 家用和类似用途电器的安全
应用：
■ 产品设计研发阶段电气安全测试
■ 生产线批量电气安全测试
■ 产品售后电气安全测试

4、综合电器安规测试仪：HAL 104  ★★★

■ 保护导体测试：测试电流最大可至40A；
■ 绝缘电阻测试：测试电压最大可调到6kV DC，电阻测试范围到500MΩ；
■ 耐压测试：测试电压最大可调到5kV AC，6kV DC，并可选择ARC弧检测；
■ 功耗测试：输出功耗测试；
■ 泄露测试：泄露电流、接触电流测试；
■ 小巧便携，200W x 300H x 370D mm。
应用：
■ 产品设计研发阶段电气安全测试
■ 生产线批量电气安全测试
■ 产品售后电气安全测试

5、毫欧绝缘多功能测试仪：METRA HIT｜IM XTRA  ★★★

■ 绝缘测试：测试电压50-1000V DC，绝缘电阻3.1GΩ
■ 吸收比DAR和极化指数PI测量
■ 四线法毫欧测试/极小的接触电阻测试：
测试电流200 mA 或1 A，最小分辨率1μΩ
■ 两线法毫欧/小电阻测试：测试电流200 mA，最小分辨率1mΩ
■ 万用表功能（V, A, Ω, F, Hz, %, RPM, °C/°F）
■ 电压电流有效值测量，可到10/100kHz带宽
■ 可开启低通滤波器1 kHz (-3 dB)
■ 接温度传感器可测试温度
■ 数据记录仪功能，测试数据连续存储记录
■ 表笔插孔自锁功能，防止插错孔位或拨错档位

应用：
■ 产品研发测试，或现场维护测试：绝缘测试，铆接、焊接点接触电阻测试，电机绕组测试。

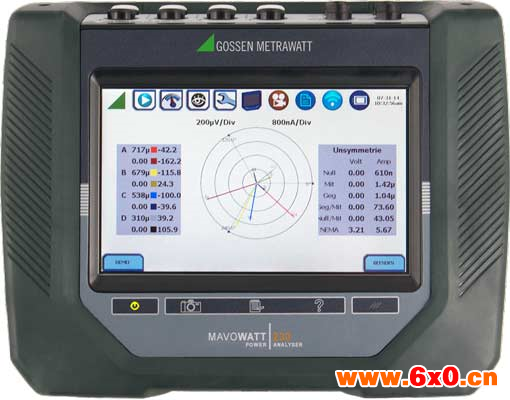

6、便携式电能质量分析仪 MAVOWATT｜230 / 30  ★★★

■ 遵循新的国际及中国电能质量和电力测量标准
■ 满足IEC61000-4-3：Class A级精度的革新产品
■ 功能强大的的后台分析软件，一键生成国标报告
■ 满足新的谐波标准IEC61000-4-7 / GB/T 14549-93
□ 电压谐波127次，电流谐波63次
□总谐波畸变率VTHD/ITHD，总间谐波畸变率
■ 电机状态监测功能
■ 需求及能耗分析

应用：
■ 工厂或现场 电能质量（谐波）测试、节能监测
■ 电器、电机能耗测试
