开关电源传导实测对比和电磁干扰测试设备方案

开关电源传导实测对比和电磁干扰测试设备方案

    开关电源的传导骚扰信号测量是EMI传导测量产品的典型应用之一，下面以某客户的开关电源为例，在标准的实验环境下(倍测检测)，使用知用电子 EMI 传导测试系统进行测量，和标准的实验室报告做对比：

1. 实验室环境配置：

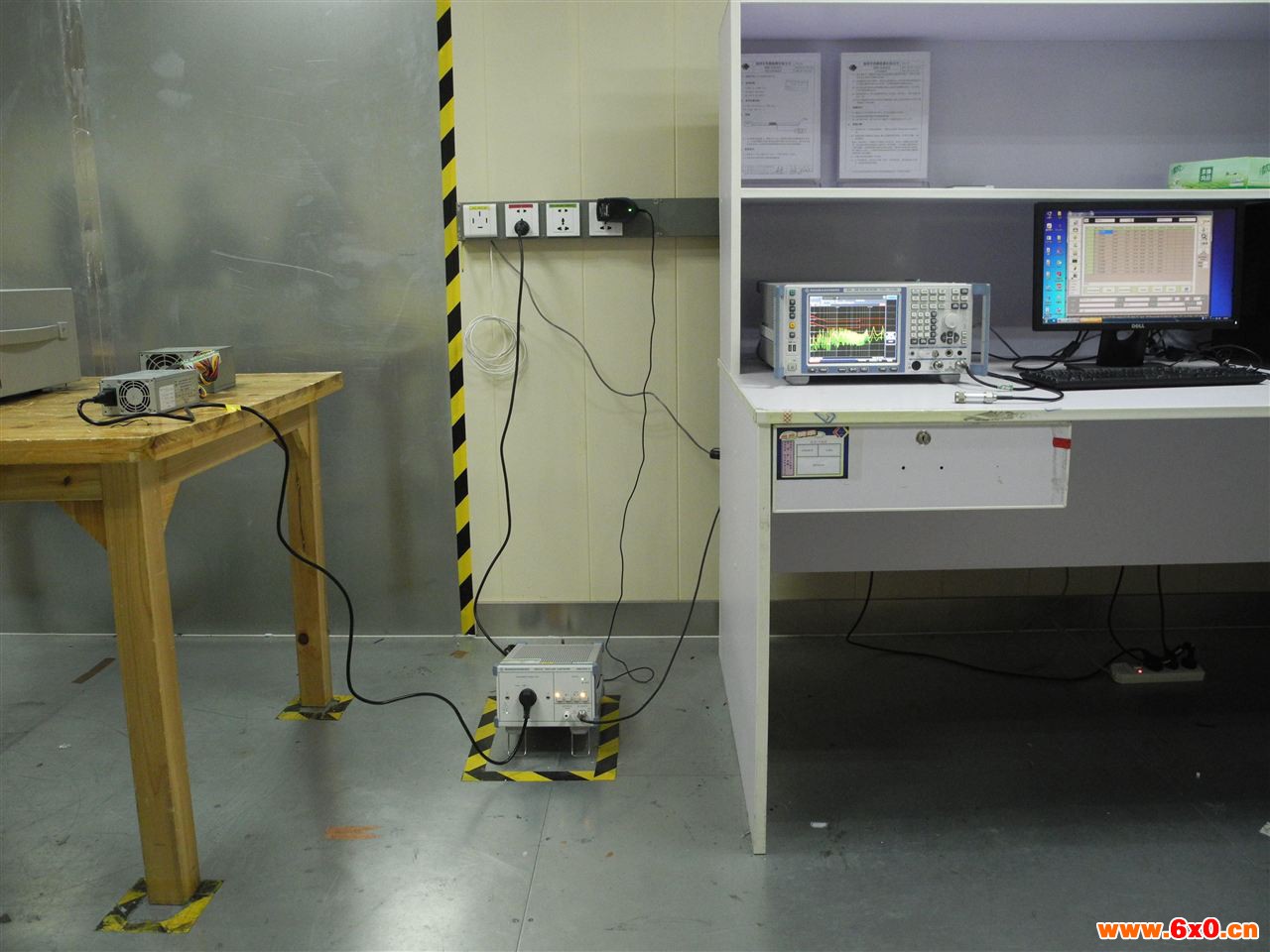

（1）倍测检测的传导骚扰测试环境如下：接收机使用 RS的ESR 系列，人工电源网络使用 RS 的 ENV216。

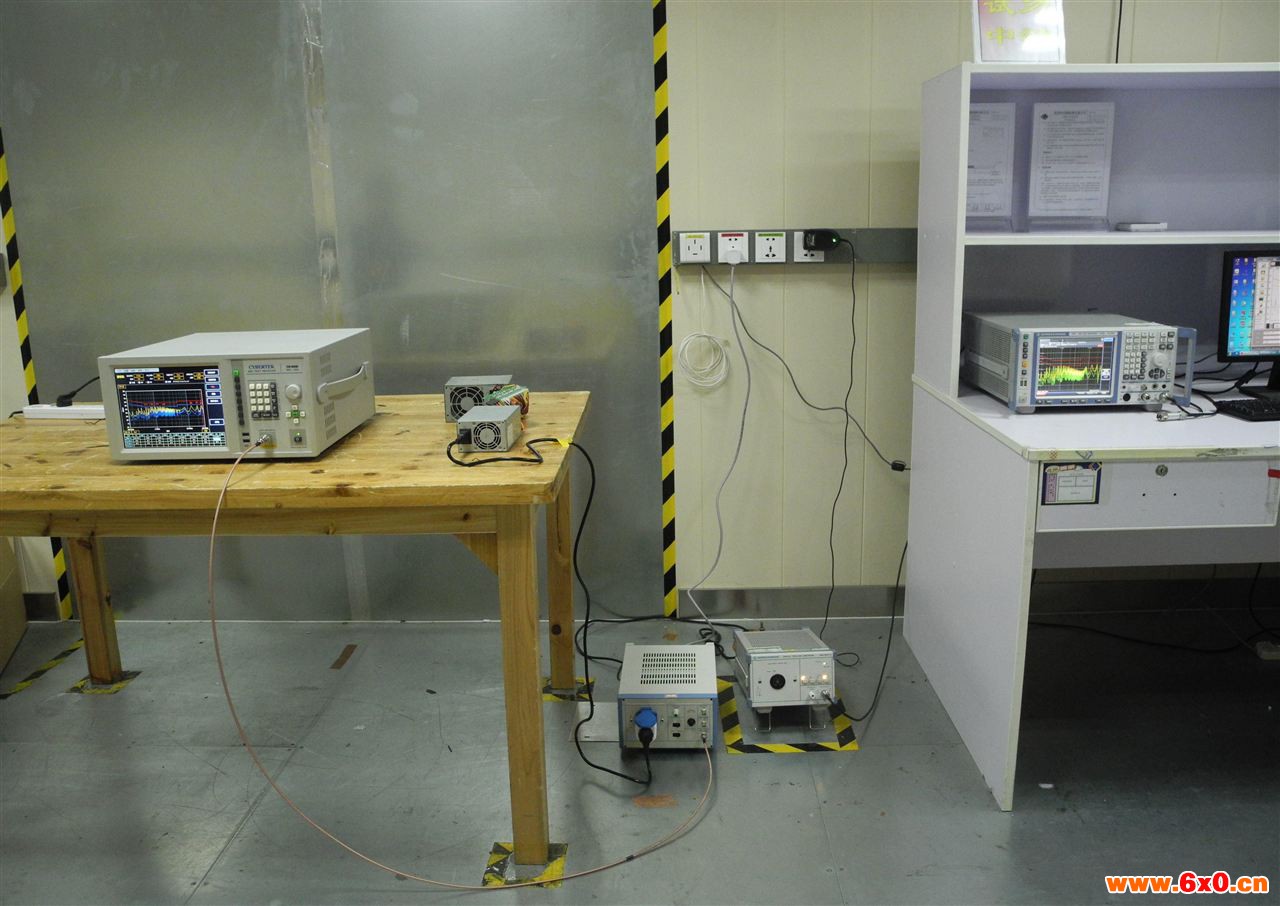

（2）知用电子在相同的实验室环境下，机器配置选择如下：

接收机使用EM5080B;人工电源网路使用EM5040B(带共差模分离功能)，参考图片如下：

2. 测试结果对比如下 ：

    在标准的测试环境下，使用倍测认证实验室的接收机和人工电源网络，和使用知用电子的接收机和人工电源网络做对比试验，

倍测的测试数据参考如下

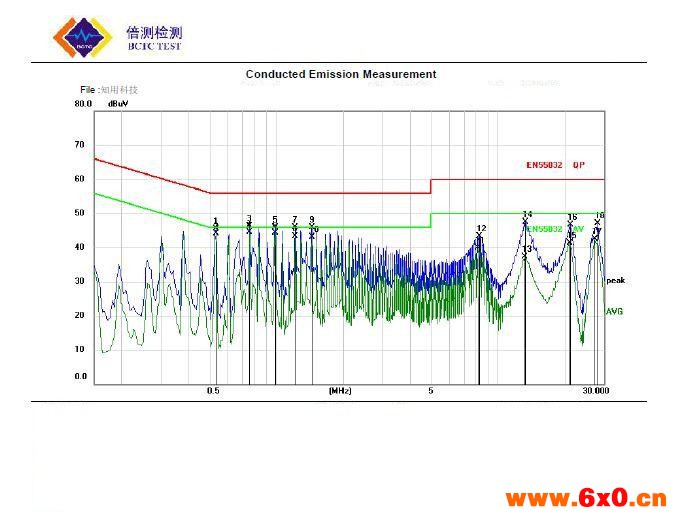

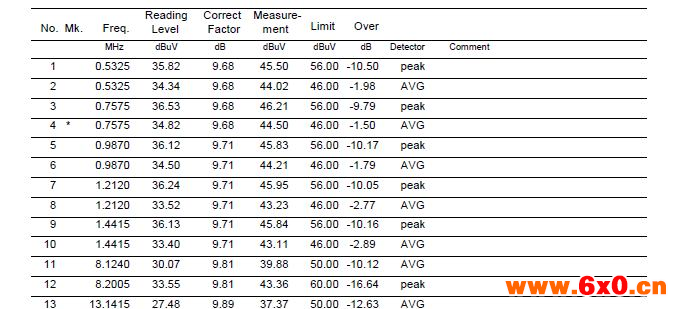

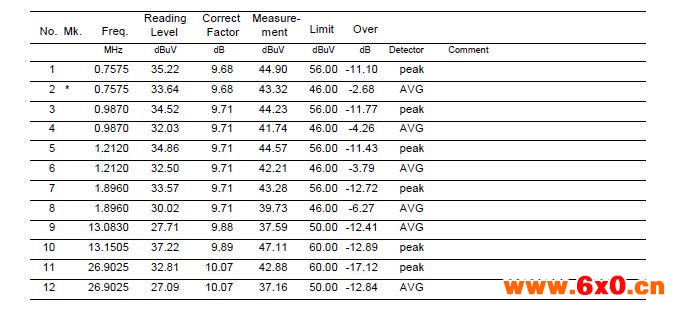

L1线结果如下：

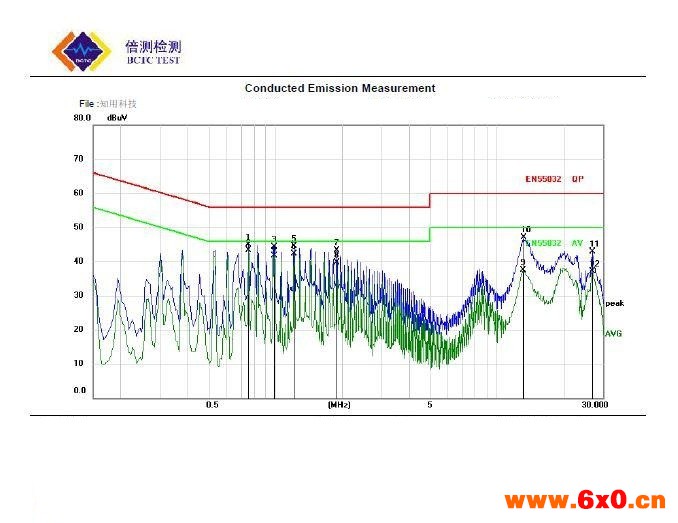

N 线结果如下 ：

  知用电子测试数据参考如下 ：

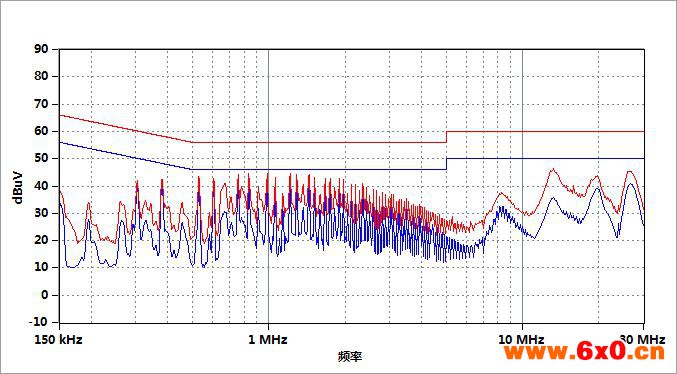

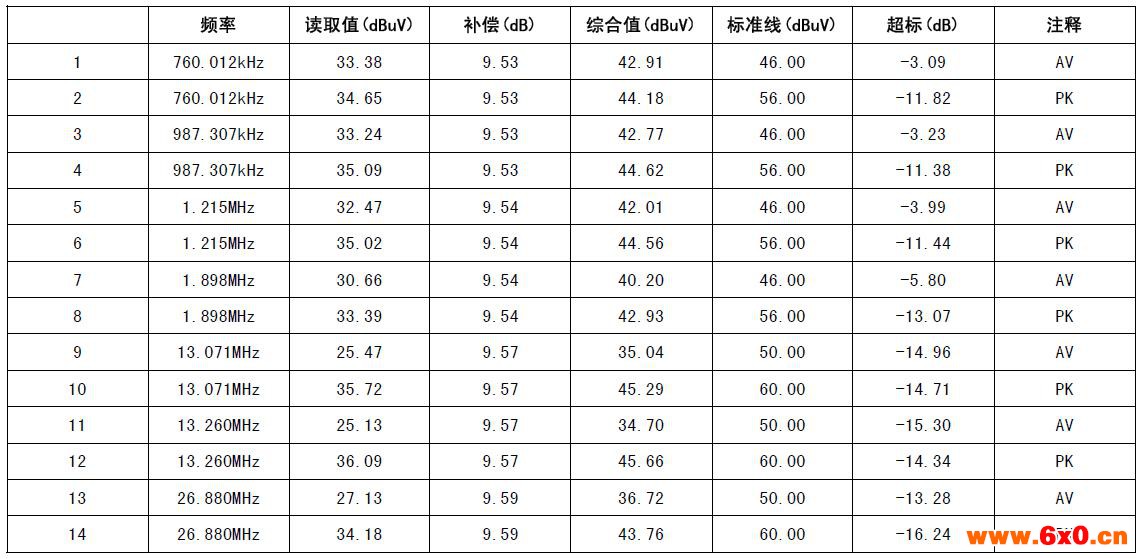

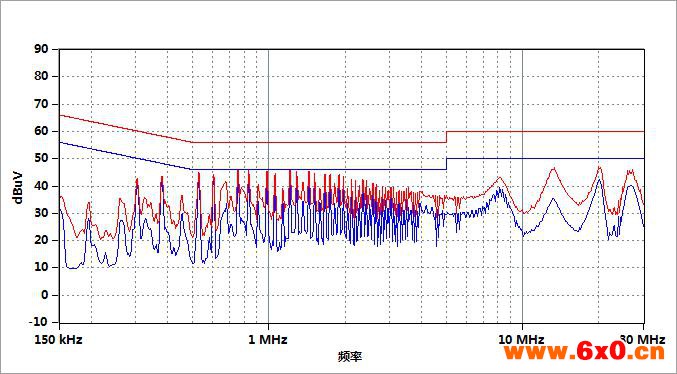

火线 线结果如下：

产品:开关电源的L1线

生产商:某厂

测试条件:倍测实验室

测试人员:陈工

测试标准:EN55022

测试模式:标准

备忘:

测试时间:2018年2月7日

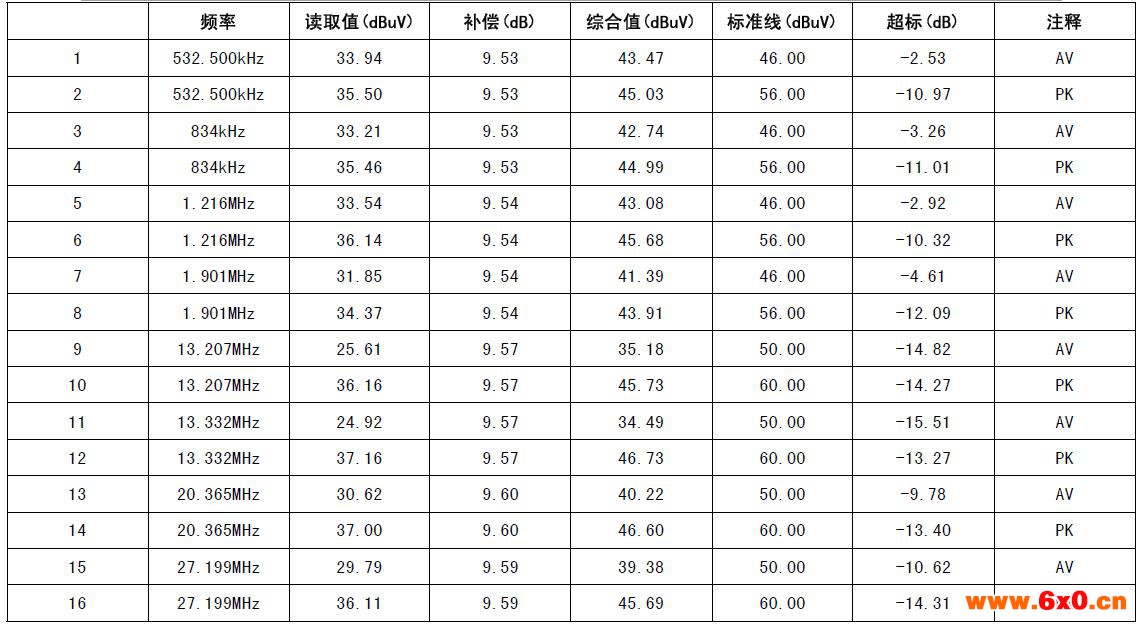

N 线结果如下：

产品:开关电源的 N 线

生产商:某厂

测试条件:倍测实验室

测试人员:陈工

测试标准:EN55022

测试模式:标准

测试时间:2018年2月7日

       通过以上实验对比看出，曲线的趋势基本一致，不同的产品传导骚扰信号是有波动的，所以不同时间的扫描，测量值有几个dB 的误差都属于比较正常的现象，知用 EMI 传导测试系统完全符合传导测量要求。
