超声波浸锡设备的工作原理

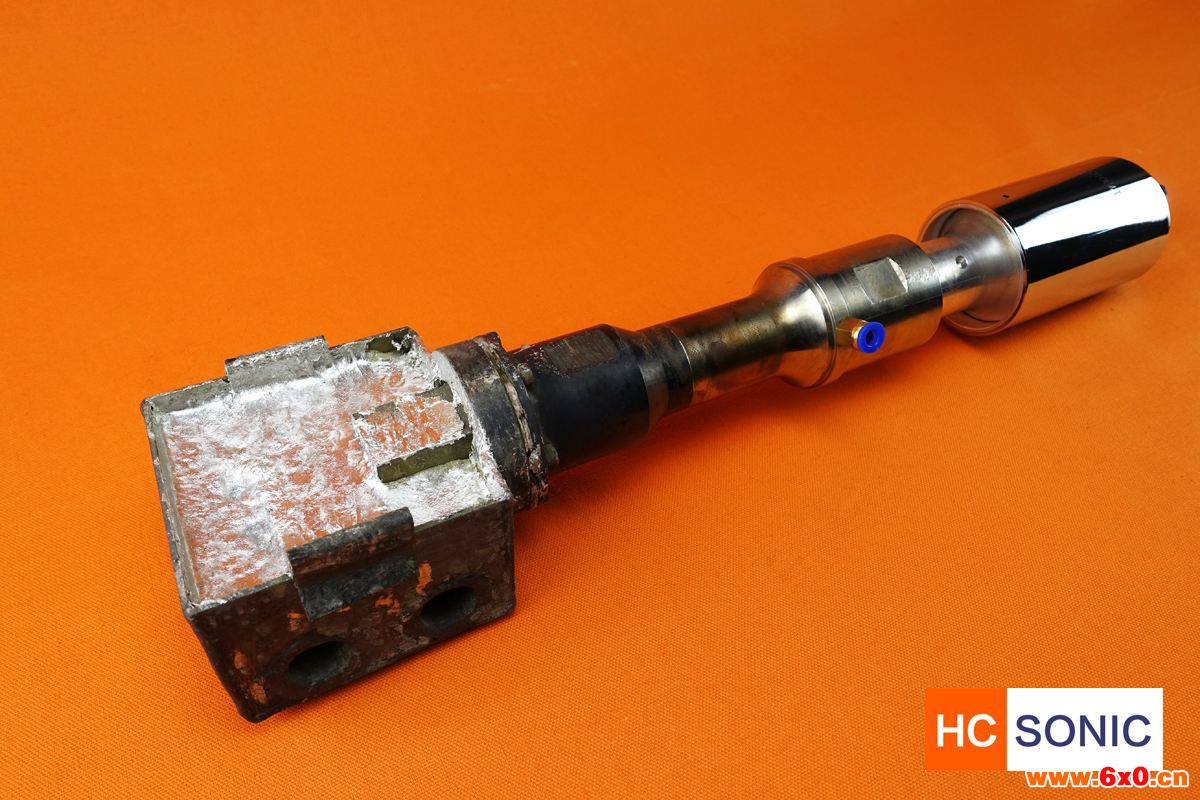

频率大于20kHz的声波称为超声波，当超声波强度超过一定值时，就可通过超声波与传声媒介的相互作用，去影响、改变、破坏媒 介的状态、性质及结构。超声波浸锡是将超声波施加于液态锡料中，产生空化效应，利用此效应破坏和去除母材表面的氧化膜， 使液态锡料润湿母材表面。超声波工具头施加于远离锡缝的位置。首先利用加热线圈将锡料和母材加热至锡焊温度，然后通过超 声波工具头向母材传递大于20 kHz的超声波振动，振幅范围为0～100μmm，振动时间在0.5～10s之间，振动结束后，让母材自然冷却，超声波锡焊的显著特点是低温无锡剂连接。
