变压器变比测试仪的测试与操作方法

变压器变比测试仪的测试与操作方法

接线方法：

从线箱中取出专用测试线，将仪器的接地端子良好接地。
把红色护套的测试线的黄，绿，红，黑四把测试钳分别夹到被测变压器的高压侧的A，B，C，O接线柱上，将另一端的插头接到仪器的A、B、C、O。不用的测试线悬空，切不能接地或互相短接。

3）把黑色护套的测试线的黄，绿，红，黑四把测试钳分别夹到被测变压器的低压侧的a，b，c，o接线柱上，将另一端的插头接到仪器的a、b、c、o。不用的测试线悬空，切不能接地或互相短接。

4）连好测试线后，接通仪器的电源线。

          2   仪器操作方法：

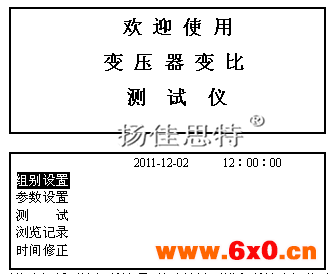

                  打开仪器电源开关，显示屏如下图

按选择键可使光标循环选择所选项，按确认键可进入所选光标的子菜单。如下：

        1  组别设置子菜单

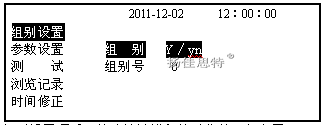

光标选定组别设置项后，按确认键进入其子菜单，如上图

： 光标选定组别后，按选择键可循环选择变压器组别方式，选择与测试变压器相同的组别方式后，按确认键确定。

： 光标选定组别号后，按选择键可循环选择组别号，选择与测试变压器相同的组别号后，按确认键确定。

          组别设置完成后，按返回键返回主菜单。

         2  参数设置子菜单

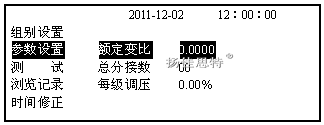

光标选定参数设置项后，按确认键进入其子菜单，如上图：

  当光标选定额定变比后，按确认键光标移到数字上，可用数字键输入或修改。输入额定变比值，仪器能自动计算误差，若不输入额定变比值或输入0.000，仪器不计算误差。显示位数为4位半。输入完成后按确认键确定。

    当光标选定总分接数后，按确认键光标移到数字上，可用数字键输入或修改。总分接数为该变压器所连有载开关的分接数。输入完成后按确认键确定。

        当光标选定每级调压后，按确认键光标移到数字上，可用数字键输入或修改。要求输入三位有效数字，输入第一位数字后，应按小数点，再输入后面的数字。输入完成后按确认键确定。

      参数设置完成后，按返回键返回主菜单。

      3  测试子菜单

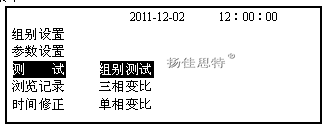

光标选定测试项后，按确认键进入其子菜单，如上图:

            当光标选定测试组别后，按确认键可实现对变压器的组别方式和组别号的测量。

            当光标选定三相变比后，按确认键可实现对A、B、C三相变比自动测量。

            按返回键返回主菜单。

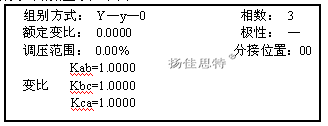

       三相变比的测试结果显示如下图：

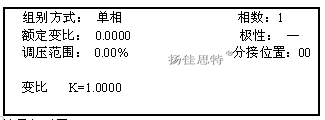

单相变比的测试结果显示如下图：

组别测试的显示结果如下图：

在以上测试结果显示状态下，按确认键可连续测试；按“．”键打印当前测试结果；按返回键则退出测试，返回主菜单。

      测试提示：

          1  当按确认键进行测试时，仪器将显示“正在测量请等待…”。

若接线有误或测试电源无输出，仪器会自动提示“接线有误或超量程”，待检查接线无误后再重新测试。
若打印机没有正确连接，在测试完毕进行打印时，仪器提示“打印机有误”，此时需检查打印机。

 注：a．在测量调压变压器时，只需输入一次参数就可以测完所有的分接数据，当仪器在一个分接测试完毕后，可直接转换分接开关，开关动作到位后，按确认键，仪器可会继续测试当前分接的数据，重复以上过程可测完所有的分接。

b． 如果在主菜单“参数设置”的“额定变比”项里设置的是0.0000，则在变比测试时仪器就只测变比数据，不会计算误差；如输入额定变比，则仪器自动计算测量误差，并显示测试结果。

           c． 测单相变压器时，将高压插座的AB两端（黄夹子、绿夹子）与高压端两侧相连，

将低压插座的ab两端（黄夹子、绿夹子）与低压端两侧相连，不用的测试钳做悬空处理，不能互相短路或接地。

  d． 进行“三相变比”测量时，应先测试变压器的连接方式并确认与变压器实际连接方式相符，否则会出现测量误差。

e.  对于Z型变压器的测试，应先在组别设置菜单中选择与被测变压器相同的组别方式后，再进行变压器的组别测试和三相变比测试。

浏览记录子菜单

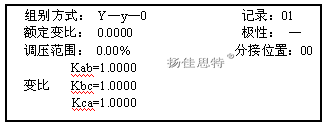

  当光标选定浏览记录后，按确认键进入历史记录的查询。显示记录如下图

在上图状态下，按选择键可翻阅下一记录，按“．”键进行打印，按返回键可返回到主菜单。仪器每测试完一组数据后便自动保存测试结果，仪器可存储200条测试记录，并且测试数据会自动更新，新的测试结果记录号为01。

  5   时间修正子菜单

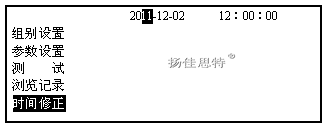

          当光标选定时间修正后，按确认键可进行日历时钟的修正，如下图

当光标选定在日历时钟上后，按选择键选择相应的时间项，依次可选定：年、月、日、时、分、秒，此时按数字键输入。修改完毕后，按确认键返回到主菜单。
