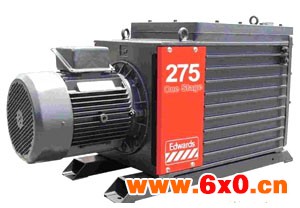

（1)爱德华真空泵整体构造形式
真空泵的泵体的布置构造决定了泵的整体构造。
立式构造的进、出气口水准设置，装配和联接管路都较为便捷。但泵的重心较高，在高速运转时稳定性差，故这种形式多用于小泵。
卧式泵的进气口在上，出气口在下。有时候以便真空系统管道安装联接便捷，可将出气口从水准方位接出，即进、排气方位是互相垂直的。这时，出气口可以从左或右2个方位开口，除接排气管道一端外，另一头堵死或接旁通阀。爱德华真空泵构造重心低，高速运转时稳定性好。一般大、中型泵多采用此种构造。
泵的2个转子轴与水平面垂直安装。这种构造装配间隙容易控制，转子装配便捷，泵占地面积小。但泵重心较高且齿轮拆装不便，润滑机构也相对复杂。
（2)爱德华真空泵的传动方式
爱德华真空泵的2个转子是通过一对高精度齿轮来实现其相对同步运转的。主动轴通过联轴器与电机联接。在传动构造布置上主要有以下两种：其一是电动机与齿轮放在转子的同一侧如图。从动转子由电动机端齿轮直接传过去带动，这样主动转子轴的扭转变形小，则2个转子之间的间隙不会因主动轴的扭转变形大而改变，故使转子之间的间隙在运转过程中均匀。这种传动方式的最大缺点是：a.主动轴上有三个轴承，增加了泵的加工和装配难度，齿轮的拆装及调整也不便；b.整体构造不匀称，泵的重心偏向电动机和齿轮箱一侧。
爱德华真空泵优点
(1)在较宽的压力范围之内有很大的抽速；
(2)转子具备良好的几何对称，故震动小，运转平稳。转子间及转子和壳体间均有间隙，不用润滑，摩擦损失小，可大大降低驱动功率，从而可实现较高转速；
(3)泵腔内无需用油密封和润滑，可减少油蒸气对真空系统的污染；
(4)泵腔内无压缩，无排气阀。构造简单、紧凑，对被抽气体中的灰尘和水蒸汽不敏感；
(5)压缩较为低，对氢气抽气效果差；
(6)转子表面为形状较为复杂的曲线柱面，加工和检查较为困难。
