无锡市新洲小学二期工程消防电源的应用

来源:网络  作者:网络转载   2019-10-09 阅读:761

缪建梅
安科瑞电气股份有限公司 上海嘉定

摘要:本文简述了消防设备电源监控系统的组成原理,分析了消防设备电源监控系统在应用中的设计依据和相关规范。通过安科瑞消防设备电源监控系统在无锡市新洲小学二期工程的实例介绍,阐述了消防设备电源监控系统功能的实现及其重要意义。
关键词:消防设备电源;监控系统;AFPM100/B1;AFPM3;消防电源监控系统;
0 项目概述
  无锡市新洲小学于2015年9月1日正式启用,是一所充满朝气的,正在成长中的年轻学校。她是无锡市新吴区一所直属的独立小学。
  学校位于无锡市新吴区梅育路以北、新洲路以西、高浪路东侧,地处联心嘉园小区,环境优美,是理想的学习场所。
  学校占地面积约4.3万平方米,设计规模为8轨48个教学班。目前拥有润贤、润智、润德、润行等四幢专用、教学楼和一个体育馆。建筑总面积达1.8万平方米。学校设有音乐教室、舞蹈房、美术室、科学实验探究室、校本课程活动室、网络机房、录播室、师生阅览室、室内外运动场等,为孩子提供了充分的活动实践基地,是一所功能齐全的现代化学校。
  本项目设计范围为无锡市新洲小学二期工程消防设备电源回路,共10台三相双电源配电箱、2台三相配电箱,在消防负荷配电箱内安装消防设备电源电压信号传感器,消防设备电源状态监控器设置消防控制室室,系统采用手拉手总线形式组网。
1 用户需求
  本项目要求消防设备电源监控系统能通过对无锡市新洲小学二期工程消防设备的供电电源的故障和异常状态进行监控,及时报警提醒相关人员消除这些隐患,防止发生火灾时,消防设备无电可用,设备不能正常投入使用。
  为便于值班监控管理,中央主机应具有以下主要功能:
  1)按照配电图纸,对各消防回路设备进行监控,掌握消防设备电源的运行情况。
  2)消防设备电源监控系统内部能够实现统一的监控平台,能够得到系统内部全部参数的实时数据;对整个消防设备电源监控系统的智能化管理,能够通过检测消防设备电源的电压状态等相关信息,从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相等故障信息。
  3)主机对监控报警和故障报警事件应具有实时打印事件编号、监控部位、事件性质、报警参数及日期时间等数据的功能。报警事件数据应专门储存,有独立的查询界面,并不可修改,以供故障责任分析之用。
  4)除以上条款要求外,主机的其它功能和性能尚应符合国标GB 28184-2011 《消防设备电源监控系统》的规定及GB 25506-2010 《消防控制室通用技术要求》的标准。
2 引用标准
  系统的设计满足以下所列制造和试验标准:
1)ISO/IEC11801  《国际综合布线标准》
2)GB/50198   《监控系统工程技术规范》
3)GB28184-2011        《消防设备电源监控系》
4)GB25506-2010        《消防控制室通用技术要求》
5)GB/T 50314-2006     《智能建筑设计标准》
6)GB50016-2006     《建筑设计防火规范》
7)GB50303-2002        《建筑电气装置工程施工质量验收规范》
8)JGJ 16-2008         《民用建筑电气设计规范》
9)GB50052-2009        《供配电系统设计规范》
10)GB50054-2011        《低压配电设计规范》
3 解决方案
3.1系统结构

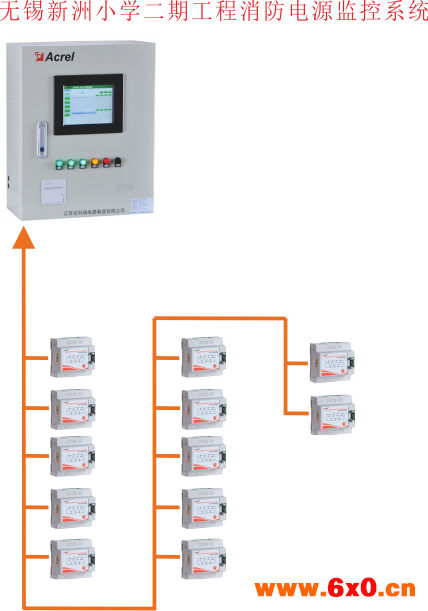

  无锡市新洲小学二期工程消防设备电源监控系统采用消防设备电源状态监控器+电压传感器的二层结构组网模式。根据项目实际要求,为该项目配置消防设备电源监控系统的电压传感器型号为:AFPM3-2AVM、AFPM/T-2AV、AFPM3-AVIM,消防设备电源状态监控器型号为:AFPM100/B1。AFPM100/B1设置在消防控制室,引出1根二总线与现场配电箱内的传感器相连,消防电源主机图文显示。系统拓扑结构如下图:




3.2 AFPM100/B1系统功能
  监控功能
  监控器通过二总线接收多台传感器的电压、电流信息和开关状态信息,以此实现对消防设备电源工作状态的实时监视。故障时发出声光故障报警信号,同时面板上“其它”故障指示灯亮,显示屏指示故障部位、故障类型和故障时间,声光信号一直保持,直至故障排除。其中声音信号可以使用显示屏“消声”按钮手动消除。
  控制输出功能
  当被监测回路报警时,可控制输出继电器闭合,用于控制被保护电路或其他设备,当故障消除后,控制输出继电器释放。
  报警功能
  系统故障报警:程序不能正常运行时,监控设备发出声光报警信号,同时面板上的“系统”故障指示灯亮。
其它故障报警:主电源或备用电源出现异常,监控设备和传感器回路发生短路、断路等故障,或者传感器发出被检测电源的各种故障信号时,监控设备发出声光报警信号,同时设备上的黄色“其它”故障指示灯亮。
  自检功能
  检查设备中所有状态指示灯、显示屏、喇叭等是否正常。
  记录存储查询功能
  当发生过压、欠压、错相、过流故障报警或通讯、电源故障时,系统将故障报警部位、故障信息、故障报警时间等信息存储在数据库中,当故障报警解除、排除故障时,同样予以记录。
历史数据提供多种便捷、快速的查询方法。
  主备电源切换功能
  当主电源发生停电、欠压等故障时,监控设备可自动切换到备用电源工作;当主电源恢复正常供电时,自动切回到主电源,切换过程中保证监控设备连续平稳运行。
  用户权限管理功能
  为确保监控系统的安全运行,监控设备将软件操作权限分为三级(管理员、操作员、值班员),不同级别的操作员具有不同的操作权限,从而提高了系统的安全级别。
4  结束语
  建筑物的消防安全很大程度上取决于火灾自动报警系统、自动喷淋系统设备的好坏,消防控制室内的火灾报警系统以及相关的消防联动设备能否正常工作又在很大程度上取决于消防设备供电电源的工作状态。一直以来,因消防设备电源失控造成消防设备失灵,致使火灾蔓延发事故屡有发生,特别是在社会供电紧张、设备质量不佳、安全意识淡薄的时期,这一问题显得尤为突出。在此情况下,消防设备电源监控系统应运而生,消防设备电源监控系统能够对消防设备的电源进行实时的监控,通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息,从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警、记录。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况,并集中显示,从而可以有效避免在火灾发生时,消防设备由于电源故障而无法正常工作的危急情况,zui大限度的保障消防联动系统的可靠性。
