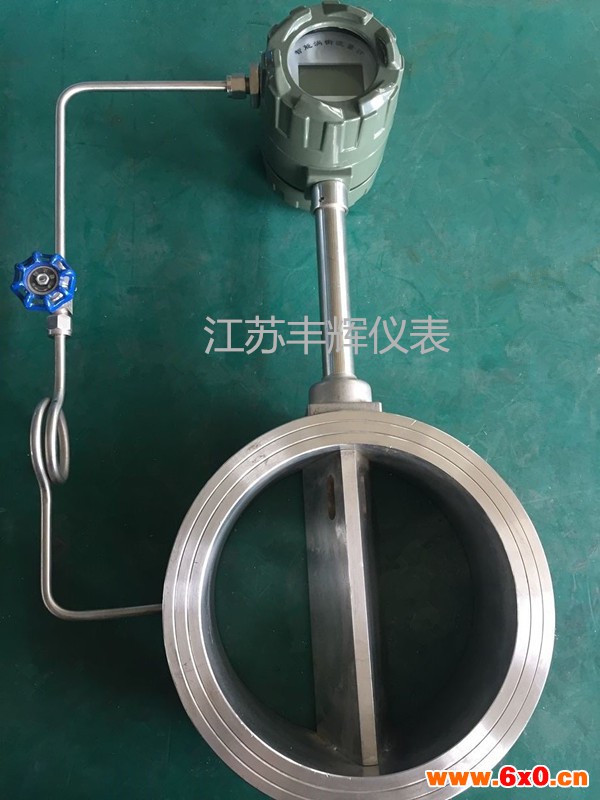

DN50-蒸汽流量计

DN50-蒸汽流量计

本产品具有结构简单，无机械可动部件，可靠性强，准确度高、重复性好，流量范围与温度范围大，压力损失小，检定周期长等特点。该系列流量计在规定的雷诺数范围为内不受流体温度、压力、粘度及组分的影响，所用检测压电元件不接触流体，适于恶劣环境、不卡、不易结垢，耐高温、高压、安全防爆，适用于测量封闭管道的液体、气体和蒸汽的累计流量和瞬时流量。

一、特点：
1、新一代智能化涡街流量计，具有精度高、抗振动、抗干扰、维护方便的特点，适合于各种使用蒸汽、气体工况下的流量计量。
2、涡街流量传感器和流量显示仪及补偿方式合称为涡街流量计。涡街流量计则为涡街流量计的典型代表。
3、涡街流量传感器是利用卡门涡街原理和现代电子技术而设计制造的一种具有高度可靠性、优良的技术性能指标、良好的介质适应性和通用性。
4、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
5、安全防爆，适用于恶劣环境。
6、无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
7、采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
8、稳压补偿一体化设计。
9、电流输出均为电隔离型，具有良好的共模干扰抑制能力。
10、同时显示流量值与累计流量值，不必轮流切换。
11、采用抗振探头，有效消除外界振动影响。
12、电路采用表面贴装工艺，结构紧凑，可靠性高。
13、采用分体式信号转换器，电缆zui长10米。
14、量程比宽达20:1。
15、仪表整体结构设计合理，动态测量范围宽，压力损失小。
16、表体采用不锈钢材质，可适用于腐蚀性介质的测量。
17、现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。

DN50-蒸汽流量计

二、应用：
气体：空气、氧气、氮气、天然气、液化气、氨气等各种气体。
液体：水、轻油、液化石油、酸液、碱液等各种化工液体。
蒸汽：饱和蒸汽和过热蒸汽。
液体: 热水、冷水、轻质油、化工液体。
气体：高炉煤气、混合煤气、各种单组分多组分气体。
过热蒸汽、饱和蒸汽、压缩空气。
天然气，液化气，火炬气。
三、安装环境要求：
1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3．避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4．涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5．仪表zui好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6．仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
