浅谈低压交流电机的冷却与通风技术

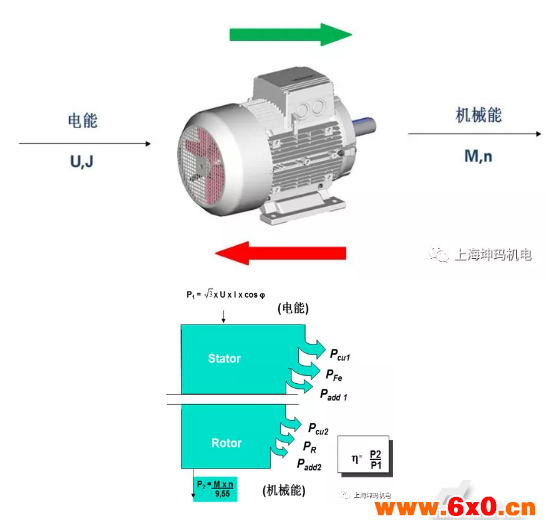

众所周知，电机的运行过程，其实就是一个电能和机械能相互转换的过程，在这个过程中同时也不可避免地将产生一些损耗。这些损耗绝大部分会转化为热量，从而导致电动机绕组，铁芯及其他部件的工作温度升高。

由于电动机使用的绝缘材料有对温度的限制，故电机冷却的任务是将电机内部损耗产生的热量散发掉，使电机各个部位的温升维持在标准规定的范围之内，并力求内部温度均匀化。

电机通常采用气体或者液体作为冷却介质，常见的有空气和水，对应的我们称之为空冷或者水冷。空冷常见的有全封闭空气冷却和开启式空气冷却；水冷常见的有水套式冷却和热交换器冷却。

交流电机标准IEC60034-6规定和解释了电机的冷却方式，采用IC代码来表示：

冷却方式代码=IC+回路布置代号+冷却介质代号+推动方法代号

常见的冷却方式

1、IC01自然冷却（表面冷却）

例如西门子紧凑型1FK7/1FT7伺服电机。注意：此类电机运行时表面温度较高，可能对周边设备和物料产生影响。故在某些行业应用时，应考虑通过电机的安装和适度的降容来规避电机温度的负面影响。

2、IC411自扇冷却（自冷）

IC411是通过电机自身的旋转来移动空气从而实现冷却的，空气的移动速度与电机速度相关。

3、IC416强迫风扇冷却（强冷或独立风扇冷却）

IC416则含有独立驱动的风机，保证了风量的恒定而与电机的转速无关。

IC411和IC416是低压交流异步电机经常采用的冷却方式，是通过风扇吹电机表面散热筋来实现散热的。

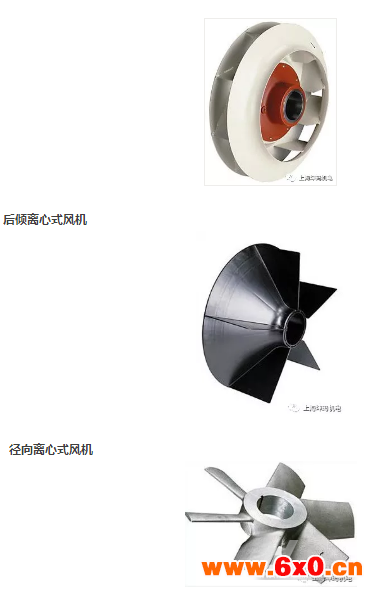

电机的散热风扇类型

轴流式（旋桨式）

风扇的设计是以最小的损耗获得最大的冷却效果为原则，多采用流线型曲面设计，以最大限度地提高风扇的通风效率，同时也降低了通风噪音。
