真空管式炉的刚玉管断裂原因详细解答

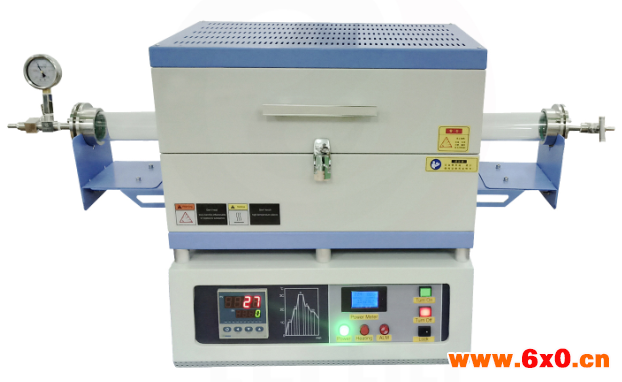

真空管式炉的刚玉管断裂原因详细解答：高纯刚玉炉管在其使用高纯高温的优质特性时，刚玉材质特性抗热震性差、不耐急冷急热，在我们的使用过程中需要谨慎小心的操作，不妥善的操作只会造成炉管炸裂还请认真操作使用。

    在使用刚玉炉管烧样品时要烧到1300℃左右的样品，含水量要少、结晶水和加热过程中产生的水含水量多的样品建议先将样品120度左右先预烧再排干水份，然后再放入到刚玉炉管内烧结反应情况，新买的炉管子要在5℃/min的升温速率下，升温到1300℃烘烤一次然后再用于工作，以消除应力和污染物，建议升温速度不要过快的，升温速度5~8℃/min，极限速度zui快10℃/min，降温要设置降温曲线，升温速率不得高于10℃/min，降温速率应低于10℃/min，一定要设置降温速率，切忌在高温处直接操作停止程序进行。

    在放样取样时不要高于140度，高温送样和取样可能造成刚玉管断裂，不要用低温物体触碰高温的炉管切记，刚玉管使用中要在管中放隔热塞放在热区冷区之间好。在需要通气氛时气流不能过量，每分钟5到10个气泡为佳，避免炉管温差大炉管会断裂的可能。使用高温刚玉炉管，要使管子两侧加上托架避免管子重力引起的变形断裂。

    炉管的炸裂的原因温差太大，高温炉管升温降温速度在5度每分钟刚刚好。重要的是急热急冷送罪魁祸首导致刚玉炉管断管的重要原因，使用温度一般不超过1650℃为佳。保持管内清洁，清理炉管内壁，不残留一些样品在管内。
