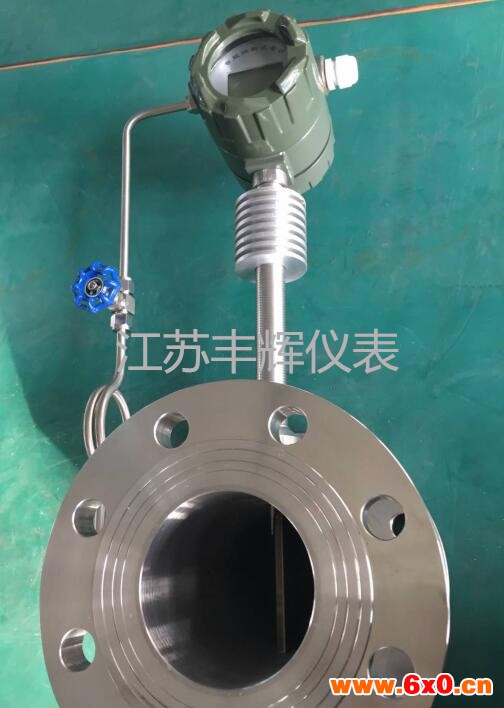

DN200-涡街流量计

DN200-涡街流量计

一、技术参数：
口 径：DN15～DN3000mm
公称压力：0.6～42MPa
介质温度：-40℃～500℃
精 度：±1.0%FS
量 程比： 1：10
壳 体：碳钢；不锈钢(或按用户要求协商提供)
表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
防护等级：IP65；IP67
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
执行标准：Q/BET05-06
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
供电方式：内置3.6VDC锂电池（两年换一次，不带信号输出）；外供24VDC（带信号输出）

DN200-涡街流量计

二、特点：

●无可动部件，长期稳定，结构简单便于安装和维护
●传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道 式、插入式流量传感器形式
●精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%
●测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20
●压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表
●安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装
●采用消扰电路和抗震动传感头，具有一定抗环境振动性能
●采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上
●由软件对仪表系数非线性进行修正，提高测量精度
●采用EPROM对累积流量进行掉电保护，保护时间大于10年
