多功能电力仪表的用前必读及显示操作说明

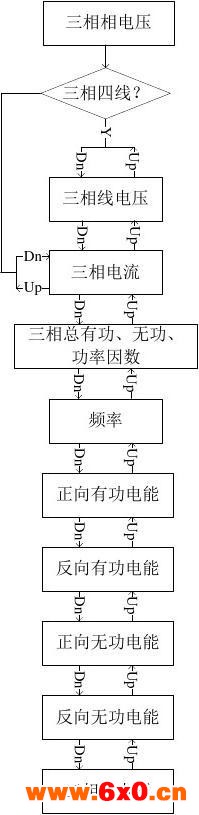

 　　多功能电力仪表的用前必读及显示操作说明　　多功能电力仪表厂家表示在使用多功能电力仪表之前,务必仔细阅读仪器使用手册内容,并能够完全理解其中的含义、正确按照用户手册指导操作,这会有助于您更好地使用多功能电力仪表,并有助于解决现场出现的各种问题。　　1.仪表在施加工作电源之前,务必确保工作电源在仪表规定范围之内；　　2.现场安装使用时,电流输入端子严禁开路,电压输入端子严禁短路；　　3.通讯端子严禁施加高压；　　4.使用时仪表接线方式务必与内部系统设置方式一致；　　5.与后台通讯时,仪表通讯参数务必与后台一致。　　多功能电力仪表的显示操作说明：　　1.电量显示　　仪表正常上电后,经过初始化、自检通过后,进入电量显示页面。手动切换时,每按一下Up键或Dn键切换一次画面；　　上电初始时,显示的是三相电压显示页面,按下Dn键可以切换到三相电流,以此类推,连续按下Dn键,顺序切换到对应的每一个电量显示页面,右侧的指示灯会对应点亮,并且可以完成循环显示;如果按下Up键,则显示上一个电量界面。另外,如果仪表工作在三相四线制模式,三相电压可显示相电压及线电压两种。具体操作流程见下图：

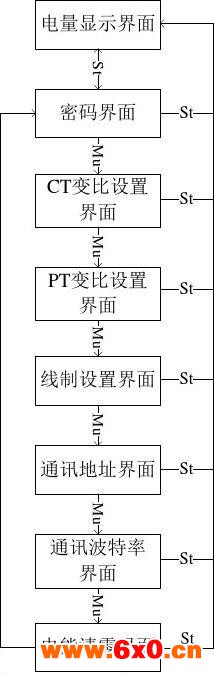

　　2.参数设置　　按下St键,进入设置页面,如果要修改相应参数,必须先通过Up或Dn键设置修改密码为0001,再按Mu键进入相应的参数设置界面通过Up或Dn键进行修改;如果要清零电能,必须先通过Up或Dn键设置修改密码为0002,再按Mu键进入清零电能界面,通过Up或Dn键选择“YES”,并通过St键确认完成清零;完成后再按下St键退出参数设置界面,返回之前的电量查看界面。密码不正确则参数不能正确修改。具体操作流程见下图：
