步进电机如何分类，分哪几种？

步进电机按照电机结构分为三种：永磁式(PM)、反应式(VR)和混合式(HB)。

永磁式步进一般为两相，转矩和体积较小，步进角一般为7.5度或15度;多半用于价格低廉的消费性产品。

反应式步进一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。在欧美等发达国家80年代已被淘汰;

混进合式步进是指混合了永磁式和反应式的优点。它又分为两相、三相和五相：两相步距角一般为1.8度，三相步距角为0.9度，而五相步距角一般为0.72度。混进合式步进是工业运动控制应用最常见的电机。

此外，按照电机驱动架构又可分为单极性(unipolar)和双极性(bipolar)步进电机。

单极性驱动电路使用四颗晶体管来驱动步进电机的两组相位，电机结构则如图1所示包含两组带有中间抽头的线圈，整个电机共有六条线与外界连接。这类电机有时又称为四相电机，但这种称呼容易令人混淆又不正确，因为它其实只有两个相位，精确的说法应是双相位六线式步进电机。六线式步进电机虽又称为单极性步进电机，实际上却能同时使用单极性或双极性驱动电路。

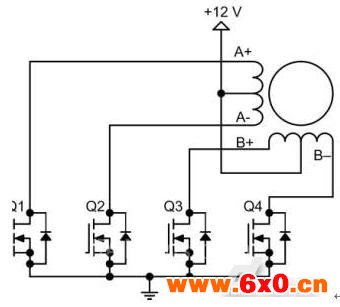

图1：单极性步进电机驱动电路

双极性步进电机的驱动电路则如图2所示，它会使用八颗晶体管来驱动两组相位。双极性驱动电路可以同时驱动四线式或六线式步进电机，虽然四线式电机只能使用双极性驱动电路，它却能大幅降低量产型应用的成本。双极性步进电机驱动电路的晶体管数目是单极性驱动电路的两倍，其中四颗下端晶体管通常是由微控制器直接驱动，上端晶体管则需要成本较高的上端驱动电路。双极性驱动电路的晶体管只需承受电机电压，所以它不像单极性驱动电路一样需要箝位电路。

图2：双极性步进电机驱动电路
