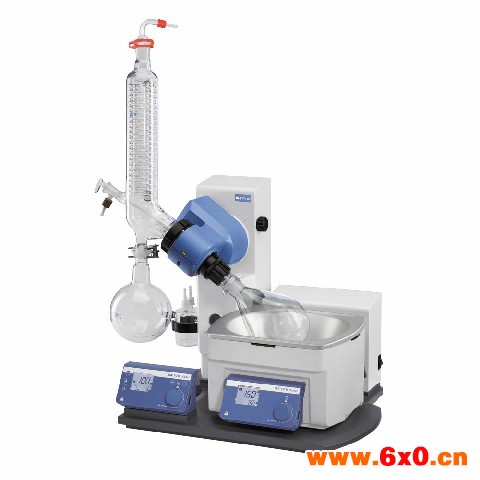

艾卡RV10旋转蒸发仪操作指南

来源:网络  作者:网络转载   2019-10-09 阅读:1004

上海巴玖为你详细讲解ika rv10旋转蒸发仪

一、注意事项

  1. 加热锅的安全温度应设定至少比介质的着火点低 25℃。
  2. 玻璃设计可以在 10mbar 情况下工作。
  3. 当仪器关闭或者电源中断时,马达自动将蒸发瓶提升至加热锅以上位置,可提升重量(蒸发瓶和样品1.5kg
  4. 马达旋转开启前,请将蒸发瓶降低至加热锅位置,否则,加热介质可能溅出。
  5. 蒸汽在冷凝盘管上的累积大约 2/3 为合适,过多的蒸汽量将有可能导致未冷凝的溶剂溢出。



二、安装步骤

  1. 松开升降装置背面的运输锁定装置,并把电源线接上。
  2. 调节基座使主机平稳地放在桌面上。
  3. 将缓冲瓶安装于仪器左侧。
  4. 将马达角度设定为 30 度。
  5. 把加热锅置于底座上并推至最左侧位置。
  6. 逆时针转动旋转轴 60 度从而打开锁定装置,将蒸发管磨口朝下由下至上插入马达里面到位,顺时针转动锁定装

60 度进行锁定,用手轻拉磨口位置检查蒸发管轴向锁定。

  1. 安装密封圈。
  2. 安装冷凝管,用手拧紧固定螺盖,以 120RPM 开启马达转动 20 分钟,然后再次拧紧。
  3. 用螺丝将固定支杆安装于金属板,安装橡胶保护垫圈,然后把金属板固定于马达上, 将尼龙绑带安装固定于支杆上并将竖直玻璃组件固定。
  4. 将水管连接于冷凝管。
  5. 安装将真空装置连接于冷凝管位置的接口(减少溶剂的损失,真空管请使用内径为 8mm 的专用管。



三、调试步骤

  1. 打开仪器右侧的电源开关进入待机状态。
  2. 按下前面板上的“Power”键开启主机,按下降键降低马达,松开即停止下降;按上升键升高马达,松开即停止上升。
  3. 转动调速旋钮,速度范围 20270RPM,速度设置精度±5RPM当加入正反转间歇时间设定转速只有

200RPM。当选择大于 100RPM 转速时,平稳启动功能自动开启。按下旋转按钮即启动旋转马达,再次按下旋转旋钮,马达停止。

  1. 定时设定:按下“Timer”按键,屏幕显示定时时钟,“TIMER”指示闪烁。通过旋转旋钮(1999min)设定目标值,再次按下“Timer”键,储存定时设置,当启动马达旋转时,定时自动开启。若取消定时功能,设定时为 0 即可。
  2. 左右旋转设定:按下“Int”按键,屏幕显示间歇时间,“INT”指示闪烁。通过旋转旋钮160min设定间歇时间,再次按下“Int”键,储存间歇时间设置,当启动马达旋转时,左右转动功能开启。若取消左右旋转功能,设间隔时间为 0 即可。
  3. 升降终点设定:按住升降台前面的圆形按钮,带刻度的升降终点滑片即落下,当马达下降达到所设定的点位置时,马达即可停止下降。
  4.



向蒸发瓶加入样品:在真空作用下,可通过加样管将溶剂吸入蒸发瓶。也可在抽真空前手动加样,样品量不得超过蒸发瓶容积的一半(注意:样品和蒸发瓶重量为 3kg
