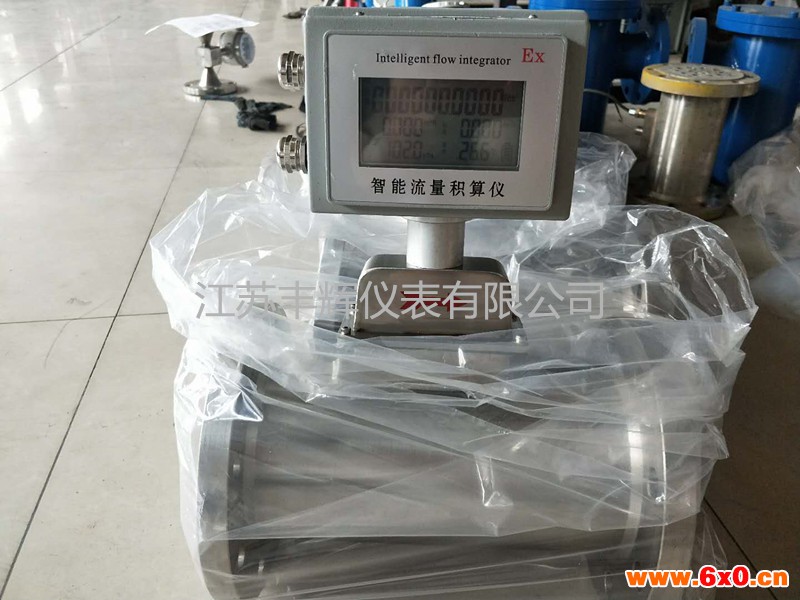

LWGQ-200智能气体涡轮流量计

来源:网络  作者:网络转载   2019-10-09 阅读:805

LWGQ-200智能气体涡轮流量计

一、概述:
本产品具有防爆及防护功能,防爆标志为ExdⅡBT6、ExiaⅡCT6, 防护等级为IP65,适用于天然气、干煤气、压缩空气等的测量,广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

二、特点:
1、叶轮具有防腐功能,可测量具有腐蚀性的气体流量。
2、采用低功耗单片微机技术,整机功能强大、使用功耗低、性能可靠。
3、具有非线性精度补偿功能的智能流量显示表头,修正公式精度优于±0.02%。
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强。
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年。
6、采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量。
7、屏显示方便的人机界面实现, 以标准485形式进行数据传输。
8、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作。
9、采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好。
10、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清洗简单。
11、有较强抗磁干扰和振动能力、性能可靠、寿命长
12、下限流速低,测量范围宽,功耗低,3V锂电池供电可连续运行5年以上。

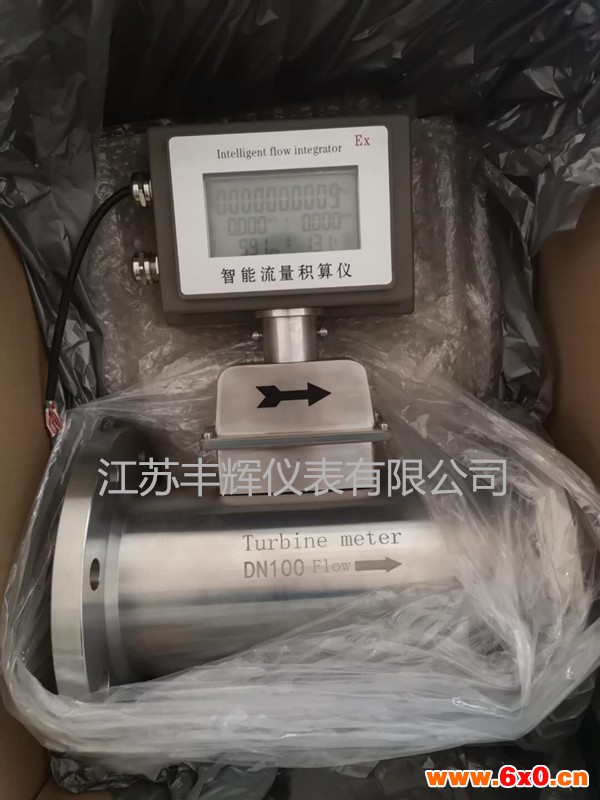

LWGQ-200智能气体涡轮流量计

三、安装:
安装的位置:
气体涡轮流量计传感器一般应水平安装,安装时传感器上的指示流向的箭头应与流体的流动方向相符。如必须垂直安装时,应使流体从下往上流,保证流量传感器管内充满流体。
配管要点:
(1)为了清除液体涡流和断面流速不均匀对测量的影响,应在传感器进出口处安置必要的直段或整流器。一般要求上游部分(进口处)的直管段长度为(15~20)D(D为传感器公称通径)。下游部分(出口处的直管段长度为5D,而直管管径和传感器通径要一样,否则会带来测量误差。
此外还应根据传感器前面配管的状态来决定上游部分的直管段长度,一般推荐如下(见图)
气体涡轮流量计直管段长度安装示意图
调谐收缩时:L=15D
单弯管接头时:L=20D
双弯管接头时:L=25D  (一个平面)
              L=30D  (二个平面)
直角弯管接头时:L=40D
有截止阀时:L=20D(阀门全开)
            L=50D(阀门半开)
另外,为了更有效地清除涡流,提高测量精度,可在上游部分的直管段转入一束导管组成的整流器。装上整流器后上游部分的直管段长度为(10~20)D。
(2)为了清除流体中的杂质,确保传感器的正常工作,提高传感器的寿命,在传感器前的管路上应装上目数为3~9目/厘米2的过滤器。一般情况下通径大的目数稀,通径小的目数密。为保证传感器正常运行,还应根据实际使用情况选用过滤网的目数。
(3)焊接传感器进口法兰时,必须注意管内无突出部分。当连接进口法兰时,两法兰外周要完全吻合,垫圈不能暴露在管内。偏心异径接头将会引起流速不均匀分布的现象,故不能使用。
(4)为了保证工作条件下检修的需要,变送器前后管道上应安置切断阀门(截止阀),同时应设置旁通管道。流量控制阀要装在传感器的下游。传感器使用时上游所装的截止阀必须全开,避免上游部分的流体产生涡流现象。
(5)通过传感器的流量过大时(超过流量范围上限),轴承将因转速过高而加快磨损。为此,在预计有过大流量的情况时,可利用安置在下游部分的流量控制阀调节流体流量。
(6)在新管路上安装传感器时,为避免管路中杂质进入传感器,应先用一根空管子代替传感器等运行一段时间后,确认杂质已排除再换上传感器。
