如何按照实际工况选择电机冷却方式？

电机冷却方式是高压电机订货中非常纠结的问题，涉及成本、安装空间及通风散热效果等多种因素。今天小编就与大伙谈谈电机常用的冷却方式。

常用冷却方式概述

旋转电机冷却方式包括冷却介质的性质、各种冷却回路布置及冷却介质的推动方式三方面内容。电机通常采用的冷却方式有IC01，IC11，IC21，IC31，IC37，IC81W，IC611，IC616等。

●典型冷却方式

IC01：自冷开启式，风扇装在轴上。

IC11：具有进风管道的自通风。

IC21：具有出风管道的自通风。

IC31:具有进、出风管道的自通风。

IC37:有进、出风管道及独立或分离的鼓风机或冷却介质压力源

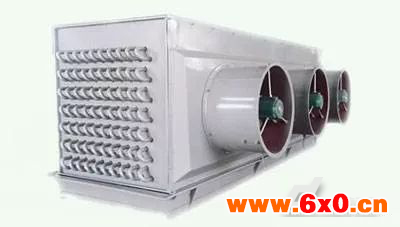

IC611：全封闭扇冷自通风，电机上面装有热交换器（空气对空气）

IC616：全封闭内部空气自循环，电机上面装有独立鼓风机热交换器（空气对空气）

IC666：电机带有独立空/空冷却器的全封闭冷却空气内循环的电机。

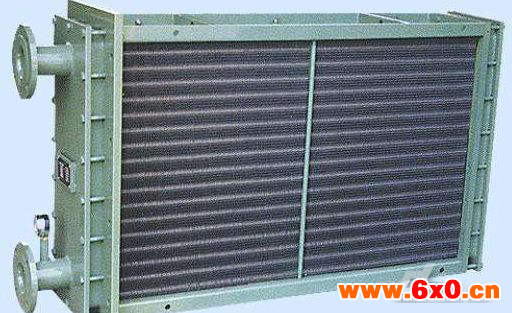

IC81W:全封闭空冷自通风,电机上面装有热交换器（空气对水）,水循环由独立水泵或水系统供给动力。

IC86W电机带有独立空/水冷却器的全封闭电机。

●冷却介质代号意义

冷却介质代号由“标志字母”+“冷却回路布置代码”+“初级冷却介质代码”+“初级冷却介质运动推动方法”+“次级冷却介质代码”+“次级级冷却介质运动推动方法”。

以IC86W举例说来，完整标记为IC8A6W7，具体含义为：“IC”为标志字母(国际通用冷却符号)，“8”表征外装式冷却器(用远方介质)，“A”表征初级冷却介质空气(可省略)，“6”表征初级冷却介质由独立部件驱动，“W”表征次级冷却介质水，“7”表征次级冷却介质由分装式独立部件或冷却介质系统压力驱动(冷却介质为水且推动方法为7，数字7可省略)。

变频电机如何选用冷却方式

变频调速电机根据具体负载特性，通常选用IC411、IC416、IC611、IC616、IC666、IC86W等几种冷却方式，明智且合理的方案为：根据具体情况，合理选用冷却方式，不仅购入成本低，运行费用也将大幅降低。

●恒转矩负载

负载特性为在基速以下转矩恒定、基速以上恒功率。即低频起动过程中和低频运行时，变频调速电机仍输出很大的转矩(额定转矩)，这时如采用自带风扇的冷却方式（如IC411、IC611)，因转速低、冷却条件恶化，电机发热情况非常严重，必须采用给电机增加独立强迫冷却风机，确保全部频段安全运行。

●风机、泵类负载

变频调速电机驱动负载为风机、泵类负载时，负载转矩随转速的平方变化（TL∝n2），低速运行时负载转矩很小，电机轴输出功率非常低、发热量也很小，无需担心变频调速电机低速运行时的散热问题，可以选用自带内外风扇冷却方式IC411和IC611，这也就是J哥向客户推介IC611电机的理论依据。

结论

在选用变频调速电机时，必需根据所驱动负载特点和使用环境的差异，合理选择变频调速电机的冷却方式。只有这样才能保证变频调速电机的安全经济运行。
