环氧复合材料的调制DSC测试-耐驰差示扫描量热仪

环氧树脂是一种热固性的环氧化高分子材料，与固化剂混合时会发生交联和固化反应。环氧树脂一般是由双酚A和环氧氯丙烷聚合而成。在1927年，美国首次进行由环氧氯丙烷合成树脂的商业尝试，而在1936年瑞士的Pierre Castan博士和美国的S.O. Greenlee博士提出了使用双酚A合成树脂。树脂有着广泛的应用范围，包括涂料、粘合剂、碳纤维增强复合材料、玻璃纤维增强复合材料（当然，聚酯、乙烯基酯以及其它热固性树脂也常用于玻璃纤维增强塑料）。

测试条件：

测试仪器： 耐驰 DSC204F1 差示扫描量热仪

温度程序： RT ... ( 2K/min ) ... 250℃

调制参数： 周期 60s，振幅 0.5K

样品质量： 10.61mg

测试气氛： N2

测试坩埚： Al，扎孔

结果讨论

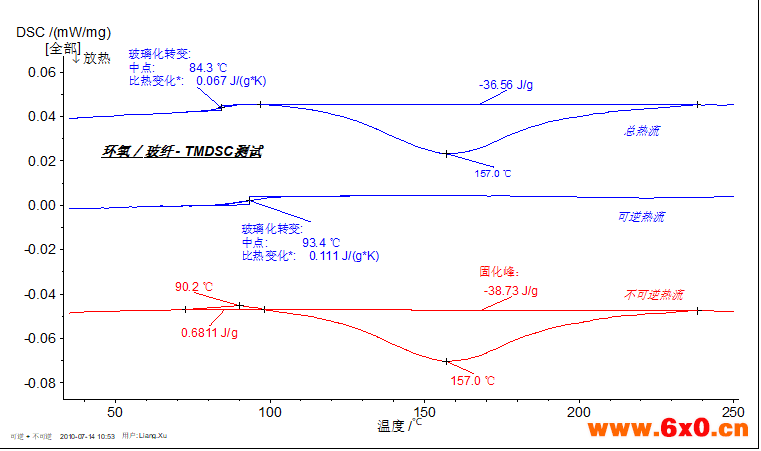

总热流曲线为玻璃化转变、松弛／熔融与后固化峰的叠加。经过调制解析后，玻璃化转变被拆分到了可逆热流中，而松弛／熔融峰与后固化峰则出现在不可逆热流中。由于将松弛／熔融峰（90℃前后的小峰）从玻璃化转变中剥离，得到了更为准确的玻璃化转变温度（93.4℃）。同时由于使用了 Netzsch的 FRC 修正技术，将材料正常的比热变化效应（往吸热方向的弧型基线弯曲）分离到了可逆曲线上，因此在不可逆曲线上基线接近于完全的水平线，从而能够更准确地计算固化宽峰（157℃前后的宽峰）的热焓（38.73 J/g）。
