环氧树脂常用于飞机、汽车、自行车、高尔夫球杆、滑雪板、雪橇等以及许多其它需要高强度粘合的应用场合。环氧树脂粘合剂的粘结性能十分优异，常用于木材、金属、玻璃、石材以及某些塑料场合。此外，环氧树脂还可制成弹性或者刚性的，透明的或者不透明的、彩色的，快速固化或者缓慢固化等各种类型以满足不同应用需求。环氧树脂在耐热性与耐化学性方面与其它常规的粘合剂也不相同，一般来说，环氧树脂受热固化与室温下固化相比，具有更高的耐热性和耐化学性。
测试条件：耐驰 DSC DEA
测试温度： -20…230 ℃ 25…160 ℃并恒温
升温速率： 10 K/min 10 K/min
测试气氛： N2, 20 ml/min 静态空气
样品质量： 14.27 mg 样品平铺在传感器上
坩埚/传感器： Al，扎孔 IDEX 传感器（梳状结构，电极间距为115μm）
测试频率： — 1 Hz
结果讨论

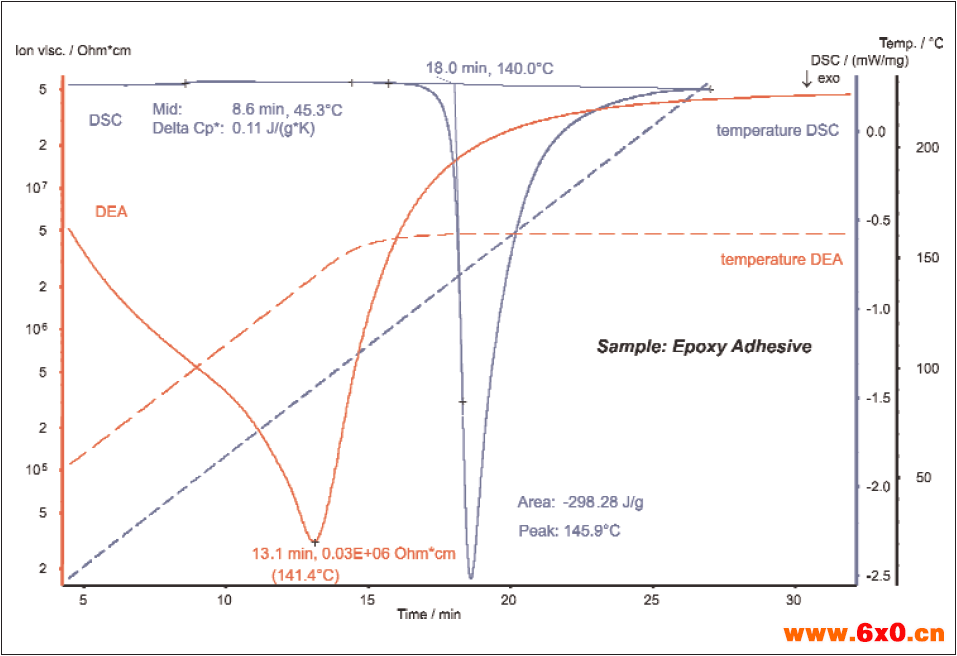

DSC曲线（蓝色曲线）：在45℃（中点温度）的吸热台阶为未固化环氧树脂的玻璃化转变。在大约18min后（起始温度约140℃）出现的放热效应为树脂固化的开始阶段，在146℃处出现固化峰，对应的热焓为299 J/g。DEA曲线（红色曲线）：在起始升温过程中，树脂的离子粘度下降这是由于材料软化所致。在大约13.1min后（141.4℃），树脂的离子粘度开始增加，表明固化过程开始。
在170℃，大约经历32min后树脂并未固化完全，因为这一阶段离子粘度仍旧缓慢增加。DSC 200F3 Maia 与DEA 230/2 Epsilon是研究树脂固化行为的理想工具。结果表明这两种技术相互之间对应性良好。相比于DSC，DEA技术能够展示出在开始固化前的流动行为（在低离子粘度水平），可应用在生产线上进行实时监控，而不仅仅局限在实验室中。
QQ交流群
