德国E+H电容料位开关FTI55和FTI56用于固料的限位检测,可以在低限或高限失效安全模式下工作。结构坚固,可以在极高拉伸负载( 缆式传感器的zui大负载为60kN) 和极高横向负载( 杆式传感器的zui大负载为300Nm) 条件下进行高精度测量。因为该系列产品在工业安全中起着重要的作用,我们在使用中就要特别要注意其安装。为了方便用户正确的安装和使用,我公司工程师教大家怎么样正确安装E+H电容料位开关FTI55和FTI56。

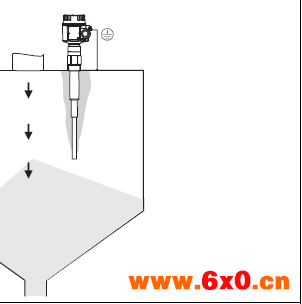

首先,我要了解德国E+H电容料位开关FTI55和FTI56的常规特性:料仓进料区——传感器不得安装在进料区中。
进料角度——确定安装位置或传感器长度时,请注意理想进料角度或出料口角度。

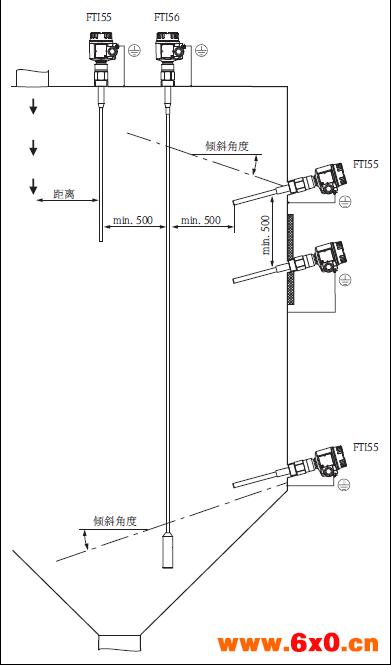

传感器间的距离——在同一料仓上安装多个传感器时,必须遵守传感器间的zui小距离为0.5 m。
安装螺纹接管——安装Solicap M FTI55、FTI56 时,螺纹接管应尽可能短。长螺纹接管处可能会形成冷凝或介质残留,影响正常操作。
隔热——在高温料仓中:在料仓外壁安装保温层,避免Solicap M 外壳超出允许温度。隔热还可以防止料仓的安装螺母附近形成冷凝,降低粘附和错误开关动作的风险。

德国E+H电容料位开关FTI55的安装前准备

正确安装
a. 进行高限检测时,应使用短螺纹接管。
b. 进行低限检测时,应使用短螺纹接管。
c. 料仓壁出现轻度粘附时,螺纹接管应在内部焊接。传感器末端向下,方便粘附固料滑落。
错误安装
d. 螺纹接管太长。可能导致内部介质残留,产生错误开关动作。
e. 料仓壁出现严重粘附时,水平安装存在错误开关动作的风险。在此情形下,建议使用带屏蔽段的Solicap M FTI55 ( 杆式传感器)。
f. 在出现介质粘附的应用场合中,料仓“ 空仓" 时,仪表无法检测。在此情形下, FTI56 ( 缆式传感器) 应从顶部安装。

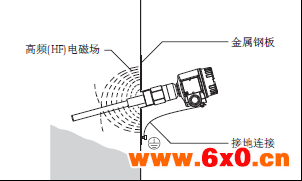

在此实例中,接地钢板相当于反电极。保温层防止形成冷凝。因此,可以防止钢板上出现粘附。

水泥壁料仓

在塑料料仓中安装时,必须将金属钢板安装在料仓外部,金属钢板相当于反电极。钢板可以为正方形或圆形。
– 低介电常数的薄料仓壁的钢板外形尺寸:边长约为0.5 m 或直径? 0.5 m
– 厚料仓壁或较大介电常数料仓的钢板外形尺寸:边长约为0.7 m 或直径? 0.7 m

塑料壁料仓

传感器长度和zui小覆盖范围
! 注意!
? 选择传感器长度时,请注意相对介电常数?r 和zui小杆式传感器覆盖范围间的相互关系。
? 传感器长度偏差请参考说明书。
? 为了确保传感器正常工作,传感器被覆盖和未被覆盖范围的电容差值必须至少为5 pF。
? 材料的介电常数未知时,请咨询Endress+Hauser 当地销售中心。

德国E+H电容料位开关FTI56的安装前准备

金属壁料仓
传感器和仓壁间的距离D 约为料仓直径的10...25 %

正确安装

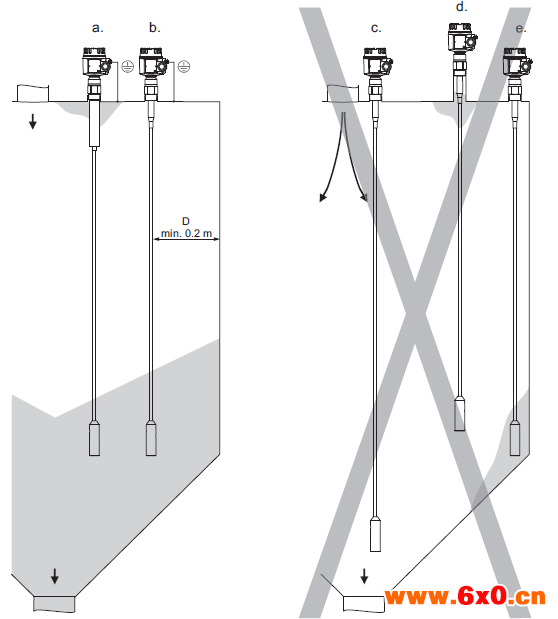

a. 出现冷凝和介质粘度现象时,在料仓顶安装带屏蔽段的Solicap M FTI55、FTI56。
b. 与料仓壁、进料口和出料口保持正确的间距。测量低介电常数的固料时,靠近料仓壁,可以确保可靠开关动作( 非气动进料)。气动进料时,传感器可能会摇摆,传感器与料仓壁间的距离不能过近。
错误安装
c. 过于接近进料口,固料进料可能会损坏传感器。接近出料口中央位置处的强拉伸力可能会导致传感器断裂,或使得料仓顶承受过度应力。
d. 螺纹接管太长。可能出现冷凝现象和导致内部粉尘残留,产生错误开关动作。
e. 过于接近料仓壁时,传感器可能轻微摇摆,远离料仓壁或触及粘附,导致错误开关动作。

料仓顶——确保料仓顶结构足够稳定。进料时,特别是易于形成粘附的重料和粉末固料进料时,可能会出现强拉伸力。
粗糙谷粒状固料——在粗糙谷粒状固料料仓或强磨损性固料的料仓中, Solicap M FTI55 或FTI56 仅建议用于高限检测。
缆式传感器间的距离——为了消除传感器间的相互干扰,必须确保缆式传感器始终保持zui小间距0.5 m。在非导电性罐壁的相邻料仓中安装数台Solicap M 时,同样需要满足zui小间距要求。

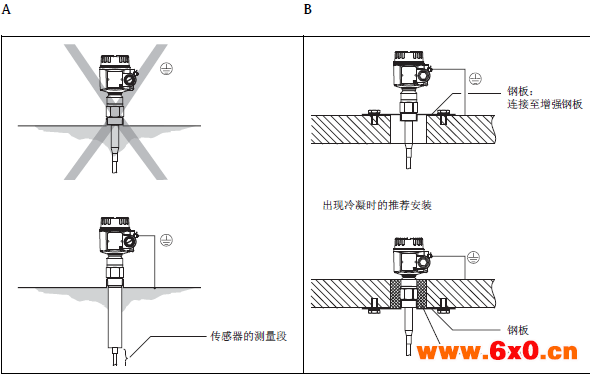

出现冷凝现象时——使用带屏蔽段的Solicap M。屏蔽段(A) 可以防止传感器测量段和料仓顶间形成粘附。

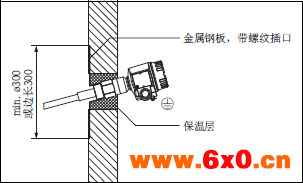

或:为了减小冷凝(B) 和粘附的影响,螺纹接管( 长度:max. 25 mm) 必须伸入料仓内。保温层防止冷凝现象,以及钢板上出现粘附。

导电性料仓壁                                     水泥料仓壁

    出现粘附现象时的安装——操作测量系统时,如果预计杆式传感器上可能会出现粘附现象时,自动粘附补偿功能用于防止出现错误测量结果。因此,无需清洗杆式传感器。

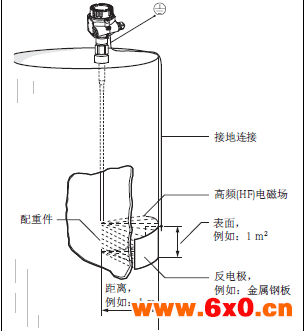

    在塑料罐体中安装——在塑料料仓中安装时,必须在料仓外部安装反电极,安装高度必须与配重件等高。反电极的边长必须与拉伸配重件和料仓壁间的距离大致相同。

塑料壁料仓

德国E+H电容料位开关FTI55和FTI56与Fieldgate 配套使用( 通过互联网技术实现测量值的远程监控), Solicap M 是原料供给和优化物流(存量控制) 的理想解决方案。
