近年来，随着我国建设步伐的加快，铝合金建筑型材市场有了长足的发展。目前，我国已成为世界上铝合金建筑型材第一生产大国。与其他材料一样，当铝合金建筑型材受到大气条件下光照、温度、潮湿等因素的影响，会产生褪色、粉化、开裂、起泡、表面剥落等老化现象，从而影响到产品的性能和美观。因此铝合金建筑型材的耐候性是产品开发和质量控制的一个重要指标。

粉末喷涂铝型材的老化测试包括户外大气测试和实验室加速测试两种方法。国内有专门的铝型材行业的大气老化标准GB5237.4-2004，国际上常用的户外曝晒标准有欧洲Qualicoat第10版、美国建筑制造业协会AAMA2603-02、AAMA2604-02、AAMA2605-02、英国BS6496等。

国内外都长期开展了户外大气老化测试。国内在海南、广州、敦煌等地都有规模不等的户外曝晒场，国际上通常作为基准曝晒地点的有美国的佛罗里达和亚利桑那，Q-Lab公司在上述地方都建有标准曝晒场。户外曝晒测试有很多优点：真实，便宜，易于操作等。

户外曝晒的测试时间相对较长，大部分制造商不愿意等上几年的时间来观察一种新的改良的产品设计是否确实得到改进，所以有必要进行实验室加速老化测试。在加速老化测试方面，除少数的日本企业仍沿用碳弧灯外，主流的测试方法有紫外(QUV)和氙灯(Q-Sun)两种，其中紫外测试主要使用UVA灯管和UVB灯管。

一、实验目的：

本文实验目的是比较QUV(UVA灯管)、QUV(UVB灯管)、Q-Sun三种实验室加速老化测试方法与佛罗里达户外曝晒之间的关系，分析哪种加速试验方法更适合用于材料何种性能的测试，并通过实验数据及数学计算，找出三种加速老化试验时间与佛罗里达户外曝晒时间的对比关系，帮助业内人士了解如何通过试验找出自己产品的加速因子。

二、实验室加速老化原理：

实验室加速老化测试主要使用氙灯和紫外两种测试设备，但它们的测试原理完全不同。下面通过介绍Q-Lab公司的Q-Sun氙灯试验箱和QUV紫外试验机的特点来分析氙灯和紫外设备的测试原理。

1.氙灯老化试验箱老化原理

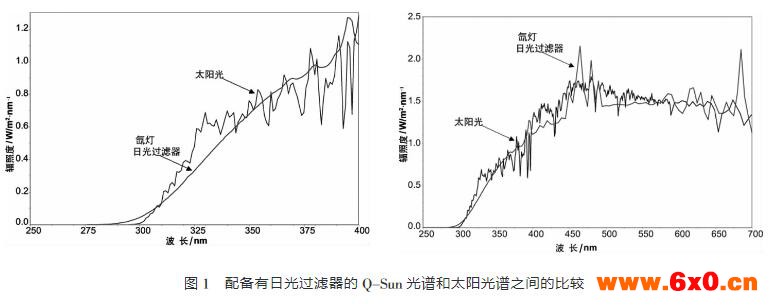

氙灯试验箱可以模拟全光谱太阳光，包括紫外线，可见光和红外线。氙灯光谱有两个影响因素：滤光系统和光源稳定性。氙灯产生的光谱必须经过过滤来减少不需要的光谱成分。使用不同类型的玻璃过滤器可得到不同的光谱。过滤器的使用取决于被测材料和材料的最终使用条件。经不同过滤器过滤后得到的光谱中紫外线的短波段的量不同，这将在很大程度上影响老化的速度和类型。有三种类型的经常使用的过滤器：日光、窗玻璃和紫外延伸过滤器。本次实验中，我们采用日光过滤器，图1显示了这种过滤器产生的光谱，同时也显示了从295~400nm之间的紫外线短波段的光谱图。

大多数氙灯检测设备通过水喷淋或湿度控制系统来模拟潮湿的影响。水喷淋可很好地模拟热冲击和机械侵蚀。在测试系统中，为了防止水对样品的污染使用高纯度的去离子水是非常必要的。

2.紫外老化试验机老化原理

QUV利用荧光紫外线灯来模拟太阳光对耐久性材料造成的损害。紫外灯在电学原理上与普通照明用的灯管很相似，但它主要发射紫外光而非可见光。

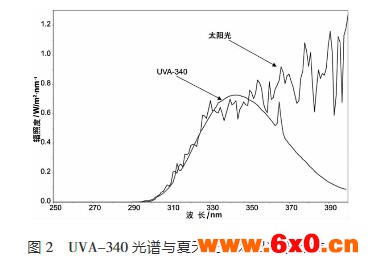

对于不同的应用条件，需要不同类型的灯管产生不同的光谱。UVA-340灯管对太阳光的紫外短波段光线模拟效果好。UVA-340的光谱能量分布(SPD)在太阳光的截止点到大约360nm范围内与太阳光谱能够很好地吻合(如图2所示)。

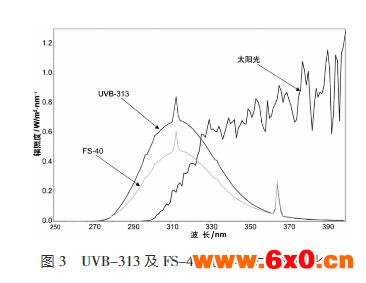

UVB-313灯管(如图3所示)在QUV中也被广泛应用。它们对材料产生的老化影响比UVA-340灯管更快，但它比太阳光截止点更短的波长可能会对许多材料产生不切实际的结果。

UVA-340灯管对太阳光紫外短波段的模拟效果是佳的。UVB-313灯管利用紫外线的短波段达到最快加速老化的目的，对特别经久耐用的材料的检定或质量控制非常有用。

加热QUV测试室底部的水盘来产生蒸汽。在较高的温度下，热蒸汽在测试室内保持100%的相对湿度。QUV中，测试样品实际上形成测试室的侧壁。样品的另一面暴露在室内周围的空气中。室内相对较冷的空气就使得测试样品的表面比测试室内的热蒸汽的温度低好几度。这一温度差产生冷凝，在样品表面液态形式的水慢慢地凝结。除了标准的冷凝功能，QUV还可用水喷淋来模拟雨水影响，产生热冲击或机械侵蚀。

三、3种加速测试试验条件

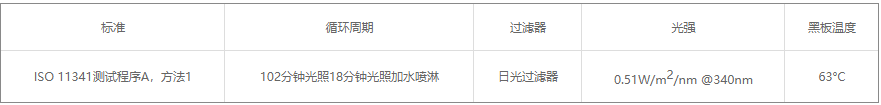

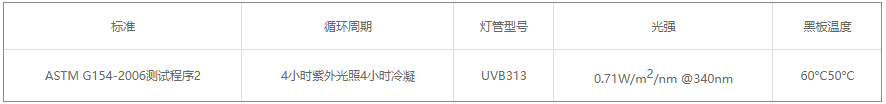

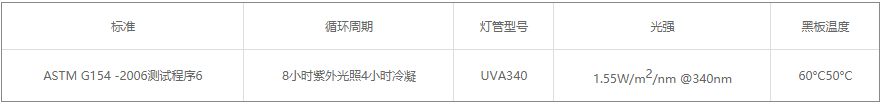

利用QUV紫外和Q-Sun氙灯两种测试设备对一系列粉末喷涂铝板进行了测试。具体地，我们进行了三种实验室加速老化测试，分别是QUV(UVA灯管)、QUV(UVB灯管)和Q-Sun，三种测试的具体标准和程序如表1、2、3所示。

四、三种加速测试方法与佛罗里达测试结果之间的比较

利用QUV(UVA灯管)、QUV(UVB灯管)、Q-Sun并在佛罗里达测试了一系列粉末喷涂铝板样品的光泽、颜色变化及起泡、粉化、开裂、裂纹等指标，本文主要讨论样品的光泽变化。根据所得测试结果的数据，我们分别计算了加速测试方法与佛罗里达测试方法之间的相关系数rs(spearman相关系数)，该相关系数指的是利用两种不同的测试方法对一组样品进行测试，所得实验结果之间的相关性。相关系数rs的计算公式为：rs=1-6∑di2/【n(n2-1)】，其中n指的是样品的个数，di指的是两列排序中每一组排位数之间的差值。

为了得到加速老化测试与佛罗里达户外曝晒实验结果之间的关系，也就是通常大家比较关心的一个问题———对于材料的某种变化，如果加速测试与户外结果的相关性足够好，那么在QUV或Q-Sun中测试多长时间相当于在佛罗里达户外曝晒1年的效果，我们还做了相关数学计算。我们假设在三种加速测试方法中测试t小时最接近在佛罗里达户外曝晒1年的效果，通过求二次函数最小值的方法得到t值，也就是我们所要求的对应加速测试时间。

需要特别指出的是，文中利用求二次函数的最小值来求佳时间的方法只是寻求在加速试验中测试多长时间最接近在佛罗里达户外曝晒的效果，而并不能保证所有样品都达到在佛罗里达曝晒的程度。为了确保所有样品都达到或超过在佛罗里达测试的结果，建议对佳时间作一修正，即在所得时间的基础上再乘以一个系数，这个系数可以是1.1，可以是1.5，也可以是其它的数值，视具体情况具体分析。

1.QUV(UVA灯管)与佛罗里达测试结果之间的比较

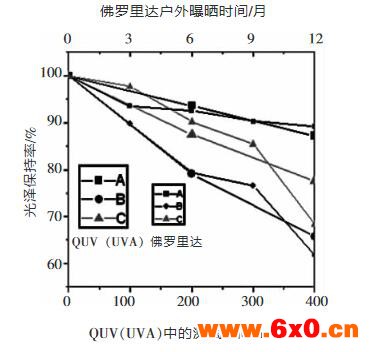

对每个样品，QUV(UVA灯管)按表1实验条件运行1000小时，在不同时间段对光泽进行一次测量，而在佛罗里达是对样品曝晒了1年，也是在不同时间段对光泽进行一次测量。无论是在佛罗里达户外曝晒，还是利用QUV(UVA灯管)进行实验室加速老化测试，样品的光泽均发生退化。通过数据分析及数学计算，得出QUV(UVA灯管)与佛罗里达测试结果之间的相关系数。同时，求出二次函数取得最小值时所对应的t值。当t为400小时时二次函数取得最小值，而且此时的相关系数为0.9。这就说明在QUV(UVA灯管)中测试400小时样品的光泽变化最接近在佛罗里达户外曝晒1年的效果(为了直观比较样品在两种测试条件下性能的变化，图4中显示的是其中3个样品在QUV(UVA灯管)和佛罗里达试验中的光泽变化)。

系数为0.9。这就说明在QUV(UVA灯管)中测试400小时样品的光泽变化最接近在佛罗里达户外曝晒1年的效果(为了直观比较样品在两种测试条件下性能的变化，图4中显示的是其中3个样品在QUV(UVA灯管)和佛罗里达试验中的光泽变化)。从图4可以看出，无论是使用QUV(UVA灯管)对样板进行测试还是佛罗里达户外曝晒，样板的光泽均发生退化。其中A样板光泽保持的较好，B样板的光泽下降最低。而且还可以看出，QUV(UVA灯管)测试与佛罗里达户外曝晒之间的相关性较好。

2.QUV(UVB灯管)与佛罗里达测试结果之间的比较

对每个样品QUV(UVB灯管)按表2实验条件运行400小时，在不同时间段对光泽进行一次测量。

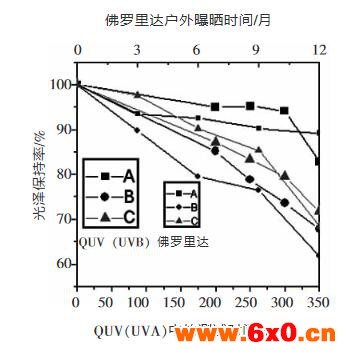

通过数据分析及数学计算，得出QUV(UVB灯管)与佛罗里达测试结果之间的相关系数。同时，求出二次函数取得最小值时所对应的t值。当t为350小时时二次函数取得最小值，而且此时的相关系数为0.9。这就说明在QUV(UVB灯管)中测试350小时样品的光泽变化最接近在佛罗里达户外曝晒1年的效果(如图5所示)。
