水泵的定义及分类

、水泵的定义

泵是种转换能量的机械，它将动力机的机械能或其他能源的能量传递给所抽送的液体，使液体的能量增加，以达到提升或输送液体的目的。用来抽水的泵称为水泵。

水泵是种通用机械，它的用途很多，在国民经济各部门均有广泛应用。如农田的灌溉与排涝、城市与乡镇的供排水、火力发电厂的锅炉及冷却给水、矿井中的排水、石油的开采和输送、船舶的推进、火箭的发射等。

二、水泵的分类

水泵的种类很多，根据其工作原理与结构型式的不同可分为三类。

1．叶片式泵

叶片式泵是靠水泵中叶轮的高速旋转，把机械能转换为水的动能和压能。由于叶轮上有几片弯曲形叶片，故称为叶片式泵。根据叶轮对液体作用力的不同可分为离心泵、轴流泵和混流泵。

(1)离心泵。按叶轮进水方式和叶轮级数可分为以下几种：

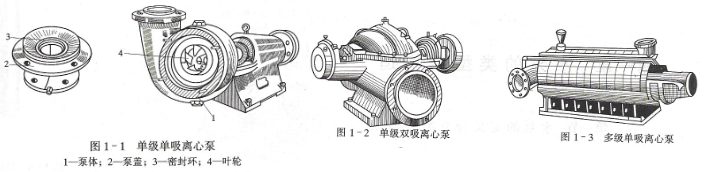

1)单级单吸离心泵。即个叶轮、单面吸水，见图1-1。

2)单级双吸离心泵。即个叶轮、双面吸水，见图1-2。

3)多级单吸离心泵。即多个叶轮、单面吸水，见图1-3。

(2)轴流泵：

1)按泵轴布置方式可分为立式（图1- 4）、卧式和斜式。

2)按叶片调节方式可分为固定式、半调节式和全调节式。

(3)混流泵：

1)按水泵压水室结构型式可分为蜗壳式（图1-5）和导叶式。

2)按泵轴布置可分为立式和卧式。

2．容积式泵

它是利用泵体工作容积周期性变化来输送液体的。根据工作容积改变的方式又分为往复式泵和回转式泵。往复式泵是利用柱塞在泵缸内作往复运动来改变工作室的容积而输送液体的，回转式泵是利用转子作回转运动来输送液体的。

3．其它类型泵

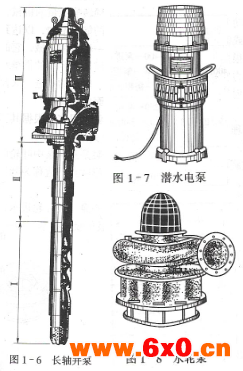

(1)长轴井泵。用于深井，泵体相当于立式多级离心泵，如图1-6所示。

(2)潜水电泵。由水泵和电动机组合成体，潜入水下使用，如图1-7所示。

(3)水轮泵。由水轮机和水泵组合成体，以水能作动力，除作水泵抽水外，还可添加其他设备用于发电和农副产品加工，如图1-8所示。

(4)射流泵。射流泵没有转动部件，是靠外加的流体的高速喷射，与泵中液体相混合，把部分动能传给被输送的液体，使其动能增加，其后减速升压而工作的泵。其结构简单、工作可靠，但其效率较低。

(5)气升泵。气升泵又称空气扬水机，它是靠通人泵中的压缩空气与水的混合液和水的重力密度差，将水提升的泵，它主要用于井中提水。

除以上各类水泵外，还有自吸离心泵、排污泵、喷灌泵、管道泵、螺杆泵等水泵型号
