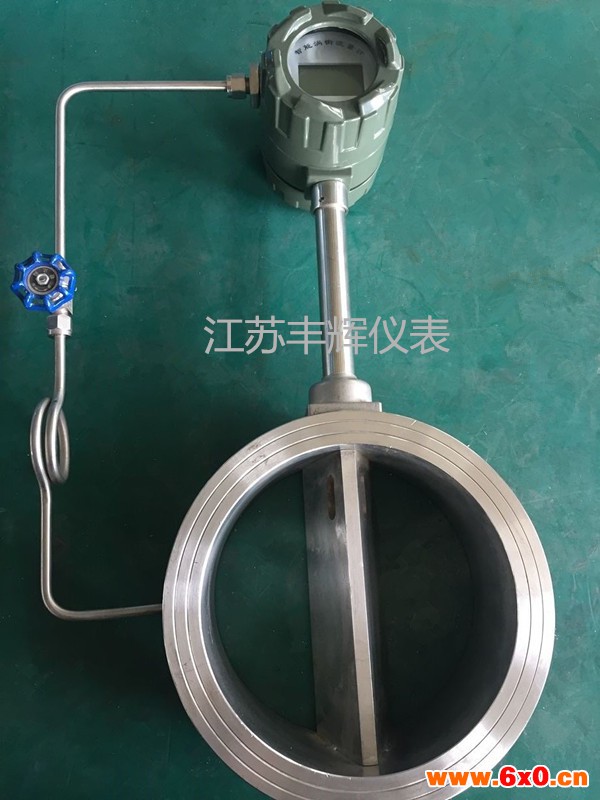

一体化DN80蒸汽流量计

一体化DN80蒸汽流量计

本产品其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。涡街流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。

一、主要功能特点：
1.传感器检测探头采用优化组合结构和特殊技术封装，耐高温可达350℃；
2.压电元件是镶嵌在探头体中，检测元件不接触介质，可靠性高；
3.压电元件内部无填充料，性能稳定，使用寿命长；
4.测量范围度：10:1；15:1；20:1；
5.传感器可应用于相应的爆炸性危险场所，安全性好。
6.在规定的雷诺数范围内，输出信号不受流体温度、压力、粘度的影响；
7.安装方式多样、方便、易于操作：法兰式安装、夹持式安装、卡箍式安装；
8.通用性强：可与本厂任何一种或其他厂家生产的某些流量积算仪组成测量控制系统。

一体化DN80蒸汽流量计

二、工作原理：
涡街流量传感器是以卡门（Kaman）和斯特劳哈（Strouhsl）有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门涡街”。

三、技术指标：
1．测量介质：液体、气体、饱和蒸汽、过热蒸汽。
2．精度等级：液体±1.0%，气体（蒸汽） ±1.5%，插入式±2.5%。
3．工作压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。
4．介质温度：普通型-40～150℃ 中温型-40～250℃ 高温型-40～350℃。
5．输出信号：三线电压脉冲，低电平0～1V，高电平 > 4V，占空比50%； 二线制标准电流4～20mA；三线制标准电流0～10mA。
6．工作环境：-35℃～+60℃，湿度≤95%RH。
7．工作电源：DC12V；DC24V。
8．壳体材料：碳钢、不锈钢。
9．防爆类型：本安型 ExibIICT6。
