vickers比例方向阀典型接线配置图纸

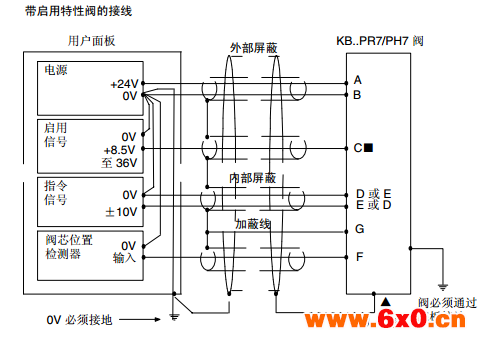

  vickers KBHDG5V-5/7这一系列比例方向阀上配有直接安装在阀上的控制放大器，并已经与阀预先接好了线。对增益、阀芯死区补偿以及偏置的工厂设置调整确保了阀与阀之间的很好的重复性。这些阀设计成能提供与指令信号成比例的受控的油液流动，并且阀芯位置反馈保证了精确的控制。7 型规格的阀可选用零遮盖阀芯用于闭环控制的场合，还可选用压力调节器用于负载补偿。vickers比例方向阀典型接线配置图纸：

 vickers比例方向阀阀芯位置检测器电压 (管脚 F)以 KB 型阀局部地为基准。PC7/PE7 型阀提供有"局部地" (管脚 C)，从而可以做为客户所
使用电器的差动输入选项。

警告：
管脚 C 不要接地。如果局部地 (管脚 C)不用于差动检测电器，就不使用。参考地读取检测器管脚 F 的值。

注意:

阀在使用时必须遵守欧洲 RFI/EMC 规程，外部屏蔽 (防护) 必须接至 7 针插头的外壳上，同时阀体必须与大地连接牢固。由于指令源与阀的地电位之间的任何不同均会造成屏蔽 (防护) 地回路，因此这种情况下必须正确接地。

警告：

1.电磁相容性 (EMC)必须保证阀是按照上图接线的。为了有效保护，用户的电气机壳、阀底板或集成块、电缆屏蔽应当连接到有效的接地点。内装放大器应该使用件号为 934939 的金属 7 插接头。

2.在任何情况下，阀和电缆应当保持距离电磁发射源尽可能的远，例如输送大电流的电缆、继电器和某些便携式无线电发送器等。困难环境意味着可能需要特别的屏蔽来避免干涉。

3.按照上面所示连接 0V 引线是非常重要的。多芯电缆应该至少有两种屏蔽用于将指令信号和检测器输出与电源线分开。

4.到管脚 C 的启用线应该在包含指令信号电缆的屏蔽之外。
