多功能高空测试钳产品优点
1、 使用该产品可直接在地面进行操作,可进行3~8m的高空测试作业,实用性强,使用方便。
2、 该产品采用机械传动的原理,比以前用钢丝绳牵拉的方式更安全可靠,操作更简便,省时省力。不会因钢丝绳的老化而发生卡住、拉不动及断裂等影响现场操作的现象。
3、 测试钳口采用多层铜皮焊接而成,较宽厚的钳口设计使其在短时间内通过的电流大,具有接触良好,过载能力强等优点。
4、 现在的绝缘操作杆已采用插接式螺栓连接而成,为防止铝合金接头间咬死,采用加不锈钢套的形式使连接更为可靠和安全,连接起来后的整根操作杆配合更好,间隙更小,测试时晃动也不大,使操作更为安全。
5、 该产品可用于500KV以下的高压场所进行测试,测试高度从3m~8m不等,可由绝缘操作杆任意加装插接而成。该绝缘操作杆的耐压测试已通过上海电缆所高压500KV/AC的测试,并已拿到了检定报告。
二、 使用方法:
该产品由测试钳手把(头部短的一节)和延长的绝缘操作杆组成。将测试钳手把与每节操作杆通过螺纹相连接拧紧使之成一体化,根据杆上的提示方法连接好每根操作杆。操作工在地面直接进行操作,举起已安装好的高空测试钳(包括连接好测试线等)(米数可任定)。上钳口钩住被测物,将操作杆用力往下一拉,即可自动锁紧钳口,夹持住被测物进行测试。反之轻轻一推,即可松开测试钳口。本工具使用方便,测试精确。
三、高空测试钳配置明细
序号 | 名称 | 长度尺寸 (米) | 电流 (A) | 耐压 (KV) | 材料 | 备注 |
1 | 测试钳钳夹头部 | 0.5 | 100A以上 | 不锈钢外壳铜钳口 | 钳夹开口80mm | |
2 | 插接式操作杆 | 4米3节 | 500 | 环氧绝缘棒 | 第1节接钳头第2节和最后1节均定向始终不变,其余各节均可互换,任意插接,高度按用户要求选择。 | |
3 | 插接式操作杆 | 5米4节 | 500 | 环氧绝缘棒 | ||
4 | 插接式操作杆 | 6米5节 | 500 | 环氧绝缘棒 | ||
5 | 插接式操作杆 | 8米6节 | 500 | 环氧绝缘棒 | ||
6 | 电流、电压线及短接线 | 1、电流线:10mm2*10m A/φ6厚线鼻B/φ10线鼻,红黑各1根(或6mm2*10m红黄绿各1根) 2、电压线:1.6mm2*10m A/φ6线鼻B/6mm钩片,红黑各1根 3、短接线:10mm2*0.3m A/Bφ6厚线鼻 红黑各1根 | 连接线一般按用户要求配置,也可不配。 | |||

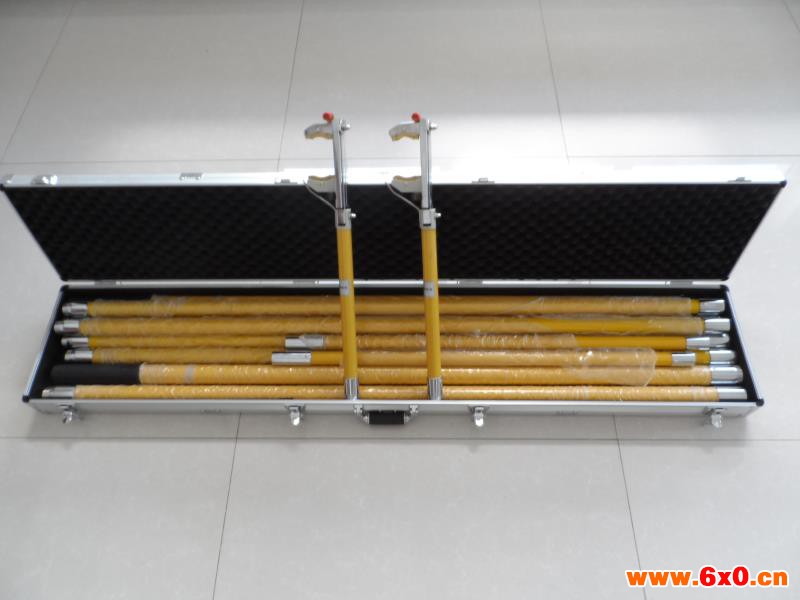

7 | 铝合金箱 | 6m单把装箱尺寸:1420*260*140mm 6m2把装箱尺寸:1420*290*150mm 8m2把装箱尺寸:1420*330*160mm 6m3把装箱尺寸:1420*345*180mm |
