碱液流量计在氯碱计量方面的适合性产品选型

来源:网络  作者:网络转载   2019-10-09 阅读:400

所谓氯碱,亦即氯碱工业,是指使用饱和食盐水制氢气烧碱的方法。工业上用电解饱和NaCl溶液的方法来制取NaOH、Cl2和H2,并以它们为原料生产一系列化工产品,称为氯碱工业。氯碱工业是最基本的化学工业之一,它的产品除应用于化学工业本身外,还广泛应用于轻工业、纺织工业、冶金工业、石油化学工业以及公用事业。氯碱生产过程中会产生大量的具有腐蚀性的中间液体,对于这些介质的流量测量仪表如何造型呢,本文就此作简单介绍。

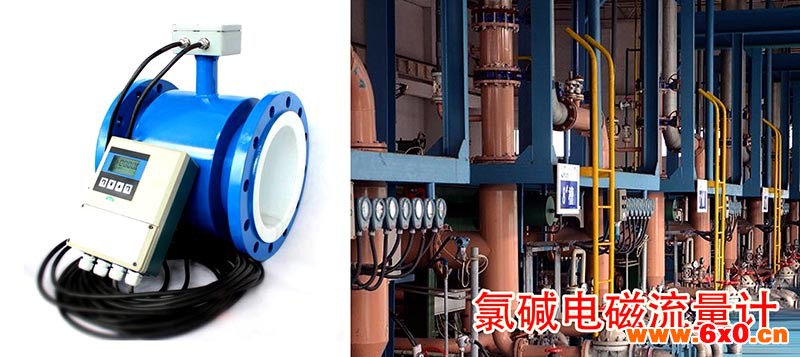

碱液流量计


1.1碱液流量计的测量原理
碱液流量计是基于法拉第电磁感应定律工作的,由传感器和转换器两部分组成,其中传感器主要由内衬绝缘材料的测量管、穿通测量管壁安装的一对电极和用以产生工作磁场的一对线圈及铁芯组成。当导电介质流经传感器测量管时,在垂直于介质流向的一个区间里存在由变送器所产生的磁感应强度为的稳定磁场,平均流速为的导电流体在流经磁场区域时,作切割磁力线运动。于是在与管道横截面平行且垂直于磁力线方向的两根检测电极上,就产生了感应电势,根据电磁感应定律得出:仪表常数,在管道直径D已确定并维持磁感应强度日不变时,是一个常数。此时,感应电势与体积流量具有线性关系,即测出了感应电势E,也就测出了介质的体积流量q。

1.2主要技术参数
最高流速:15m/s;准确度:DN15~DN600,示值的±0.3%,DN700~DN24000,示值的±0.5%;流体导电率:不小于5p.S/cm;流体最高温度:普通型,70oC;别离型:聚四氟乙烯衬里、100oC,氯丁橡胶衬里、80℃,聚氨酯衬里、80℃,聚丙烯衬里,100℃。

1.3碱液流量计的优点
①丈量导管内无节流和可动部件,因此压力损失很小,节约能源,并能够丈量含有颗粒、悬浮物等流体的流量。②只要衬里和电极与介质接触,只需选好两者的资料,就能够到达防腐的目的;只需电极不被污染,长时间运用仪表精确度不会降低。③碱液流量计输出电流与流量间具有线性关系。并且不受液体的物理性质的影响;因而,只需用水标定后,就可用它丈量其它导电液体或固液两相介质的流量,而无需修正。④SMART转换器采用新颖励磁方式,功耗低、零点稳定、精度高,流量范围可达100:1,参数设定便当,编程牢靠,具有自检和自诊断功能。⑤无机械惯性,反响灵活,能够丈量脉动流量。

2.1碱液流量计在氯碱计量方面的适合性
氯碱行业主要计量盐水和烧碱,两者具有共同的特性:①盐水的成分较复杂,有时呈酸性,有时呈碱性,并可能由于离子膜脱氯不净,而含有游离氯,两者都具有较强的腐蚀性。②两者都是导电介质。③北方的氯碱厂由于冬季气温较低,盐水管道都出现过结盐现象,隔阂烧碱也会在保送过程中随着温度降低而析出盐;离子膜烧碱32%在3~C左右就会结晶;在管道长并间歇保送时,冬季我厂也呈现过32%烧碱结晶而使管道梗塞,所以两种被测介质都会呈现含有固体颗粒现象。④两种介质的温度都在100oC以下.
依据被测介质的特性及碱液流量计的优点,可以看出碱液流量计在氯碱计量方面十分适用。固然碱液流量计的价钱较贵,但其精度高,维护量小,使用寿命长,有较高的性价比。

差压式流量计、涡轮流量计、椭圆齿轮流量计等都受流体工作状态以及流体密度、粘度等参数的影响而使测量误差增大。由于测量元件受固体颗粒的磨损而使寿命降低,甚至堵塞无法使用,腐蚀性更无法解决。我厂曾用椭圆齿轮流量计计量隔膜电解液,但因电解液中盐的析出堵塞而停用,最后更换为碱液流量计

2.2碱液流量计的选型
2.2.1碱液流量计的选型原则:①考虑口径与量程,碱液流量计的量程虽然是任意设定的,但其设定的范围受口径的限制。量程的设定要考虑正常流量超过满量程的一半,这样的测量精度才高。流速一般选择2~4rn/s,如介质磨损电极,或介质靠高位槽的位差自流,可选择稍低的流速;如介质较易粘附,可选择适当高的流速。综合考虑后根据流速表选择仪表的口径。
②被测流体必须是导电性的液体或浆液,其电导率应不小于5~S/cm,被测流体中不应含较多的铁磁性物质或气泡;应根据被测流体的温度、工作压力、腐蚀性、磨损性等特性选择相应的压力等级、衬里材料、电极材料及仪表结构形式。
