高压固结仪参数

来源:网络  作者:网络转载   2019-10-09 阅读:938

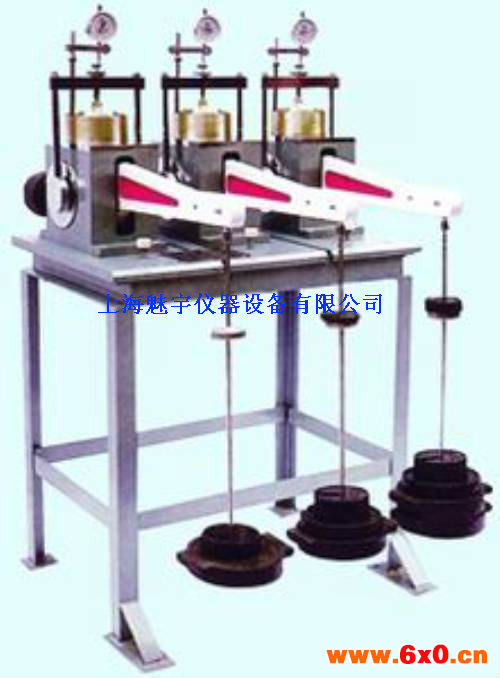

高压固结仪参数:
▲高压12.5-4000KPa。
▲柱 杆:低中压1:12 1:10。
▲高 压1:24 1:20。
▲试样面积:30平方厘米、50平方厘米。
▲砝码加荷:低压12.5-800KPa。
▲中压12.5-1600KPa。

相关设备塞氏透明度盘



高压固结仪特点:
▲RS485高速总线,一台电脑zui多可以连接1024台固结仪。
▲实现荷载的控制,尤其是较小的初始荷载(1-2kPa)也可以完全控制。
▲全自动数据采集、控制以及后处理,使用方便。
▲可以保证获得更真实的固结率。
▲软件全自动控制,数据自动采集分析。



高压固结仪操作规程:
▲将仪器放置平稳,并使杠杆位于升降支架之间,使之不产生摩擦。
▲按土工实验规程置备土样。
▲装入护环后将置备好的土样放入容器中透水石上, 然后上端放上透水石, 传压板及钢珠,置于压框正中,安装百分表。
▲将手轮顺时针方向旋转,使升降杆上升到顶点,再逆时针方向旋转 1~2 转。
▲使用加压头对准钢珠,调整拉杆下端螺帽,使框架向上时容器部分能自 由取放。
▲先施加 1 的预压荷重,使指针读数为零。以后逐级加荷(加荷前卸下预 载荷砝码)。
▲加荷后观看杠杆下沉情况或根据需要可逆时针方向旋转手轮, 调节升降杆保持杠杆平衡。



高压固结仪简介:
本仪器用于进行土的压缩试验,测定土的变形和压力或孔隙比和压力的关系,变形和时间和关系,以便计算土的单位沉降重,压缩系统,压缩指数,回弹指数,压缩模量固结系数等,测定项目视工程需要而定。符合(GB4935-1996)标准,完全符合《土工试验规程》(SL237-1999),《公路土工试验规程》(T0135-93)中的固结试验标准,本仪器采用新型高压密度板作为面板,钢板曲线框架,杠杆采用1:12和1:10双口,双挂钩结构,容器可同时做30cm2和50cm2两种土样面积试验。





应变控制式直剪仪校验方法:
▲杠杆比及量力环率定值是否符合要求。
▲用游标卡尺检测环刀面积30cm2、高20mm及透水板的平度、平行度均 应出厂技术 指标小于0.15mm。
▲用兆欧表检测电机的功率、电源相位、定额电压与出厂规定是否相符。校验结果处理 全部项目校验后,应填写校验证书。全部项目合格,在校验结论栏内填写“合格”。
▲外观检查:目测法检查剪切盒、环刀、透水板、加荷装置、砝码是否完整无损。
▲仪器是否放置平稳。
▲检查传动系统:蜗轮、蜗杆传动灵活性,蜗杆每转动一周推杆行程、转速是否符合 要求。



保养与维护:
▲每次使用后,应洗净擦干。
▲非试验人员不得使用本仪器。
▲试验在进行过程中不得离开或与人闲谈。
▲应放置在无尘、无腐蚀常温的环境中。
▲使用本产品前,请仔细阅读说明书,并妥善保管好说明书。



使用方法:
▲将剪切盒上下各加上Φ61.5×12.7mm透水石壹块,装上传压活塞,将加荷框上横梁轻放于传压活塞上。此时杠杆目测基本水平。(砝码盘挂在重点轴上)。
▲调整平衡锤进退使杠杆稍离传压活塞(不接触活塞)。在砝码上加24g砝码,此时杠杆向下压至传压活塞。目测保持杠杆稍向上倾斜。
▲摇动手轮使剪切盒前进接触到测力计,百分表指针稍动即停止。
▲提杠杆末端,使加荷框离开传压活塞,靠在推动座上。
▲剪切盒上插有两个螺杆插销,试验开始时,应将螺杆插销旋下。
▲摇动手轮,每转一圈,推动轴前进0.20mm。
▲试验完成后,加荷框上横梁、传压活塞接触螺杆及平衡锤不需调整,只需将卸荷下杠杆向上提离剪切盒即可,取出试样,清洗剪切盒后再做第二次试验。
▲仪器使用完毕后,应清洗擦干,蜗轮蜗杆注意上稀黄油,杠杆的向心球轴承内注意上机油。妥善保管剪切盒与插销,不得弯曲变形。



操作规程:
▲取出仪器箱与仪器四周塞块,仪器置于平台上,调节立柱螺丝,仪器平稳后并紧并帽。
▲稍并紧框架下横梁上的六角螺栓,使框架与杠杆基本稳定。
▲检查杠杆两侧与吊圈是否相摩,轴承滚动应灵活,调整平衡锤,使杠杆自重基本平衡,并紧平衡锤并帽,旋开螺栓,与杠杆充分脱开,并将杠杆处于立柱中间。
▲检查前切盒,滚动钢球应放正,滚动灵活五异物卡阻,按规程放入土样,放好透水石,传压板,使框架传压螺钉对准钢球中心。
▲摇动手轮,使上盒刚好接触量力环,百分表对零,同时将垂直移位百分表对零,旋动传压螺钉,适量太高杠杆,若试样未经预压可略高,以免加后土样下沉而使杠杆过于倾斜。

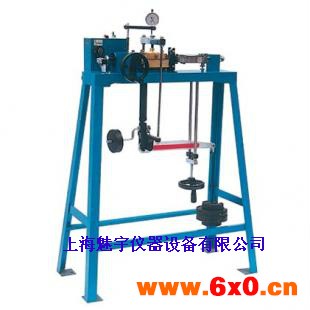

▲应变控制式直剪仪使用说明书
按工程实际需要施加垂直载荷,(杠杆应基本位于立柱中间)待土样受载或固定后,拧出螺丝插销,以均匀速度摇动手轮进行剪切,视量力环百分表指针不再前进,或有后退时记下数值,一般剪切位移应达到4mm左右。当剪切过程中百分表读数无峰值时,则可剪至6mm。
▲剪切结束后,退出剪切和垂直载荷(拔出插销,可快速旋退进杆),复原。



注意事项:
▲试验结束后,将剪切盒擦拭干净,有关表面涂以薄层防锈油。
▲量力环应根据使用情况或半年进行一次重新率定。
▲杠杆处轴承使用半年或根据使用情况应给予清洗涂黄油润滑。
▲使用应变控制式直剪仪,要认真阅读技术说明书,熟悉技术指标、工作性能、使用方法、注意事项,严格遵照仪器使用说明书的规定步骤进行操作。
▲初次使用应变控制式直剪仪人员,必须在熟练人员指导下进行操作,熟练掌握后方可进行独立操作。
▲实验时使用的应变控制式直剪仪,要布局合理,摆放整齐,便于操作,观察及记录等。



简介:
该仪器用于测定土地抗剪强度,通常采用四个试样,分别在不同的垂直压力下,施加剪切力进行剪切,求得破坏时的剪应力,然后根据库伦定律确定强度参数,内摩擦角和凝聚力。



参数:
▲zui大垂直荷重:400 Kpa。
▲压力级别:50、100、200、300、400(Kpa) 。
▲对应法码重量:1.275、2.55、5.1、7.65、10.2(Kpa) 吊盘为*级 。
▲杠杆比:1:12 。
▲土样:30cm'2、高2cm 。
▲zui大水平剪切力:1.2KN 。
▲动力形式:电动 。
▲手轮转速:0.1、4、12 (r/min) 。
▲手轮每转推进杆位移:0.2mm 。
▲对应剪切速度:0.02、0.8、2.4 (mm/min) 。
▲电压功率:220V/50HZ。



主要结构:
▲推动座部分:推进杆进程以手轮(带手折柄)每转,推进杆移至0.2mm推动剪切盒进行剪切。
▲剪切盒部分:剪切盒试样面积30平方厘米,直剪仪高2厘米,(配切土环刀30平方厘米φ61.8×20一只)。
▲杠杆加压部分:杠杆比为1:20,附加砝码1.53kg三块0.765kg两块(其中一块时吊盘)。
▲直剪仪测定部分:仪器采用圆形量力环,zui大水平力为1.2KN,采用滚动衬圈进行导向定位。
