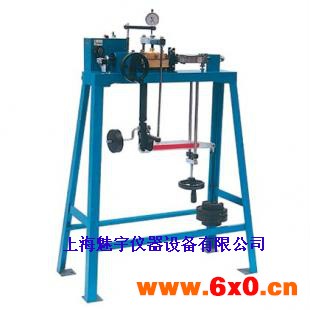

电动应变控制式直剪仪技术参数

来源:网络  作者:网络转载   2019-10-09 阅读:286

电动应变控制式直剪仪技术参数:
■大垂直荷重:400 Kpa。
■压力级别:50、100、200、300、400(Kpa) 。
■对应法码重量:1.275、2.55、5.1、7.65、10.2(Kpa) 吊盘为*级 。
■杠杆比:1:12 。
■土样:30cm'2、高2cm 。
■大水平剪切力:1.2KN 。
■动力形式:电动 。
手轮转速:0.1、4、12 (r/min) 。
■手轮每转推进杆位移:0.2mm 。
■对应剪切速度:0.02、0.8、2.4 (mm/min) 。
■电压功率:220V/50HZ。

相关设备手持式应变仪



电动应变控制式直剪仪操作规程:
■取出仪器箱与仪器四周塞块,仪器置于平台上,调节立柱螺丝,仪器平稳后并紧并帽。
■稍并紧框架下横梁上的六角螺栓,使框架与杠杆基本稳定。
■检查杠杆两侧与吊圈是否相摩,轴承滚动应灵活,调整平衡锤,使杠杆自重基本平衡,并紧平衡锤并帽,旋开螺栓,与杠杆充分脱开,并将杠杆处于立柱中间。
■检查前切盒,滚动钢球应放正,滚动灵活五异物卡阻,按规程放入土样,放好透水石,传压板,使框架传压螺钉对准钢球中心。
■摇动手轮,使上盒刚好接触量力环,百分表对零,同时将垂直移位百分表对零,旋动传压螺钉,适量太高杠杆,若试样未经预压可略高,以免加后土样下沉而使杠杆过于倾斜。
■使用说明书
按工程实际需要施加垂直载荷,(杠杆应基本位于立柱中间)待土样受载或固定后,拧出螺丝插销,以均匀速度摇动手轮进行剪切,视量力环百分表指针不再前进,或有后退时记下数值,一般剪切位移应达到4mm左右。当剪切过程中百分表读数无峰值时,则可剪至6mm。
■剪切结束后,退出剪切和垂直载荷(拔出插销,可快速旋退进杆),复原。



电动应变控制式直剪仪使用方法:
■将剪切盒上下各加上Φ61.5×12.7mm透水石壹块,装上传压活塞,将加荷框上横梁轻放于传压活塞上。此时杠杆目测基本水平。(砝码盘挂在重点轴上)。
■调整平衡锤进退使杠杆稍离传压活塞(不接触活塞)。在砝码上加24g砝码,此时杠杆向下压至传压活塞。目测保持杠杆稍向上倾斜。
■摇动手轮使剪切盒前进接触到测力计,百分表指针稍动即停止。
■提杠杆末端,使加荷框离开传压活塞,靠在推动座上。
■剪切盒上插有两个螺杆插销,试验开始时,应将螺杆插销旋下。
■摇动手轮,每转一圈,推动轴前进0.20mm。
■试验完成后,加荷框上横梁、传压活塞接触螺杆及平衡锤不需调整,只需将卸荷下杠杆向上提离剪切盒即可,取出试样,清洗剪切盒后再做第二次试验。
■仪器使用完毕后,应清洗擦干,蜗轮蜗杆注意上稀黄油,杠杆的向心球轴承内注意上机油。妥善保管剪切盒与插销,不得弯曲变形。



电动应变控制式直剪仪主要结构:
■推动座部分:推进杆进程以手轮(带手折柄)每转,推进杆移至0.2mm推动剪切盒进行剪切。
■剪切盒部分:剪切盒试样面积30平方厘米,直剪仪高2厘米,(配切土环30平方厘米φ61.8×20一只)。
■杠杆加压部分:杠杆比为1:20,附加砝码1.53kg三块0.765kg两块(其中一块时吊盘)。
■直剪仪测定部分:仪器采用圆形量力环,大水平力为1.2KN,采用滚动衬圈进行导向定位。



电动应变控制式直剪仪校验方法:
■杠杆比及量力环率定值是否符合要求。
■用游标卡尺检测环刀面积30cm2、高20mm及透水板的平度、平行度均 应出厂技术 指标小于0.15mm。
■用兆欧表检测电机的功率、电源相位、定额电压与出厂规定是否相符。校验结果处理 全部项目校验后,应填写校验证书。全部项目合格,在校验结论栏内填写“合格”。
■外观检查:目测法检查剪切盒、环刀、透水板、加荷装置、砝码是否完整无损。
■仪器是否放置平稳。
■检查传动系统:蜗轮、蜗杆传动灵活性,蜗杆每转动一周推杆行程、转速是否符合 要求。



保养与维护:
■每次使用后,应洗净擦干。
■非试验人员不得使用本仪器。
■试验在进行过程中不得离开或与人闲谈。
■应放置在无尘、无腐蚀常温的环境中。
■使用本产品前,请仔细阅读说明书,并妥善保管好说明书。



注意事项:
■试验结束后,将剪切盒擦拭干净,有关表面涂以薄层防锈油。
■量力环应根据使用情况或半年进行一次重新率定。
■杠杆处轴承使用半年或根据使用情况应给予清洗涂黄油润滑。
■使用要认真阅读技术说明书,熟悉技术指标、工作性能、使用方法、注意事项,严格遵照仪器使用说明书的规定步骤进行操作。
■初次使用人员,必须在熟练人员指导下进行操作,熟练掌握后方可进行独立操作。
■实验时使用,要布局合理,摆放整齐,便于操作,观察及记录等。



简介:
该仪器用于测定土地抗剪强度,通常采用四个试样,分别在不同的垂直压力下,施加剪切力进行剪切,求得破坏时的剪应力,然后根据库伦定律确定强度参数,内摩擦角和凝聚力。





电动土壤相对密度仪调试方法:
★将仪器放置于平整的水泥地面上,检查定位板是否松动,如松动,用扳手拧紧。提起锺杆,在试样筒中放入木垫块,放下锺杆。
★开箱后,按装箱单内容核对清单。
★插上电源,按下仪器右侧面电源开关,将定时器定时在1--2分钟上,按下启动开关,仪器开始运行。



使用方法:
★打开启动开关,仪器即进入待工作状态。
★转动定时器至所需时间位置,仪器即开始工作。
★试验结束,按《土工试验规程》(SL237--99)《相对密度试验》(SL237--010-99)方法进行测算。
★击实完成后,将锺头放下,拧松锁紧螺钉,将金属容器及护筒抽出。
★试验结束后,清扫仪器上剩土,关电源开关,取下电源插头,罩上防尘罩。
★插上电源,打开仪器右侧面电源开关。
★提起击杆,直至固定销插入击杆,保证击杆不会下落。这时拧松金属容器两边的锁紧螺钉,抽出金属容器,按规范要求,装入土样。将容器推入定位板中,并拧紧锁紧螺钉。然后一手扶住击杆一手拉出固定插销慢慢放下击杆。



注意事项:
★仪器上盖请勿放物件。
★使用一段时间后,适当调节链条松紧及拧紧击实锤上的各种紧固件。
★仪器传动部分需定期加油润滑。
★仪器必须安装平稳,且周围环境干燥。
★仪器机壳必须可靠接地,电源电压为:220,50HZ.
★每次取出或装上容器前必须将锤头放下,以免砸伤人身,切记。



简介:
该仪器适用于颗粒直径小于5mm的无凝聚土,且粒径2-5mm的试样质量不大于试样总质量的15%,以测定土的zui大密度和zui小孔隙比,用于计算其相对密度。主要由机身、控制面板、传动机构、量筒、振动锤等零部件组成。金属容器 250ml,内径5cm,高12.7cm,防护筒 : 锤质量1.25Kg,落高15cm,锤直径5cm、32次/min :振动锤 各155次/min : 定时范围 0-15min :电压功率 120W 220V、50Hz 。本仪器符合《土工试验规程》SL237-1999,《公路土工试验规程》JTJ051-93标准,本仪器适用于颗粒直径小于5mm的无凝聚土,且粒径2-5mm的试样质量不大于试样总质量的15%,以测定土的zui大密度和zui小孔隙比,用于计算其相对密度。



参数:
★金属容器:250ml。
★内径:5cm。
★高:12.7cm。
★锤质量:1.25Kg。
★落高:15cm。
★锤直径:5cm、32次/min。
★振动锤:155次/min。
★定时范围:0-15min 。
★电压功率:120W 220V、50Hz 。
