三回路变压器直流电阻测试仪产品性能特点

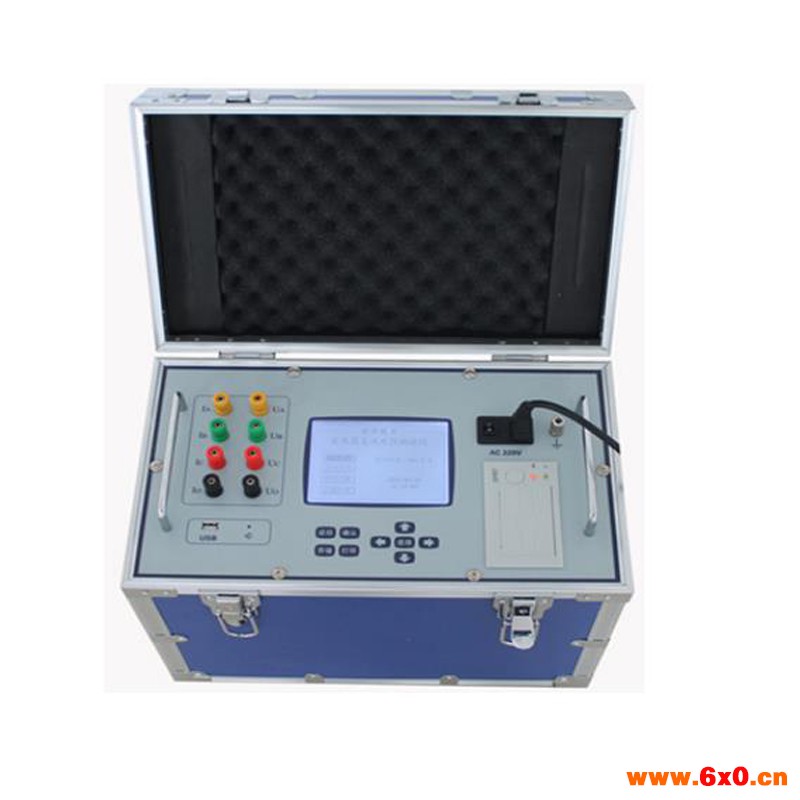

三回路变压器直流电阻测试仪可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度。直阻仪采用大屏幕液晶显示器，全中文图形界面，清晰直观，操作非常简单。并配备面板式打印机和大容量非易失性存储器，可以方便的存储和打印测量结果。测试数据稳定，快速，重复性好，

三回路变压器直流电阻测试仪的使用方法：

1.电源

直流电阻快速测试仪为测试提供的电源的两种：AC220V/DC12V。在强电磁场干扰的情况下，建议使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。

A、直流电源测试：

闭合电源开关，电源指示灯亮，按下“启停”键，即可选择相应电阻档位开关进行测试。测试完毕后，按下“启停”键，“放电”指示灯亮（若被试品储存电量较小，则“放电”指示灯不亮），放电后，“放电”指示灯熄灭，再转换测试夹，进行再次测试。

B、交流电源测试：

接上交流AC220V电源，相应指示灯（“充电”指示灯或者“充满”指示灯）亮，闭合电源开关，电源指示灯亮，按下启停键，即可选择相应电阻档位开关进行测试。测试完毕，按下“启停”键，“放电”指示灯亮，放电后，“放电”指示灯熄灭，再转换测试夹，进行再次测试。

C、充电：

接上交流AC220V电源，此时“充电”指示灯亮，表示正在对仪器内的充电电池进行充电工作。若仪器内的可充电电池电量较足，则“充满”指示灯亮。仪器在使用交流电源测试的同时也在对机内电池进行充电。（仪器设计了充电保护电路，不会有过充现象产生）

测试线的联接方法

将仪器的I+、V+、V－、I－端子与被试品按方法联接好。这种联接法，可消除接触电阻以及联线电阻对测量的影响。

在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。

2.测量

按图二接好测试线后，闭合电源开关，电源指示灯亮，按下“启停”键，此时表头显示“E0000”。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位（mΩ/Ω/kΩ）。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈可将其短路，以免电磁干扰。

3.放电

测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。
