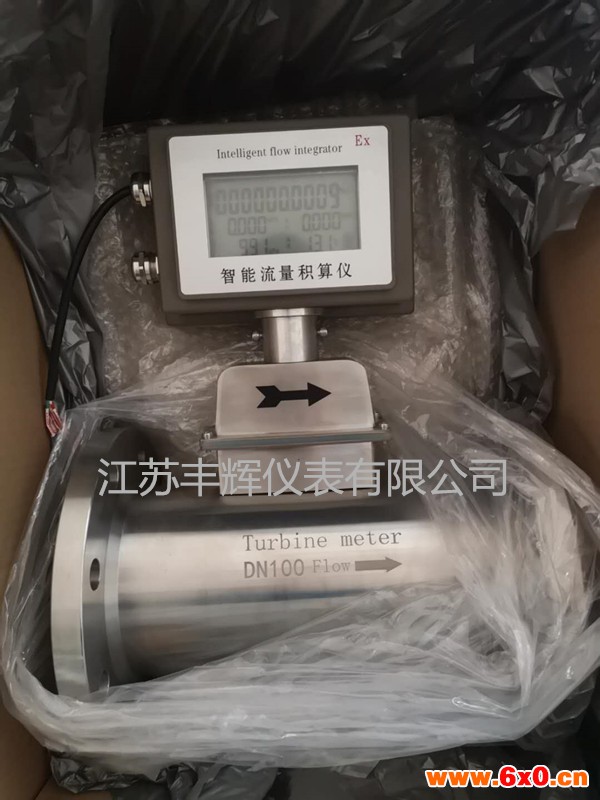

LWQ-25-气体涡轮流量计

LWQ-25-气体涡轮流量计

本产品具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
一、特点：
1、优质合金涡轮，具有更高的稳流和耐腐蚀作用；
2、进口优质专用轴承，使用寿命长；
3、计量室与通气室隔绝，保证了仪表的安全性；
4、可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值；
5、流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h；
6、智能化仪表系数多点非线性修正；
7、内置式压力、温度传感器，安全性能高、结构紧凑、外形美观；
8、仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65；
9、系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上；
10、仪表系数、累计流量值掉电十年不丢。

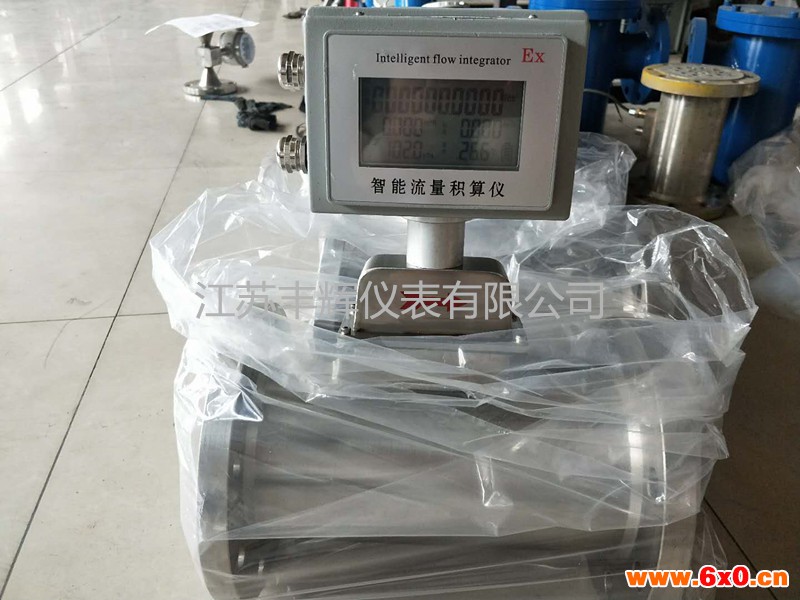

LWQ-25-气体涡轮流量计

二、基本参数：
仪表口径及连接方式     25、40、50、80、100、150、200、250采用法兰连接
精度等级    ± 1.5%R 、± 1%R
量程比    1:10 ； 1:20 ； 1:30
仪表材质    表体： 304 不锈钢； 叶轮：防腐 ABS 或优质铝合金；转换器：铸铝
被测介质温度（℃）    -30 ℃ ～ + 80 ℃
环境条件    介质温度： -30 ℃～ + 80 ℃ ，相对湿度 5 ％～ 90 ％，大气压力 86 ～ 106Kpa
输出信号    三线制脉冲频率信号，低电平≤ 0.8V 高电平≥ 8V
供电电源    +12VDC 、 +24VDC （可选）
信号传输线    STVPV3 × 0.3
传输距离    ≤ 1000m
信号线接口    内螺纹 M20 × 1.5
防爆等级    ExdIIBT6
防护等级    IP65

三、安装：

三、安装：
1、安装前，管道须吹扫干净，以防残渣铁屑影响流量计的正常运转。
2、安装前，用微小气流吹动涡轮时，涡轮能转动灵活，并没有无规则的噪音，计数转动正常，无间断卡滞现象，则流量计可安装使用。
3、安装时法兰和管道法兰中间要加密封垫圈。
4、气体流量计前应加装过滤器，气质较脏的场合应加装油过滤器，用户订货前，可同时向我公司订货，严禁过滤器和流量计直接相连。
5、在安装时前后均应加截至阀门。
6、法兰盘连接处管道内经处不应该有突起相连接。
7、天然气流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。
